Nginx/Httpd負載均衡tomcat配置教程

　　在前一篇博客中我們聊了下用Nginx和httpd對后端tomcat服務做反代相關配置，回顧請參考https://www.jb51.net/article/191277.htm；今天我們來聊一聊用Nginx和httpd對tomcat集群做負載均衡的配置以及需要注意的點；在前邊的演示和配置都是以單臺tomcat來配置使用；但是在生產中單臺tomcat實在支撐不了大規模的訪問，這個時候我們就需要考慮把多臺tomcat做成集群對外提供服務；多臺tomcat做成集群對外提供服務就必然要有一個調度器來對客戶端的請求做調度，常用的調度器有nginx httpd haproxy lvs等等；用這些調度器來對tomcat做負載均衡的配置和對其他web服務器做負載均衡的配置沒有本質的不同；我們都可以把tomcat當作web服務器來配置就好；

　　1、環境準備

　　運行docker 啟動兩個tomcat容器當作后端tomcat server 并且把兩臺tomcat容器的網頁目錄分別用存儲卷的方式映射到/tomcat/doc/tomcat1和tomcat1目錄

　　提示：以上就運行了兩個tomcat容器，分別是tct1和tc2，并且我們把/usr/local/tomcat/webapps/myapp映射到宿主機的/tomcat/doc/tomcat1和tomcat2，這樣做我們就可以直接把網頁腳本放到宿主機上的這個目錄從而實現把網頁部署到tomcat的默認虛擬主機上；

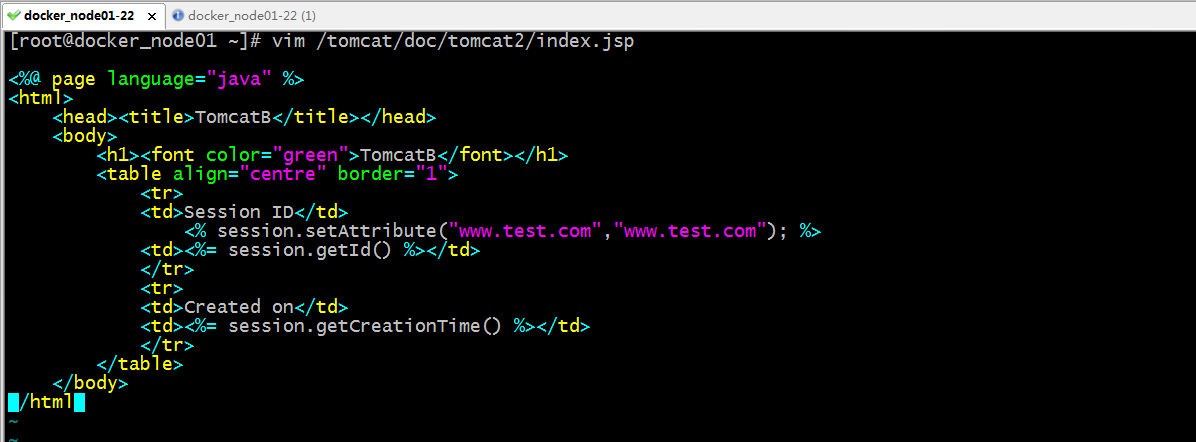

　　編輯兩個容器的主頁文件內容

　　提示：以上分別給tomcat1和tomcat2提供了一個測試主頁；

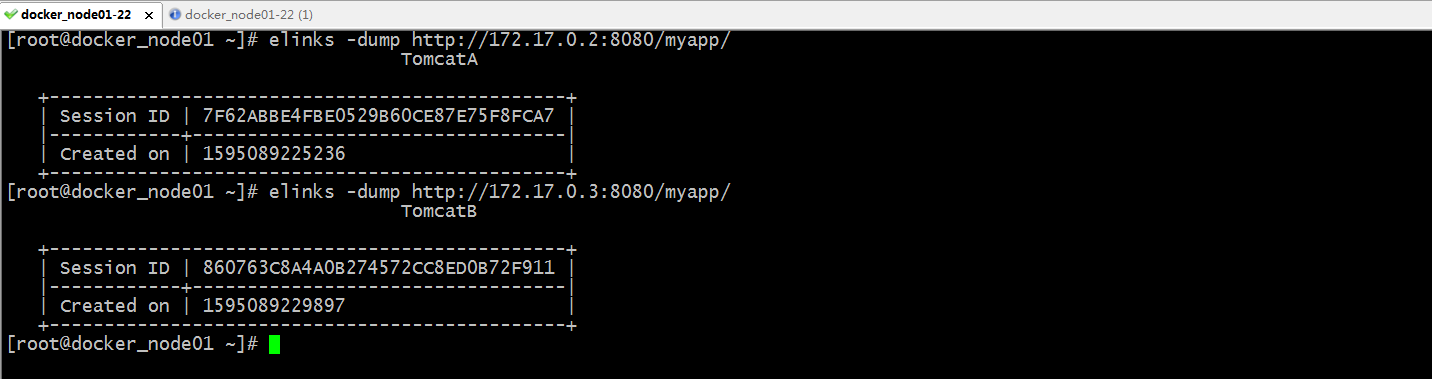

　　現在分別放tomcat1和tomcat2看看對應主頁是否能夠訪問到

　　提示：可以看到tomcat1和tomcat2都能夠訪問到，到此后端tomcat的環境就準備好了；接下來我們來配置nginx來對他們做負載均衡；

　　2、配置nginx對tomcat做負載均衡

　　提示：以上配置就是把兩臺tomcat容器歸并為tcsevs組，然后反代/的訪問到這個組上即可。這樣配置默認是輪詢的；

　　驗證：訪問宿主機上的80端口看看是否分別能夠訪問到后端兩臺tomcat容器提供的主頁？

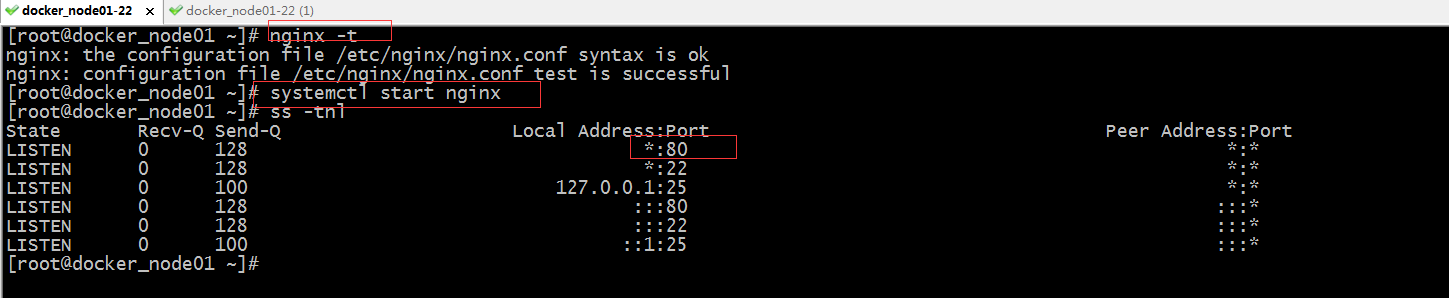

　　檢查nginx配置文件語法格式并啟動nginx

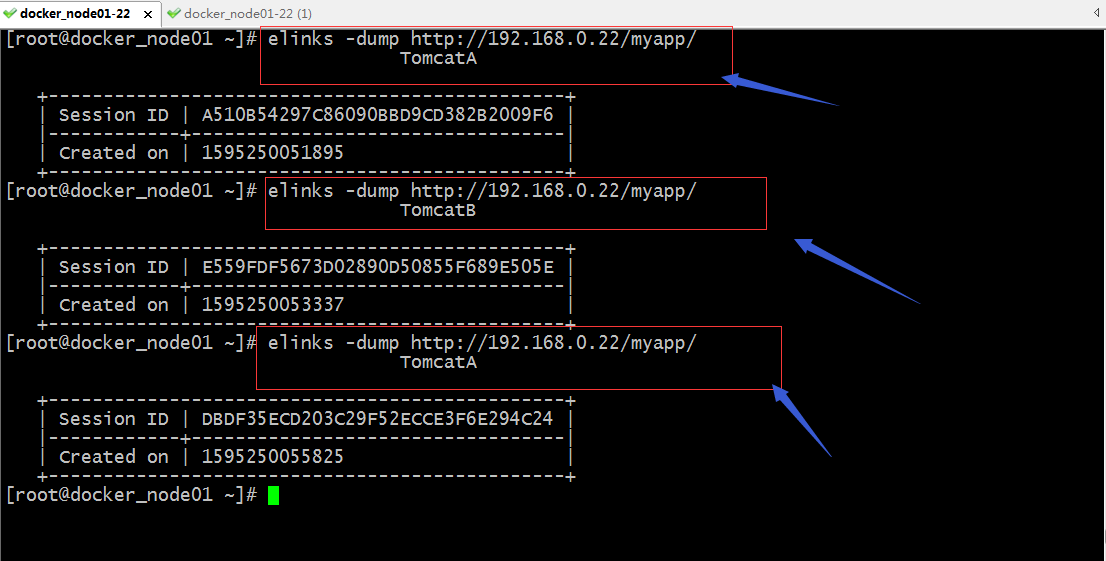

　　訪問宿主機的80端口，看看是否能夠訪問到后端tomcat提供的頁面？

　　提示：可以看到訪問宿主機的80端口是能夠正常訪問到后端tomcat服務器上的，并且也看出了默認輪詢調度的效果；但是這里存在一個問題，同一用戶訪問宿主機的80端口，給我們響應的結果session id都不同，這意味著nginx并沒有追蹤到用戶的狀態信息，原因是因為http請求本來就是無狀態的，為了讓服務記錄用戶的狀態信息，在nginx上我們可以基于源ip做調度，什么意思呢，就是同一源ip地址，nginx都把該請求調度到同一臺后端server上，使得同一用戶訪問的狀態信息始終調度到同一后端server上；

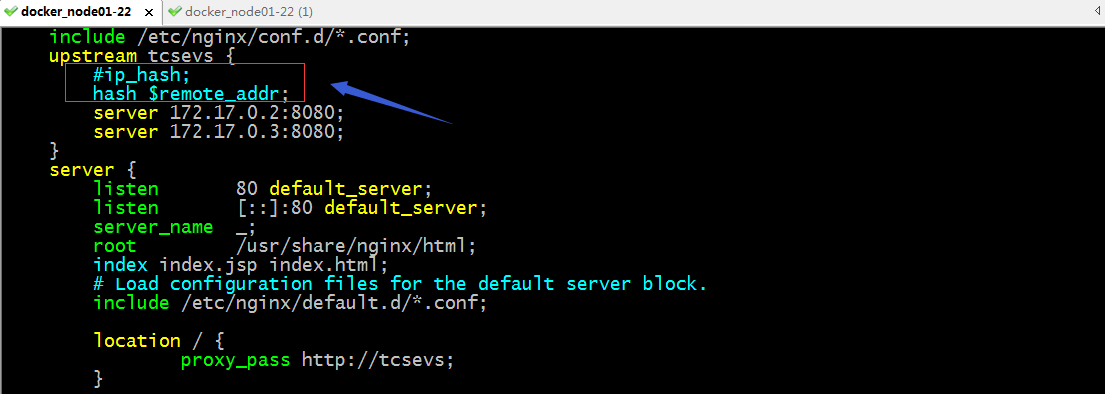

　　nginx基于源ip做會話保持

　　提示：ip_hash和hash $remote_addr都表示對源ip進行哈希計算，然后把取得到結果和總權重做模運算，結果落到那個節點，就調度到那個節點；什么意思呢，如上所示，后端server有兩個，且權重都為1，那么他們的權重和就是2，ip_hash和hash $remote_addr就是把客戶端的ip地址的前三段進行hash計算，然后把得到的值再和權重和做取模運算，很顯然取模后端結果要么是0要么是1，如果取模后的結果是1，那么nginx基于它內部的對應關系，把該請求就調度到tomcatB或者tomcatA；

　　測試：重啟niginx ，訪問宿主機的80端口看看是否都把請求調度到同一后端server上？

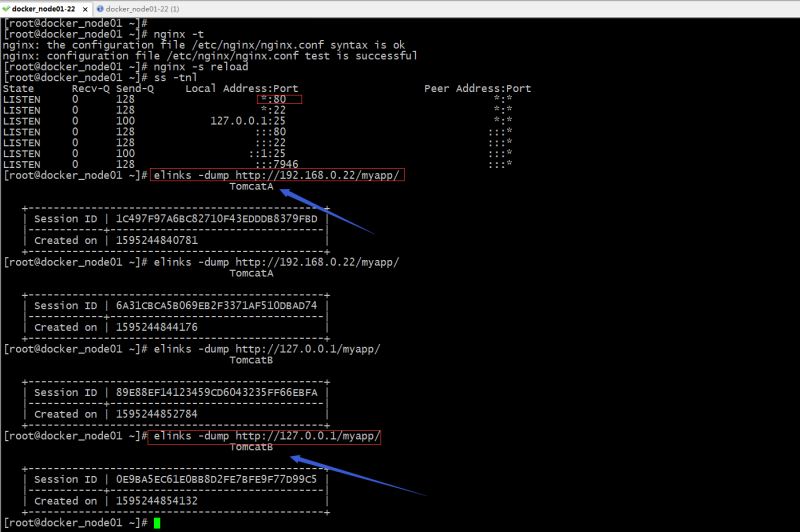

　　提示：可以看到現在訪問宿主機的80端口就沒有在輪詢了，而是始終調度到tomcatA這臺server上進行響應；但是我們訪問127.0.0.1的80端口它又調度到tomcatB上去了，這是因為nginx的調度算法中hash $remote_addr 和ip_hash是把IP地址的前24位做hash，所以如果你的IP前三段相同時，nginx它會認為是和nginxserver是同一局域網，所以它會把請求調度到同一局域網之前來請求過的后端server上進行響應；當然除了我們可以對源地址做hash，我們也可以對其他首部做hash計算，原理都是類似的，都是把對應首部的值做hash計算，然后同權重和做取模運算；然后根據nginx內部的對應關系，把取模后端結果相同的請求調度到同一后端server，就是基于這樣的原理，把客戶端和后端server綁定到一起實現了會話綁定；

　　httpd對tomcat做負載均衡

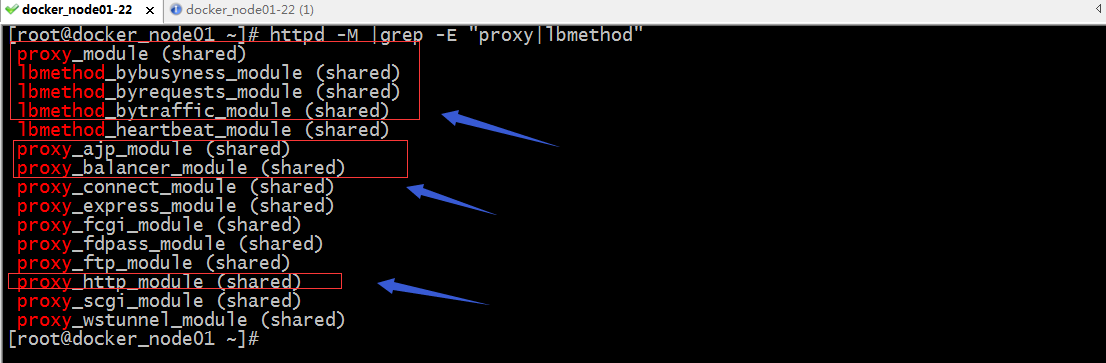

　　httpd做負載均衡器，需要確認httpd是否開啟了proxy_http_module、proxy_module 、proxy_balancer_module如果需要用到ajp還需要確定proxy_ajp_module模塊是否啟用，以及調度算法的三個模塊lbmethod_bybusyness_module 、lbmethod_byrequests_module、lbmethod_bytraffic_module；以上模塊對于調度算法來說用到那個啟用那個也行，對于http或者ajp也是一樣的；用得到就啟用，用不上不啟用也沒關系；

　　提示：可以看到我們需要用的模塊都是啟用了的；

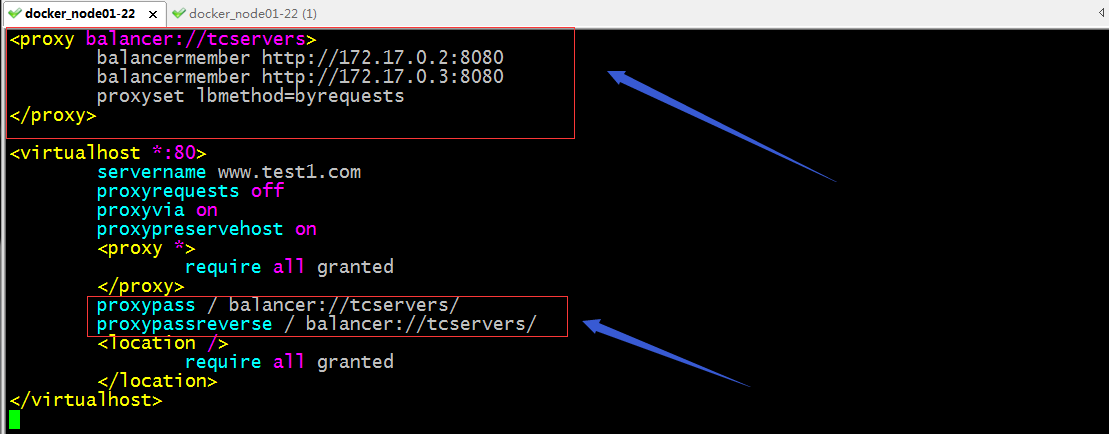

　　配置httpd對后端tomcat 做負載均衡

　　提示：從上面的配置，其實感覺和nginx的配置邏輯很相似，首先把后端server歸并成一個組，然后反代時把請求代理到定義的組上即可；這里說一下調度算法吧，proxyset lbmethod 用來指定調度算法的，默認不寫是使用byrequests，這個算法就是httpd里的輪詢調度算法，當然在每個balancermember 后面加上權重，就成了加權輪詢了；除此調度算法，我們還可以使用bytraffic，這個調度算法是根據和后端server的傳輸流量來調度，如果某個服務器傳輸流量很大，那么他會把請求往傳輸流量相對小的服務器上調度；bybusyness這個調度算法是根據后端server的繁忙程度來調度；類似nginx里的least_conn最少連接算法；對balancermember 我們也可以向nginx 那樣設置單獨屬性，只需要在后面寫上對應的屬性即可；常用的屬性有status 這個屬性表示表示對應balancermember是處于什么狀態，其中對status有6種取值；D表示禁用對應server，不提供任何請求；S表示人工手動標識為不可用；I表示強制上線模式（強制忽略錯誤模式）；H表示熱備模式（相當于nginx里的backup，只有組里的其他server都不可用時，它才會被激活，用于say sorry）;E表示強制處于錯誤模式（即便沒有錯誤也要讓他處于有錯誤）；N表示排干模式；除了status來指定balancermember的狀態，還可以使用loadfactor來指定權重，類似于nginx里的weight；

　　停掉nginx，檢查httpd 的配置文件語法，如果沒有問題就啟動httpd

　　訪問httpd提供的服務，看看是否訪問到后端tomcat的頁面

　　提示：可以看到和nginx的訪問一樣，都可以實現輪詢；

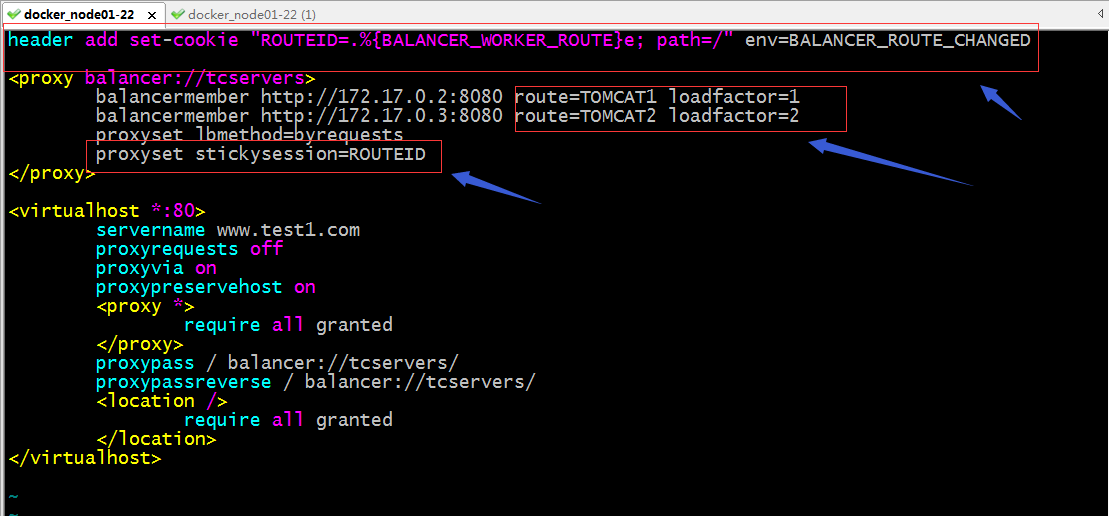

　　httpd基于cookie對后端tomcat做會話粘性

　　提示：以上配置表示給客戶端請求cookie首部添加一個標識，ROUTEID=%{BALANCER_WORKER_ROUTE}e表示，我們指定的ROUTEID標識的值為balancermember 后面的route屬性指定的值；env=BALANCER_ROUTE_CHANGED表示，如果我們指定的route的值發生變化時，它需要重新調度；簡單講就是給cookie信息打標簽；proxyset stickysession=ROUTEID 表示給該組所有成員設置會話粘性KEY的名稱為ROUTEID，這個值通常要和上面的set-cookie后面的KEY對應；如果把它寫到每個balancermember后面表示單獨給某個server設置會話粘性KEY的名稱；如果寫在proxy配置段里需要用proxyset指令來設置，表示給該組的所有member設置 stickysession；簡單講就是聲明以那個key來當做會話粘性的基準來做調度；這個邏輯和haproxy里面的會話保持設定類似；有關haproxy配置會話保持可以參考https://www.jb51.net/article/33639.htm；

　　測試：檢查httpd的配置文件語法，如果沒有問題就重啟httpd，然后訪問httpd看看會有什么變化

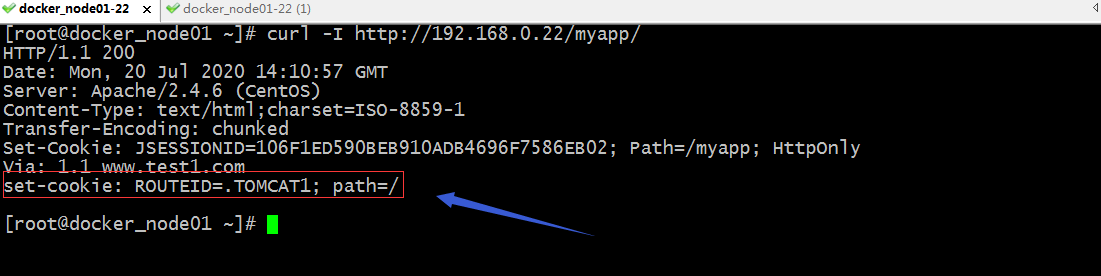

　　用curl 來模擬第一次訪問httpd服務器，看看響應首部有什么變化？

　　提示：可以看到訪問httpd服務器，在響應首部會多一個set-cookie首部，并且該首部的的值就是我們之前在配置文件中配置的KEY和value；set-cookie首部主要是在瀏覽器下次請求時，它會把set-cookie首部的值用cookie首部攜帶去訪問服務器，這樣一來，服務器就可根據客戶端請求報文的cookie的值，來分析本次請求是那個客戶端發送過來，后續服務端該怎么調度；

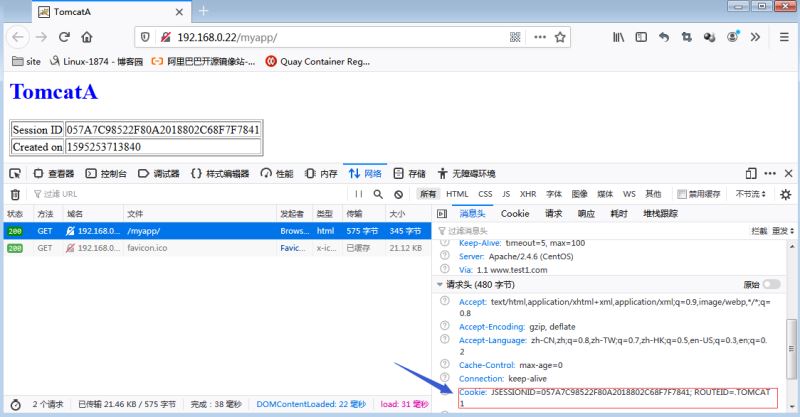

　　用瀏覽器訪問，看看客戶端后續的請求，是不是把第一次訪問中的set-cookie的值拿上去請求服務端？

　　提示：可以看到瀏覽器第一次訪問，服務器會在響應首部中添加一個set-cookie的首部；這個首部的值就是ROUTEID是目前響應我們的后端server上的route的值；

　　提示：可以看到客戶端在請求首部cookie中，把之前set-cookie中的值都攜帶過去了；此時httpd收到客戶端請求就可以根據設置的stickysession 指定的KEY來判斷該把對應請求發送到那個后端server上進行響應了；這樣一來，只要客戶端的cookie不變，那么它每次訪問服務端都會以cookie首部的值去告訴服務端該調度到那臺后端server上；

　　用curl模仿客戶端請求攜帶cookie訪問服務端

　　提示：可以看到當我們使用curl模仿客戶端訪問攜帶cookie時，在響應首部就不會在給我們發set-cookie首部（這里的set-cookie是指和我們在服務器設定相關的首部），并且我們攜帶不同ROUTEID的cookie，它會根據我們攜帶的ROUTEID的值把我們調度到不同的后端server上進行響應；對于httpd負載均衡代理后端tomcat用ajp的配置方式和http的配置方式一樣的，不同的只是把后端server的http協議修改成ajp，后端tomcat的端口修改成ajp協議監聽的端口即可，默認tomcatajp協議監聽在8009端口；

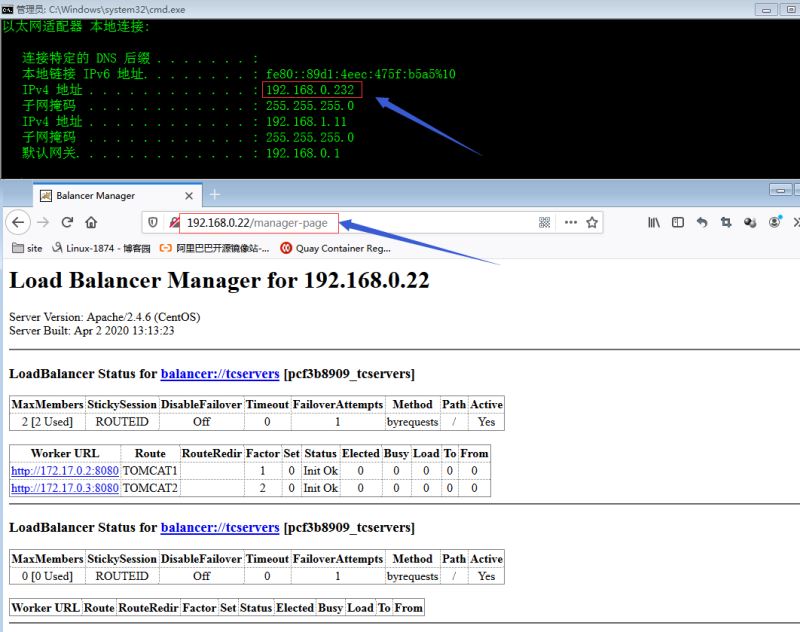

　　配置httpd后端管理界面頁
