一、簡介
Keepalived是一個免費開源的，用C編寫的類似于layer3, 4 & 7交換機制軟件，具備我們平時說的第3層、第4層和第7層交換機的功能。主要提供loadbalancing（負載均衡）和 high-availability（高可用）功能，負載均衡實現需要依賴Linux的虛擬服務內核模塊（ipvs），而高可用是通過VRRP協議實現多臺機器之間的故障轉移服務。

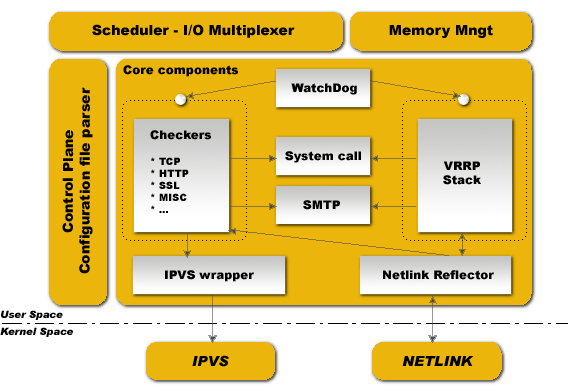

上圖是Keepalived的功能體系結構，大致分兩層：用戶空間（user space）和內核空間（kernel space）。
內核空間：主要包括IPVS（IP虛擬服務器，用于實現網絡服務的負載均衡）和NETLINK（提供高級路由及其他相關的網絡功能）兩個部份。
用戶空間：
- WatchDog：負載監控checkers和VRRP進程的狀況
- VRRP Stack：負載負載均衡器之間的失敗切換FailOver，如果只用一個負載均稀器，則VRRP不是必須的。
- Checkers：負責真實服務器的健康檢查healthchecking，是keepalived最主要的功能。換言之，可以沒有VRRP Stack，但健康檢查healthchecking是一定要有的。
- IPVS wrapper：用戶發送設定的規則到內核ipvs代碼
- Netlink Reflector：用來設定vrrp的vip地址等。
Keepalived的所有功能是配置keepalived.conf文件來實現的。
二、安裝與配置
從官網下載keepalived的最新版本，本文以當前最新版本1.2.24為例。
2.1 安裝
shell> cd /usr/local/src
shell> wget http://www.keepalived.org/software/keepalived-1.2.24.tar.gz
shell> tar -zxvf keepalived-1.2.24.tar.gz
shell> cd keepalived-1.2.24
shell> ./configure --prefix=/usr/local/keepalived
shell> make && make install
2.2 配置
安裝完成后，進入安裝目錄的etc目錄下，將keepalived相應的配置文件拷貝到系統相應的目錄當中。keepalived啟動時會從/etc/keepalived目錄下查找keepalived.conf配置文件，如果沒有找到則使用默認的配置。/etc/keepalived目錄安裝時默認是沒有安裝的，需要手動創建。配置文件目錄結構如下所示：
shell> tree -l /usr/local/keepalived/etc
-- keepalived
| |-- keepalived.conf
| `-- samples
| |-- keepalived.conf.status_code
| |-- keepalived.conf.track_interface
| |-- keepalived.conf.vrrp
| |-- 。。。
|-- rc.d
| `-- init.d
| `-- keepalived
`-- sysconfig
`-- keepalived
分別對應系統目錄（忽略samples目錄）：
/etc/keepalived/keepalived.conf
/etc/rc.d/init.d/keepalived
/etc/sysconfig/keepalived
將配置文件拷貝到系統對應的目錄下：
shell> mkdir /etc/keepalived
shell> cp /usr/local/keepalived/etc/keepalived.conf /etc/keepalived/keepalived.conf
shell> cp /usr/local/keepalived/etc/rc.d/init.d/keepalived /etc/rc.d/init.d/keepalived
shell> cp /usr/local/keepalived/etc/sysconfig/keepalived /etc/sysconfig/keepalived
設置keepalived服務開機啟動：
shell> chkconfig keepalived on
shell> service keepalived start #啟動服務
shell> service keepalived stop #停止服務
shell> service keepalived restart #重啟服務
另外需要注意的一點是，keepalived啟動時不會檢查配置文件的語法是否正確，所以我們在編寫配置文件時要特別小心，別寫錯了，否則會出現一些意想不到的現象。
使用service keepalived start命令啟動服務時，默認會將/etc/sysconfig/keepalived文件中KEEPALIVED_OPTIONS參數作為keepalived服務啟動時的參數，并從/etc/keepalived/目錄下加載keepalived.conf配置文件，或用-f參數指定配置文件的位置。
# Options for keepalived. See `keepalived --help' output and keepalived(8) and
# keepalived.conf(5) man pages for a list of all options. Here are the most
# common ones :
#
# --vrrp -P Only run with VRRP subsystem.
# --check -C Only run with Health-checker subsystem.
# --dont-release-vrrp -V Dont remove VRRP VIPs & VROUTEs on daemon stop.
# --dont-release-ipvs -I Dont remove IPVS topology on daemon stop.
# --dump-conf -d Dump the configuration data.
# --log-detail -D Detailed log messages.日志默認輸出在/var/log/message文件中
# --log-facility -S 0-7 Set local syslog facility (default=LOG_DAEMON)
#
KEEPALIVED_OPTIONS="-D"
運行keepalived --help可以查看啟動時的可選參數，這些可選參數都可以配置在/etc/sysconfig/keepalived文件中的KEEPALIVED_OPTIONS選項中，作為服務啟動時的參數。
keepalived正常運行后，會啟動3個進程，其中一個是父進程，負責監控其子進程。一個是vrrp子進程，另外一個是checkers子進程。
shell> ps -ef | grep keepalived
root 831 1 0 11:22 ? 00:00:00 keepalived -D
root 840 831 0 11:22 ? 00:00:00 keepalived -D
root 841 831 0 11:22 ? 00:00:00 keepalived -D
到此keepalived就安裝完成了。
三、keepalived.conf配置文件說明
keepalived服務安裝完成之后，后面的主要工作就是在keepalived.conf文件中配置HA和負載均衡。一個功能比較完整的常用的keepalived配置文件，主要包含三塊：全局定義塊、VRRP實例定義塊和虛擬服務器定義塊。全局定義塊是必須的，如果keepalived只用來做ha，虛擬服務器是可選的。下面是一個功能比較完整的配置文件模板：
#全局定義塊
global_defs {
# 郵件通知配置
notification_email {
email1
email2
}
notification_email_from email
smtp_server host
smtp_connect_timeout num
lvs_id string
router_id string ## 標識本節點的字條串,通常為hostname
}
#VRRP 實例定義塊
vrrp_sync_group string {
group {
string
string
}
}
vrrp_instance string {
state MASTER|BACKUP
virtual_router_id num
interface string
mcast_src_ip @IP
priority num
advert_int num
nopreempt
smtp_alert
lvs_sync_daemon_interface string
authentication {
auth_type PASS|AH
auth_pass string
}
virtual_ipaddress { # Block limited to 20 IP addresses @IP
@IP
@IP
}
}
#虛擬服務器定義塊
virtual_server (@IP PORT)|(fwmark num) {
delay_loop num
lb_algo rr|wrr|lc|wlc|sh|dh|lblc
lb_kind NAT|DR|TUN
persistence_timeout num
protocol TCP|UDP
real_server @IP PORT {
weight num
notify_down /path/script.sh
TCP_CHECK {
connect_port num
connect_timeout num
}
}
real_server @IP PORT {
weight num
MISC_CHECK {
misc_path /path_to_script/script.sh(or misc_path “/path_to_script/script.sh <arg_list>”)
}
}
real_server @IP PORT {
weight num
HTTP_GET|SSL_GET {
url {
# You can add multiple url block path alphanum
digest alphanum
}
connect_port num
connect_timeout num
nb_get_retry num
delay_before_retry num
}
}
}
全局定義塊
1、email通知（notification_email、smtp_server、smtp_connect_timeout）：用于服務有故障時發送郵件報警，可選項，不建議用。需要系統開啟sendmail服務，建議用第三獨立監控服務，如用nagios全面監控代替。
2、lvs_id：lvs負載均衡器標識，在一個網絡內，它的值應該是唯一的。
3、router_id：用戶標識本節點的名稱，通常為hostname
4、花括號｛｝：用來分隔定義塊，必須成對出現。如果寫漏了，keepalived運行時不會得到預期的結果。由于定義塊存在嵌套關系，因此很容易遺漏結尾處的花括號，這點需要特別注意。
VRRP實例定義塊
- vrrp_sync_group：同步vrrp級，用于確定失敗切換（FailOver）包含的路由實例個數。即在有2個負載均衡器的場景，一旦某個負載均衡器失效，需要自動切換到另外一個負載均衡器的實例是哪
- group：至少要包含一個vrrp實例，vrrp實例名稱必須和vrrp_instance定義的一致
- vrrp_instance：vrrp實例名
- 1> state：實例狀態，只有MASTER 和 BACKUP兩種狀態，并且需要全部大寫。搶占模式下，其中MASTER為工作狀態，BACKUP為備用狀態。當MASTER所在的服務器失效時，BACKUP所在的服務會自動把它的狀態由BACKUP切換到MASTER狀態。當失效的MASTER所在的服務恢復時，BACKUP從MASTER恢復到BACKUP狀態。
- 2> interface：對外提供服務的網卡接口，即VIP綁定的網卡接口。如：eth0，eth1。當前主流的服務器都有2個或2個以上的接口（分別對應外網和內網），在選擇網卡接口時，一定要核實清楚。
- 3> mcast_src_ip：本機IP地址
- 4> virtual_router_id：虛擬路由的ID號，每個節點設置必須一樣，可選擇IP最后一段使用，相同的 VRID 為一個組，他將決定多播的 MAC 地址。
- 5> priority：節點優先級，取值范圍0～254，MASTER要比BACKUP高
- 6> advert_int：MASTER與BACKUP節點間同步檢查的時間間隔，單位為秒
- 7> lvs_sync_daemon_inteface：負載均衡器之間的監控接口,類似于 HA HeartBeat 的心跳線。但它的機制優于 Heartbeat，因為它沒有“裂腦”這個問題,它是以優先級這個機制來規避這個麻煩的。在 DR 模式中，lvs_sync_daemon_inteface與服務接口interface使用同一個網絡接口
- 8> authentication：驗證類型和驗證密碼。類型主要有 PASS、AH 兩種，通常使用PASS類型，據說AH使用時有問題。驗證密碼為明文，同一vrrp 實例MASTER與BACKUP使用相同的密碼才能正常通信。
- 9> smtp_alert：有故障時是否激活郵件通知
- 10> nopreempt：禁止搶占服務。默認情況，當MASTER服務掛掉之后，BACKUP自動升級為MASTER并接替它的任務，當MASTER服務恢復后，升級為MASTER的BACKUP服務又自動降為BACKUP，把工作權交給原MASTER。當配置了nopreempt，MASTER從掛掉到恢復，不再將服務搶占過來。
- 11> virtual_ipaddress：虛擬IP地址池，可以有多個IP，每個IP占一行，不需要指定子網掩碼。注意：這個IP必須與我們的設定的vip保持一致。
虛擬服務器virtual_server定義塊
- virtual_server：定義一個虛擬服務器，這個ip是virtual_ipaddress中定義的其中一個，后面一個空格，然后加上虛擬服務的端口號。
- 1> delay_loop：健康檢查時間間隔，單位：秒
- 2> lb_algo：負載均衡調度算法，互聯網應用常用方式為wlc或rr
- 3> lb_kind：負載均衡轉發規則。包括DR、NAT、TUN 3種，一般使用路由（DR）轉發規則。
- 4> persistence_timeout：http服務會話保持時間，單位：秒
- 5> protocol：轉發協議，分為TCP和UDP兩種
- real_server：真實服務器IP和端口，可以定義多個
- 1> weight：負載權重，值越大，轉發的優先級越高
- 2> notify_down：服務停止后執行的腳本
- 3> TCP_CHECK：服務有效性檢測
- connect_port：服務連接端口
- connect_timeout：服務連接超時時長，單位：秒
- nb_get_retry：服務連接失敗重試次數
- delay_before_retry：重試連接間隔，單位：秒
