本文將介紹基于 DNS 的負載均衡、基于 VIP 的負載均衡和路由網格（Routing Mesh）。
使用的技術
Docker 使用了 Linux 內核 iptables 和 IPVS 的功能來實現服務發現和負載均衡。
iptables 是 Linux 內核中可用的包過濾技術，它可用于根據數據包的內容進行分類、修改和轉發決策。
IPVS 是 Linux 內核中可用的傳輸級負載均衡器。
準備工作
swarm 集群： 【Manager】node1、【Worker】node2
客戶端鏡像： registry.cn-hangzhou.aliyuncs.com/anoy/ubuntu
服務端鏡像： registry.cn-hangzhou.aliyuncs.com/anoy/vote

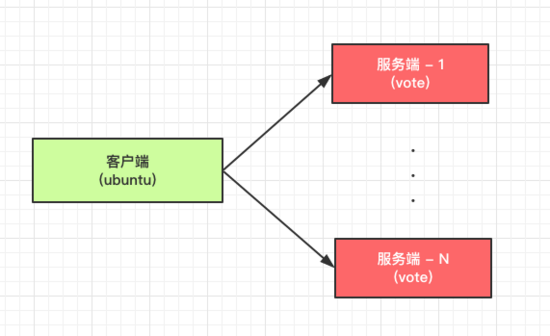

如圖所示，我們將在 swarm 集群中部署 “client” 服務 和 “vote” 服務，其中 “vote” 服務部署多個副本?？蛻舳苏埱?“vote” 服務時，輸出結果中包含服務端的容器 ID，這樣就更方便演示網絡請求。
集群狀態
[root@node1 ~]# docker node ls
ID HOSTNAME STATUS AVAILABILITY MANAGER STATUS ENGINE VERSION
rnr2i1y2of3n5vy2vzh2vkzq0 * node1 Ready Active Leader 18.03.1-ce
qvik057dvphx5s06evmswahaf node2 Ready Active 18.03.1-ce
使用如下命令，創建 overlay 網絡：
docker network create --driver overlay overlay1
基于 DNS 的負載均衡

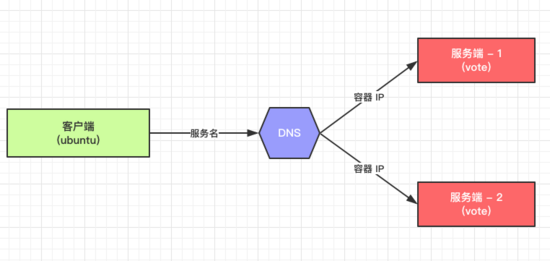

下圖描述了基于 DNS 的負載均衡是如何工作的：
DNS server 內嵌于 Docker 引擎。Docker DNS 解析服務名 “vote” 并返回容器 ID 地址列表（隨機排序）。客戶端通常會挑第一個 IP 訪問，因此負載均衡可能發生在服務器的不同實例之間。
使用如下命令創建 2 個基于 DNS 負載均衡的服務 “client” 、 “vote”：
docker service create --endpoint-mode dnsrr --replicas 1 --name client --network overlay1 registry.cn-hangzhou.aliyuncs.com/anoy/ubuntu ping anoyi.com
docker service create --endpoint-mode dnsrr --name vote --network overlay1 --replicas 2 registry.cn-hangzhou.aliyuncs.com/anoy/vote
查看服務信息：
[root@node1 ~]# docker service ls
ID NAME MODE REPLICAS IMAGE PORTS
2mrj3pqyioc3 client replicated 1/1 registry.cn-hangzhou.aliyuncs.com/anoy/ubuntu:latest
826s79tsixuh vote replicated 2/2 registry.cn-hangzhou.aliyuncs.com/anoy/vote:latest
[root@node1 ~]# docker service ps client
ID NAME IMAGE NODE DESIRED STATE CURRENT STATE ERROR PORTS
f74i688vbh12 client.1 registry.cn-hangzhou.aliyuncs.com/anoy/ubuntu:latest node2 Running Running 2 minutes ago
[root@node1 ~]# docker service ps vote
ID NAME IMAGE NODE DESIRED STATE CURRENT STATE ERROR PORTS
7iiuzl2a63hy vote.1 registry.cn-hangzhou.aliyuncs.com/anoy/vote:latest node1 Running Running 47 seconds ago
uyhxxqfdima7 vote.2 registry.cn-hangzhou.aliyuncs.com/anoy/vote:latest node2 Running Running about a minute ago
可以看出 "client" 運行于 node2，在 node2 上進入 client 容器，使用 dig 來解析服務名 "vote"，如下所示，"vote" 解析到 10.0.0.6 和 10.0.0.5
[root@node2 ~]# docker ps
CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES
1eed67d37cbb registry.cn-hangzhou.aliyuncs.com/anoy/vote:latest "gunicorn app:app -b…" About a minute ago Up About a minute 80/tcp vote.2.uyhxxqfdima7smos5pki84wul
436702b21a1c registry.cn-hangzhou.aliyuncs.com/anoy/ubuntu:latest "ping anoyi.com" 3 minutes ago Up 3 minutes client.1.f74i688vbh12on8oniufht633
[root@node2 ~]# docker exec -it 436702b21a1c /bin/bash
root@436702b21a1c:/# dig vote
;; ANSWER SECTION:
vote. 600 IN A 10.0.0.5
vote. 600 IN A 10.0.0.6
使用 ping 解析 "vote" 服務，如下所示，交替解析到 10.0.0.6 和 10.0.0.5
root@436702b21a1c:/# ping -c1 vote
PING vote (10.0.0.6) 56(84) bytes of data.
64 bytes from vote.2.uyhxxqfdima7smos5pki84wul.overlay1 (10.0.0.6): icmp_seq=1 ttl=64 time=0.087 ms
root@436702b21a1c:/# ping -c1 vote
PING vote (10.0.0.5) 56(84) bytes of data.
64 bytes from vote.1.7iiuzl2a63hyj084qgufc175v.overlay1 (10.0.0.5): icmp_seq=1 ttl=64 time=0.767 ms
如果使用 curl，如下所示，請求也能解析到不同的容器
root@436702b21a1c:/# curl vote | grep -i "container id"
% Total % Received % Xferd Average Speed Time Time Time Current
Dload Upload Total Spent Left Speed
100 3162 100 3162 0 0 7542 0 --:--:-- --:--:-- --:--:-- 7546
Processed by container ID 9b42319d4f13
root@436702b21a1c:/# curl vote | grep -i "container id"
% Total % Received % Xferd Average Speed Time Time Time Current
Dload Upload Total Spent Left Speed
100 3162 100 3162 0 0 452k 0 --:--:-- --:--:-- --:--:-- 514k
Processed by container ID 1eed67d37cbb
基于 DNS 負載均衡存在如下問題：
- 某些應用程序將 DNS 主機名緩存到 IP 地址映射，這會導致應用程序在映射更改時超時
- 具有非零 DNS ttl 值會導致 DNS 條目反映最新的詳細信息時發生延遲
基于 VIP 的負載均衡
基于 VIP 的負載均衡克服了基于 DNS 負載均衡的一些問題。在這種方法中，每個服務都有一個 IP 地址，并且該 IP 地址映射到與該服務關聯的多個容器的 IP 地址。在這種情況下，與服務關聯的服務 IP 不會改變，即使與該服務關聯的容器死亡并重新啟動。

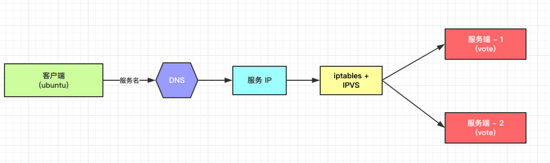

下圖描述了基于 VIP 的負載均衡是如何工作的：
DNS server 會將服務名 "vote" 解析到 VIP，使用 iptables 和 ipvs，VIP 實現 2 個服務端 "vote" 容器的負載均衡。
使用如下命令創建 2 個 VIP 模式的服務 “client” 、 “vote”：
docker service create --replicas 1 --name client --network overlay1 registry.cn-hangzhou.aliyuncs.com/anoy/ubuntu ping anoyi.com
docker service create --name vote --network overlay1 --replicas 2 registry.cn-hangzhou.aliyuncs.com/anoy/vote
查看這 2 個服務和它們的服務 IP：
[root@node1 ~]# docker service inspect --format {{.Endpoint.VirtualIPs}} vote
[{tetug0isdx1gri62g7cfm889i 10.0.0.9/24}]
[root@node1 ~]# docker service inspect --format {{.Endpoint.VirtualIPs}} client
[{tetug0isdx1gri62g7cfm889i 10.0.0.7/24}]
在 "client" 的容器中使用如下命令，可以看到服務名 "vote" 映射到 VIP "10.0.0.9"
[root@node2 ~]# docker exec -it f3d1c4ef53f8 /bin/bash
root@f3d1c4ef53f8:/# dig vote
;; ANSWER SECTION:
vote. 600 IN A 10.0.0.9
Service IP "10.0.0.9" 使用 Linux 內核的 iptables 和 IPVS 負載均衡到 2 個容器。iptables 實現防火墻規則，IPVS 實現負載均衡。為了證明這一點，我們需要使用 nsenter 進入容器的網絡空間 ( namespace )。為此，我們需要找到網絡的命名空間。
如下是 node2 上的網絡命名空間：
[root@node2 ~]# cd /run/docker/netns/
[root@node2 netns]# ls
1-tetug0isdx 1-vyy22w04t6 be7330b99a27 d67fa9efb59e ingress_sbox
前 2 個命名空間是用于 overlay 網絡，后面的用于容器。下面的命令用于找到 "client" 容器的網絡命名空間：
[root@node2 netns]# docker ps
CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES
43a789312e70 registry.cn-hangzhou.aliyuncs.com/anoy/vote:latest "gunicorn app:app -b…" 3 minutes ago Up 3 minutes 80/tcp vote.1.u46ms31e8zjdxtwrxvaec8zub
f3d1c4ef53f8 registry.cn-hangzhou.aliyuncs.com/anoy/ubuntu:latest "ping anoyi.com" 4 minutes ago Up 4 minutes client.1.ycox088aek5ajejezubwsjqf2
[root@node2 netns]# docker inspect f3d1c4ef53f8 | grep -i sandbox
"SandboxID": "be7330b99a274a03a7f58e9e991346dc6f048836a1682c7244a6068acbfb664c",
"SandboxKey": "/var/run/docker/netns/be7330b99a27",
SandboxID 即為 "client" 容器的網絡命名空間。
使用如下命令，我們就能夠進入到 "client" 容器的網絡命令空間：
nsenter --net=f3d1c4ef53f8 sh
下面，我們可以看到 iptables 的轉發規則和 IPVS 輸出：
sh-4.2# iptables -nvL -t mangle
Chain OUTPUT (policy ACCEPT 606 packets, 50867 bytes)
pkts bytes target prot opt in out source destination
0 0 MARK all -- * * 0.0.0.0/0 10.0.0.7 MARK set 0x102
0 0 MARK all -- * * 0.0.0.0/0 10.0.0.9 MARK set 0x103
sh-4.2# ipvsadm
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
FWM 258 rr
-> node2:0 Masq 1 0 0
FWM 259 rr
-> 10.0.0.10:0 Masq 1 0 0
-> 10.0.0.11:0 Masq 1 0 0
Service IP "10.0.0.9" 使用 iptables OUTPUT 鏈獲得標記 0x103 (十六進制 -> 十進制：259)，然后 IPVS 使用此標記并將它負載均衡到 "10.0.0.10" 和 "10.0.0.11" 。
查看 vote 服務的 2 個容器的 IP 如下所示，即 VIP "10.0.0.9" 負載均衡到不同的容器實例：
[root@node2 netns]# docker inspect vote.1.u46ms31e8zjdxtwrxvaec8zub | grep IPv4
"IPv4Address": "10.0.0.10"
[root@node1 ~]# docker inspect vote.2.tutj19i4iwu1xn7arsaq815cu | grep IPv4
"IPv4Address": "10.0.0.11"
進入 client 服務的容器，使用 curl 請求 vote 服務，輸出結果如下，即請求分發到不同的容器：
root@f3d1c4ef53f8:/# curl vote | grep -i "container id"
% Total % Received % Xferd Average Speed Time Time Time Current
Dload Upload Total Spent Left Speed
100 3162 100 3162 0 0 14409 0 --:--:-- --:--:-- --:--:-- 14438
Processed by container ID c2af209c4e90
root@f3d1c4ef53f8:/# curl vote | grep -i "container id"
% Total % Received % Xferd Average Speed Time Time Time Current
Dload Upload Total Spent Left Speed
100 3162 100 3162 0 0 165k 0 --:--:-- --:--:-- --:--:-- 171k
Processed by container ID 43a789312e70
路由網格 （Routing mesh）
使用路由網格，服務暴露的端口會暴露在 Swarm 集群中的所有工作節點。Docker 是通過創建 "ingress" overlay 網絡來實現這一點的，所有節點默認使用內在的 sandbox 網絡命名空間成為 "ingress" overlay 網絡的一部分。

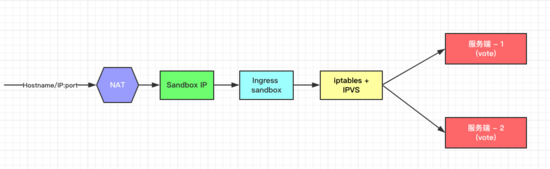

下圖描述了 Routing mesh 如何實現負載均衡的：
首先，會將 Hostname 或 IP 映射到 Sandbox IP，Sandbox 中的 iptables 和 IPVS 負責將請求負載均衡到 2 個 vote 容器。Ingress sandbox 網絡命名空間駐留在 swarm 集群中的所有工作節點，它通過將主機映射的端口負載均衡到后端容器來協助路由網格功能。
使用如下命令創建 vote 服務，使用路由網格暴露端口到所有節點：
復制代碼 代碼如下:
docker service create --name vote --network overlay1 --replicas 2 -p 8080:80 registry.cn-hangzhou.aliyuncs.com/anoy/vote

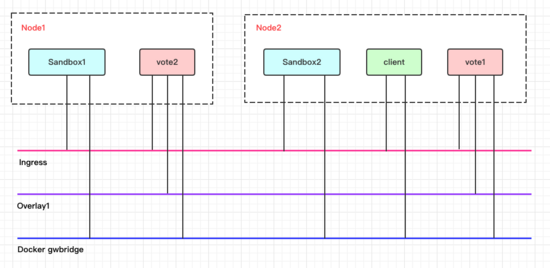

下圖顯示了 Sandbox、容器和每個節點的網絡之間的映射關系：
如圖所示，Sandbox 和 vote 容器是 "ingress" 網絡的一部分，它有助于路由網格。client 容器和 vote 容器是 "overlay1" 網絡的一部分，它有助于內部負載均衡。所有容器都是默認 "docker_gwbridge" 網絡的一部分。
遵循 iptables 中的 NAT 規則顯示，端口 8080 上的主機流量發送到 node1 里的 Sandbox：
[root@node1 ~]# iptables -nvL -t nat
Chain DOCKER-INGRESS (2 references)
pkts bytes target prot opt in out source destination
0 0 DNAT tcp -- * * 0.0.0.0/0 0.0.0.0/0 tcp dpt:8080 to:172.18.0.2:8080
315 18876 RETURN all -- * * 0.0.0.0/0 0.0.0.0/0
進入 node1 上的 Sandbox 網絡命名空間 (ingress_sbox)，查看 iptables 的轉發規則和 IPVS 輸出：
[root@node1 netns]# nsenter --net=ingress_sbox sh
sh-4.2# iptables -nvL -t mangle
Chain PREROUTING (policy ACCEPT 0 packets, 0 bytes)
pkts bytes target prot opt in out source destination
0 0 MARK tcp -- * * 0.0.0.0/0 0.0.0.0/0 tcp dpt:8080 MARK set 0x105
sh-4.2# ipvsadm
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
FWM 261 rr
-> 10.255.0.5:0 Masq 1 0 0
-> 10.255.0.6:0 Masq 1 0 0
端口 8080 標記為 0x105 (十六進制 -> 十進制：261)，IPVS 使用此標記將它負載均衡到 "10.255.0.5" 和 "10.255.0.6" 。
查看 vote 服務的 2 個容器的 IP 如下所示，即主機端口 8080 的流量會負載均衡到不同的容器實例：
[root@node1 netns]# docker inspect 6173afd5fab8 | grep IPv4
"IPv4Address": "10.255.0.6"
"IPv4Address": "10.0.0.14"
[root@node2 ~]# docker inspect b07e95c5c681 | grep IPv4
"IPv4Address": "10.255.0.5"
"IPv4Address": "10.0.0.13"
驗證負載均衡，在 node1 上通過 node2 的 IP 和 8080 端口請求 vote 服務：
[root@node1 netns]# curl node2:8080 | grep -i "container id"
% Total % Received % Xferd Average Speed Time Time Time Current
Dload Upload Total Spent Left Speed
100 3162 100 3162 0 0 199k 0 --:--:-- --:--:-- --:--:-- 192k
Processed by container ID 6173afd5fab8
[root@node1 netns]# curl node2:8080 | grep -i "container id"
% Total % Received % Xferd Average Speed Time Time Time Current
Dload Upload Total Spent Left Speed
100 3162 100 3162 0 0 7551 0 --:--:-- --:--:-- --:--:-- 7546
Processed by container ID b07e95c5c681
在 node2 上通過 node1 的 IP 和 8080 端口請求 vote 服務：
[root@node2 ~]# curl node1:8080 | grep -i "container id"
% Total % Received % Xferd Average Speed Time Time Time Current
Dload Upload Total Spent Left Speed
100 3162 100 3162 0 0 7531 0 --:--:-- --:--:-- --:--:-- 7546
Processed by container ID 6173afd5fab8
[root@node2 ~]# curl node1:8080 | grep -i "container id"
% Total % Received % Xferd Average Speed Time Time Time Current
Dload Upload Total Spent Left Speed
100 3162 100 3162 0 0 169k 0 --:--:-- --:--:-- --:--:-- 171k
Processed by container ID b07e95c5c681
