通過HTML5 Canvas API繪制弧線和圓形的教程

在html5中，CanvasRenderingContext2D對象也提供了專門用于繪制圓形或弧線的方法，請參考以下屬性和方法介紹：

JavaScript Code復制內容到剪貼板

arc(x, y, radius, startRad, endRad, anticlockwise)

在canvas畫布上繪制以坐標點(x,y)為圓心、半徑為radius的圓上的一段弧線。這段弧線的起始弧度是startRad，結束弧度是endRad。這里的弧度是以x軸正方向(時鐘三點鐘)為基準、進行順時針旋轉的角度來計算的。anticlockwise表示是以逆時針方向還是順時針方向開始繪制，如果為true則表示逆時針，如果為false則表示順時針。anticlockwise參數是可選的，默認為false，即順時針。

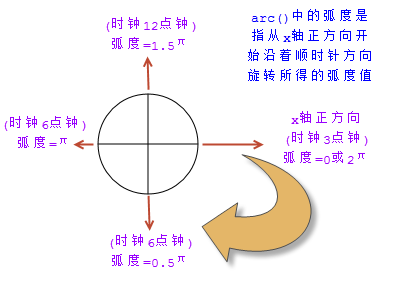

arc()方法中的弧度計算方式

JavaScript Code復制內容到剪貼板

arcTo(x1, y1, x2, y2, radius)

這個方法將利用當前端點、端點1(x1,y1)和端點2(x2,y2)這三個點所形成的夾角，然后繪制一段與夾角的兩邊相切并且半徑為radius的圓上的弧線。一般情況下，繪制弧線的開始位置是當前端點，結束位置是端點2，并且弧線繪制的方向就是連接這兩個端點的最短圓弧的方向。此外，如果當前端點不在所指定的圓上，本方法還將繪制一條從當前端點到弧線起點的直線。
由于詳細介紹arcTo()方法的篇幅較多，請移步至這里查看arcTo()的詳細用法。

在了解了canvas繪制弧線的上述API之后，我們就一起來看看如何使用arc()繪制弧線。我們已經知道，arc()接收的第4個和第5個參數表示繪制弧線的開始弧度和結束弧度。相信各位讀者在學校的數學或幾何課程上都學過弧度，弧度是一種角度單位。弧長等于半徑的弧，其所對的圓心角就是1弧度。我們還知道，半徑為r的圓，其周長為2πr。在具備這些幾何知識的前提下，我們就可以使用arc()方法繪制弧線了。

使用canvas繪制弧線

現在，我們就來繪制一條半徑為50px的圓的1/4弧線。

JavaScript Code復制內容到剪貼板

<!DOCTYPE html>
<html>
<head>
<meta charset="UTF-8">
<title>HTML5 Canvas繪制弧線入門示例</title>
</head>
<body>
<canvas id="myCanvas" width="400px" height="300px" style="border: 1px solid red;">
您的瀏覽器不支持canvas標簽。
</canvas>
<script type="text/javascript">
//獲取Canvas對象(畫布)
var canvas = document.getElementById("myCanvas");
//簡單地檢測當前瀏覽器是否支持Canvas對象，以免在一些不支持html5的瀏覽器中提示語法錯誤
if(canvas.getContext){
//獲取對應的CanvasRenderingContext2D對象(畫筆)
var ctx = canvas.getContext("2d");
//開始一個新的繪制路徑
ctx.beginPath();
//設置弧線的顏色為藍色
ctx.strokeStyle = "blue";
var circle = {
x : 100, //圓心的x軸坐標值
y : 100, //圓心的y軸坐標值
r : 50 //圓的半徑
};
//沿著坐標點(100,100)為圓心、半徑為50px的圓的順時針方向繪制弧線
ctx.arc(circle.x, circle.y, circle.r, 0, Math.PI / 2, false);
//按照指定的路徑繪制弧線
ctx.stroke();
}
</script>
</body>
</html>

對應的顯示效果如下圖：

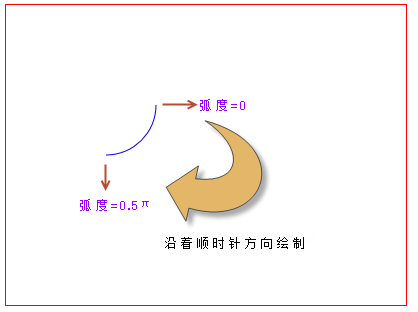

使用canvas沿著順時針方向繪制弧線
如上所示，我們設置了繪制的弧線的所在圓的圓心坐標為(100,100)，半徑為50px。由于一個半徑為r的圓的周長為2πr，也就是說，一個完整的圓，其所對應的弧度為2π(換算成常規角度就是360°)，所以我們想要畫一個圓的1/4弧線，只要弧度為π/2(即90°)就可以了。在上面的代碼中，我們使用了JavaScript中表示π的常量Math.PI。

此外，在上面的代碼中，我們還設置了繪制弧線的方向為順時針方向。由于起始弧度為0，結束弧度為π/2，因此弧線將從x軸的正方向開始沿著順時針方向繪制，從而得到上面的圖形。如果我們將上述代碼中的弧線繪制方向改為逆時針，會有什么樣的效果呢？

JavaScript Code復制內容到剪貼板

<script type="text/javascript">
//獲取Canvas對象(畫布)
var canvas = document.getElementById("myCanvas");
//簡單地檢測當前瀏覽器是否支持Canvas對象，以免在一些不支持html5的瀏覽器中提示語法錯誤
if(canvas.getContext){
//獲取對應的CanvasRenderingContext2D對象(畫筆)
var ctx = canvas.getContext("2d");
//開始一個新的繪制路徑
ctx.beginPath();
//設置弧線的顏色為藍色
ctx.strokeStyle = "blue";
var circle = {
x : 100, //圓心的x軸坐標值
y : 100, //圓心的y軸坐標值
r : 50 //圓的半徑
};
//沿著坐標點(100,100)為圓心、半徑為50px的圓的逆時針方向繪制弧線
ctx.arc(circle.x, circle.y, circle.r, 0, Math.PI / 2, true);
//按照指定的路徑繪制弧線
ctx.stroke();
}
</script>

對應的顯示效果如下：

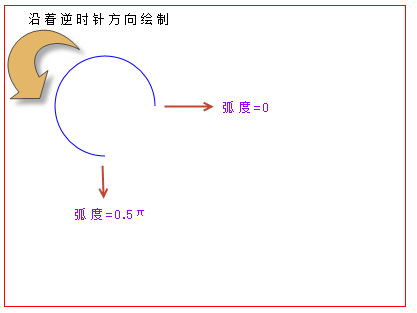

使用canvas沿著逆時針方向繪制弧線

使用canvas繪制圓形

當我們學會了繪制弧線之后，舉一反三，我們想要繪制圓形自然也不在話下，只需要將上述代碼的結束弧度改為2π即可。

JavaScript Code復制內容到剪貼板

<script type="text/javascript">
//獲取Canvas對象(畫布)
var canvas = document.getElementById("myCanvas");
//簡單地檢測當前瀏覽器是否支持Canvas對象，以免在一些不支持html5的瀏覽器中提示語法錯誤
if(canvas.getContext){
//獲取對應的CanvasRenderingContext2D對象(畫筆)
var ctx = canvas.getContext("2d");
//開始一個新的繪制路徑
ctx.beginPath();
//設置弧線的顏色為藍色
ctx.strokeStyle = "blue";
var circle = {
x : 100, //圓心的x軸坐標值
y : 100, //圓心的y軸坐標值
r : 50 //圓的半徑
};
//以canvas中的坐標點(100,100)為圓心，繪制一個半徑為50px的圓形
ctx.arc(circle.x, circle.y, circle.r, 0, Math.PI * 2, true);
//按照指定的路徑繪制弧線
ctx.stroke();
}
</script>

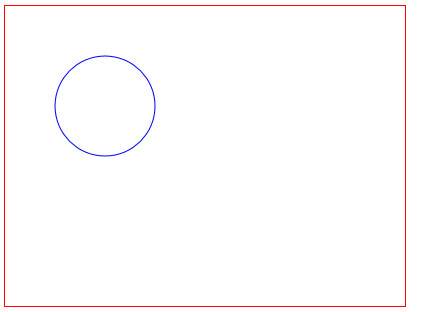

對應的顯示效果如下：

JavaScript Code復制內容到剪貼板

<script type="text/javascript">
//獲取Canvas對象(畫布)
var canvas = document.getElementById("myCanvas");
//簡單地檢測當前瀏覽器是否支持Canvas對象，以免在一些不支持html5的瀏覽器中提示語法錯誤
if(canvas.getContext){
//獲取對應的CanvasRenderingContext2D對象(畫筆)
var ctx = canvas.getContext("2d");
//開始一個新的繪制路徑
ctx.beginPath();
//設置弧線的顏色為藍色
ctx.strokeStyle = "blue";
var circle = {
x : 100, //圓心的x軸坐標值
y : 100, //圓心的y軸坐標值
r : 50 //圓的半徑
};
//以canvas中的坐標點(100,100)為圓心，繪制一個半徑為50px的圓形
ctx.arc(circle.x, circle.y, circle.r, 0, Math.PI * 2, true);
//按照指定的路徑繪制弧線
ctx.stroke();
}
</script>

備注：arc()方法中的起始弧度參數startRad和結束弧度參數endRad都是以弧度為單位，即使你填入一個數字，例如360，仍然會被看作是360弧度。將上述代碼的結束弧度設為360會產生什么用的后果呢？這就要看繪制的方向了(即anticlockwise參數的值)，如果是順時針繪制，則將繪制出一個完整的圓形；如果是逆時針繪制，大于2π的弧度將被轉換為一個弧度相等、但不大于2π的弧度。例如，將上述代碼中的結束弧度設為3π(Math.PI * 3)，如果anticlockwise為false，將會顯示為一個完整的圓形，如果為true，則其顯示效果與設為π時的顯示效果一致。

結束弧度設為3π時，順時針旋轉的繪制效果

結束弧度設為3π時，逆時針旋轉的繪制效果
