最近項目剛好用到這種效果，也就是有點像刮刮卡一樣，在移動設備上，把某張圖片刮掉顯示出另一張圖片。效果圖如下：

DEMO請戳右：DEMO
這種在網上還是挺常見的，本來就想直接網上找個demo套用下他的方法就行了，套用了才發現，在android上卡出翔了，因為客戶要求，在android不要求特別流暢，至少要能玩，但是網上找的那個demo實在太卡，根本就是沒法玩的情況。于是就想自己寫一個算了，本文也就權當記錄一下研究過程。

　　這種刮圖的效果，首先想到就是用HTML5的canvas來實現，而canvas的API中，可以清除像素的就是clearRect方法，但是clearRect方法的清除區域矩形，畢竟大部分人的習慣中的橡皮擦都是圓形的，所以就引入了剪輯區域這個強大的功能，也就是clip方法。用法很簡單：　

XML/HTML Code復制內容到剪貼板

ctx.save()
ctx.beginPath()
ctx.arc(x2,y2,a,0,2*Math.PI);
ctx.clip()
ctx.clearRect(0,0,canvas.width,canvas.height);
ctx.restore();

　　上面那段代碼就實現了圓形區域的擦除，也就是先實現一個圓形路徑，然后把這個路徑作為剪輯區域，再清除像素就行了。有個注意點就是需要先保存繪圖環境，清除完像素后要重置繪圖環境，如果不重置的話以后的繪圖都是會被限制在那個剪輯區域中。

　　擦除效果有了，現在就是寫鼠標移動擦除的效果了，下面我均用鼠標來描述，因為移動端也差不多，就是把mousedown換成touchstart，mousemove換成touchmove，mouseup換成touchend、以及獲取坐標點由e.clientX換成e.targetTouches[0].pageX而已。

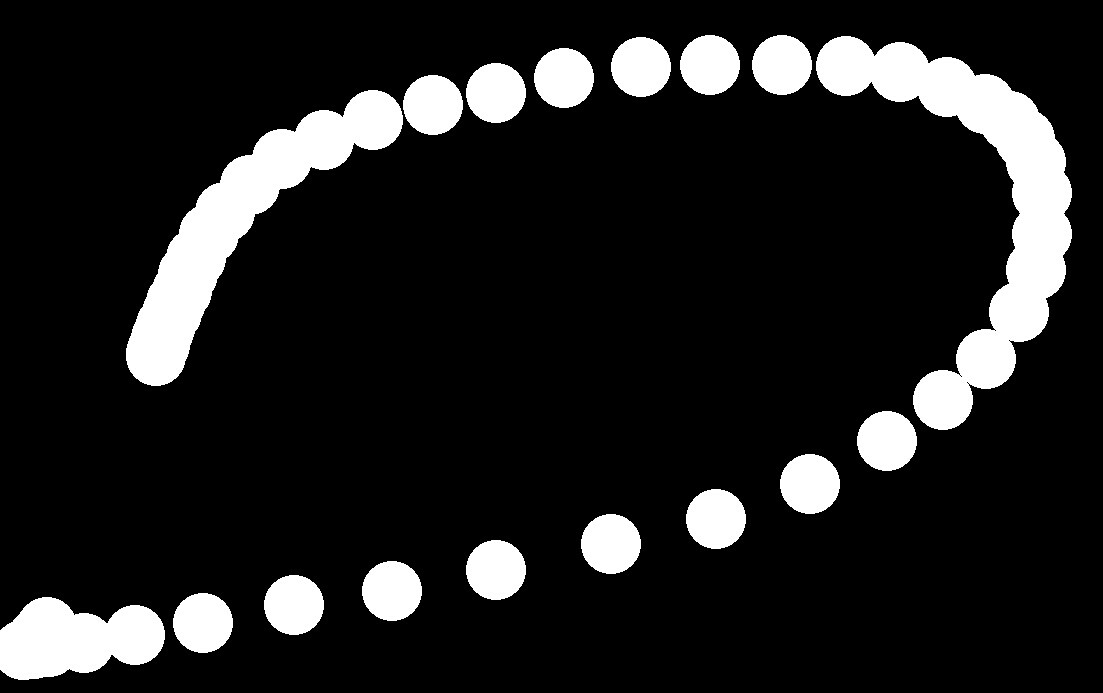

　　實現鼠標移動擦除，剛開始就是想到鼠標移動時在觸發的mousemove事件中對鼠標所在位置進行圓形區域擦除，寫出來后發現，當鼠標移動速度很快的時候，擦除的區域就不連貫了，就會出現下面這種效果，這顯然不是我們想要的橡皮擦擦除效果。

既然所有點不連貫，那接下來要做的事就是把這些點連貫起來，如果是實現畫圖功能的話，就可以直接通過lineTo把兩點之間連接起來再繪制，但是擦除效果中的剪輯區域要求要是閉合路徑，如果是單純的把兩個點連起來就無法形成剪輯區域了。然后我就想到用計算的方法，算出兩個擦除區域中的矩形四個端點坐標來實現，也就是下圖中的紅色矩形：

計算方法也很簡單，因為可以知道兩個剪輯區域連線兩個端點的坐標，又知道我們要多寬的線條，矩形的四個端點坐標就變得容易求了，所以就有了下面的代碼：
XML/HTML Code復制內容到剪貼板

var aasin = a*Math.sin(Math.atan((y2-y1)/(x2-x1)));
var aacos = a*Math.cos(Math.atan((y2-y1)/(x2-x1)))
var x3 = x1+asin;
var y3 = y1-acos;
var x4 = x1-asin;
var y4 = y1+acos;
var x5 = x2+asin;
var y5 = y2-acos;
var x6 = x2-asin;
var y6 = y2+acos;

　　x1、y1和x2、y2就是兩個端點，從而求出了四個端點的坐標。這樣一來，剪輯區域就是圈加矩形，代碼組織起來就是：
XML/HTML Code復制內容到剪貼板

var hastouch = "ontouchstart" in window?true:false,//判斷是否為移動設備
tapstart = hastouch?"touchstart":"mousedown",
tapmove = hastouch?"touchmove":"mousemove",
tapend = hastouch?"touchend":"mouseup";
canvas.addEventListener(tapstart , function(e){
e.preventDefault();
x1 = hastouch?e.targetTouches[0].pageX:e.clientX-canvas.offsetLeft;
y1 = hastouch?e.targetTouches[0].pageY:e.clientY-canvas.offsetTop;
　　//鼠標第一次點下的時候擦除一個圓形區域，同時記錄第一個坐標點
ctx.save()
ctx.beginPath()
ctx.arc(x1,y1,a,0,2*Math.PI);
ctx.clip()
ctx.clearRect(0,0,canvas.width,canvas.height);
ctx.restore();
canvas.addEventListener(tapmove , tapmoveHandler);
canvas.addEventListener(tapend , function(){
canvas.removeEventListener(tapmove , tapmoveHandler);
});
　　//鼠標移動時觸發該事件
function tapmoveHandler(e){
e.preventDefault()
x2 = hastouch?e.targetTouches[0].pageX:e.clientX-canvas.offsetLeft;
y2 = hastouch?e.targetTouches[0].pageY:e.clientY-canvas.offsetTop;
　　　　//獲取兩個點之間的剪輯區域四個端點
var aasin = a*Math.sin(Math.atan((y2-y1)/(x2-x1)));
var aacos = a*Math.cos(Math.atan((y2-y1)/(x2-x1)))
var x3 = x1+asin;
var y3 = y1-acos;
var x4 = x1-asin;
var y4 = y1+acos;
var x5 = x2+asin;
var y5 = y2-acos;
var x6 = x2-asin;
var y6 = y2+acos;
　　　　//保證線條的連貫，所以在矩形一端畫圓
ctx.save()
ctx.beginPath()
ctx.arc(x2,y2,a,0,2*Math.PI);
ctx.clip()
ctx.clearRect(0,0,canvas.width,canvas.height);
ctx.restore();
　　　　//清除矩形剪輯區域里的像素
ctx.save()
ctx.beginPath()
ctx.moveTo(x3,y3);
ctx.lineTo(x5,y5);
ctx.lineTo(x6,y6);
ctx.lineTo(x4,y4);
ctx.closePath();
ctx.clip()
ctx.clearRect(0,0,canvas.width,canvas.height);
ctx.restore();
　　　　//記錄最后坐標
x1 = x2;
y1 = y2;
}
})

　　如此一來，鼠標擦除的效果就實現了，不過還有一個要實現的點，就是大部分擦除的效果，當你擦了一定數量的像素后，就會自動把所有圖片內容呈現出來，這個效果，我是用imgData來實現的。代碼如下：
復制代碼

XML/HTML Code復制內容到剪貼板

var imgData = ctx.getImageData(0,0,canvas.width,canvas.height);
var dd = 0;
for(var x=0;x<imgData.width;x+=1){
for(var y=0;y<imgData.height;y+=1){
var i = (y*imgData.width + x)*4;
if(imgData.data[i+3] > 0){
dd++
}
}
}
if(dd/(imgData.width*imgData.height)<0.4){
canvas.className = "noOp";
}

　　獲取到imgData，對imgData里的像素進行遍歷，然后再對imgData的data數組里的rgba中的alpha進行分析，也就是分析透明度，如果像素被擦除了，那透明度就是0了，也就是把當前畫布中透明度不為0的像素的數量跟畫布總像素數進行比較，如果透明度不為0 的像素數比例低于40%，那說明當前畫布上就以后有百分六十以上的區域被擦除了，就可以自動呈現圖片了。

　　此處注意，我是把檢查像素這段代碼方法mouseup事件里面的，因為這個計算量相對來說還是不小，如果用戶狂點鼠標，就會狂觸發mouseup事件，也就是會瘋狂的觸發那個循環計算像素，計算量大到阻塞進程，導致界面卡住的情況，緩解辦法如下：加個timeout，延遲執行像素計算，而在每一次點擊的時候再清除timeout，也就是如果用戶點擊很快，這個計算也就觸發不了了，還有一個提升的辦法就是抽樣檢查，我上面的寫法是逐個像素檢查，逐個像素檢查的話像素量太大，肯定會卡的，所以可以采用抽樣檢查，比如每隔30個像素檢查一次，修改后的代碼如下：
復制代碼

XML/HTML Code復制內容到剪貼板

timeout = setTimeout(function(){
var imgData = ctx.getImageData(0,0,canvas.width,canvas.height);
var dd = 0;
for(var x=0;x<imgData.width;x+=30){
for(var y=0;y<imgData.height;y+=30){
var i = (y*imgData.width + x)*4;
if(imgData.data[i+3] >0){
dd++
}
}
}
if(dd/(imgData.width*imgData.height/900)<0.4){
canvas.className = "noOp";
}
},100)

　　這樣就可以較大限度的防止用戶狂點擊了，如果有其他更好的檢查方法歡迎給出意見，謝謝。

　　到了這一步就都寫完了，然后就是測試的時候了，結果并不樂觀，在android上還是卡啊卡啊，所以又得另想辦法，最終發現了繪圖環境中的globalCompositeOperation這個屬性，這個屬性的默認值是source-over，也就是，當你在已有像素上進行繪圖時會疊加，但是還有一個屬性是destination-out，官方解釋就是：在源圖像外顯示目標圖像。只有源圖像外的目標圖像部分才會被顯示，源圖像是透明的。好像不太好理解，但是其實自己測試一下就會發現很簡單，也就是在已有像素的基礎上進行繪圖時，你繪制的區域里的已有像素都會被置為透明，直接看張圖更容易理解：

globalCompositeOperation屬性效果圖解。
有了這個屬性后，就意味著不需要用到clip，也就不需要用sin、cos什么的計算剪輯區域，直接用條粗線就行了，這樣一來就能夠很大限度的降低了計算量，同時減少了繪圖環境API的調用，性能提升了，在android上運行應該也會流暢很多，下面是修改后的代碼：

XML/HTML Code復制內容到剪貼板

//通過修改globalCompositeOperation來達到擦除的效果
function tapClip(){
var hastouch = "ontouchstart" in window?true:false,
tapstart = hastouch?"touchstart":"mousedown",
tapmove = hastouch?"touchmove":"mousemove",
tapend = hastouch?"touchend":"mouseup";
canvas.addEventListener(tapstart , function(e){
　　　　 clearTimeout(timeout)
e.preventDefault();
x1 = hastouch?e.targetTouches[0].pageX:e.clientX-canvas.offsetLeft;
y1 = hastouch?e.targetTouches[0].pageY:e.clientY-canvas.offsetTop;
ctx.lineCap = "round";　　//設置線條兩端為圓弧
ctx.lineJoin = "round";　　//設置線條轉折為圓弧
ctx.lineWidth = a*2;　　
ctx.globalCompositeOperation = "destination-out";
ctx.save();
ctx.beginPath()
ctx.arc(x1,y1,1,0,2*Math.PI);
ctx.fill();
ctx.restore();
canvas.addEventListener(tapmove , tapmoveHandler);
canvas.addEventListener(tapend , function(){
canvas.removeEventListener(tapmove , tapmoveHandler);
　　　　　　　timeout = setTimeout(function(){
var imgData = ctx.getImageData(0,0,canvas.width,canvas.height);
var dd = 0;
for(var x=0;x<imgData.width;x+=30){
for(var y=0;y<imgData.height;y+=30){
var i = (y*imgData.width + x)*4;
if(imgData.data[i+3] > 0){
dd++
}
}
}
if(dd/(imgData.width*imgData.height/900)<0.4){
canvas.className = "noOp";
}
　　　　　　　},100)
});
function tapmoveHandler(e){
e.preventDefault()
x2 = hastouch?e.targetTouches[0].pageX:e.clientX-canvas.offsetLeft;
y2 = hastouch?e.targetTouches[0].pageY:e.clientY-canvas.offsetTop;
ctx.save();
ctx.moveTo(x1,y1);
ctx.lineTo(x2,y2);
ctx.stroke();
ctx.restore()
x1 = x2;
y1 = y2;
}
})
}

　　擦除那部分代碼就這么一點，也就相當于畫圖功能，直接設置line屬性后通過lineTo進行繪制線條，只要事前把globalCompositeOperation設成destination-out，你所進行的一切繪制，都變成了擦除效果。鼠標滑動觸發的事件里面代碼也少了很多，繪圖對象的調用次數減少了，計算也減少了，性能提升大大滴。

　　改好代碼后就立即用自己的android機子測試了一下，果然如此，跟上一個相比，流暢了很多，至少達到了客戶要求的能玩的地步了。

　　源碼地址：https://github.com/whxaxes/canvas-test/blob/gh-pages/src/Funny-demo/clip/clip.html
