前言

本筆記通過記錄 數據包 在網絡中的生命履歷來引出一些網絡基礎知識，如：

MAC、ARP、IP、子網掩碼、網關、集線器、交換機、路由器這些概念都是在鏈路層和網絡層。
（這些都不做嚴謹?shù)恼f明，只是為了更好的了解而表達的個人描述）

數據包簡要生命周期

瀏覽本小節的時候遇到疑問點可以可以跳到理解區 check 一下有沒有答案。

數據包：

簡單路徑：源主機 -> 目標主機。可能路徑：源主機 -> 交換機A -> 路由器A -> 路由器B -> 交換機B -> 目標主機。

參考圖：

源主機視角：

• 需要知道 本地IP 和 目標IP。
• 通過子網掩碼判斷是否在同一個子網中。
• 同一子網，則直接獲取目標主機的MAC地址，發送出去。
• 不同子網，獲取默認網關的 MAC，把數據包發給默認網關設備。

交換機視角：

• 收到的數據包必須有目標 MAC 地址。
• 通過 MAC 地址表查映射關系。
• 查到了就按照映射關系從我的指定端口發出去。
• 查不到就所有端口都發出去。

路由器視角：

• 收到的數據包必須有目標 IP 地址。
• 通過路由表查映射關系。
• 查到了就按照映射關系從我的指定端口發出去（不在任何一個子網范圍，走其路由器的默認網關也是查到了）。
• 查不到則返回一個路由不可達的數據包。

三張表：

• arp 緩存表 是不斷通過 arp 協議的請求逐步完善起來的。
• 交換機中的 MAC 地址表，用于映射 MAC 地址和它的端口。
• 路由器中的 路由表 用于映射 IP 地址(段)和它的端口。

理解區

數據包

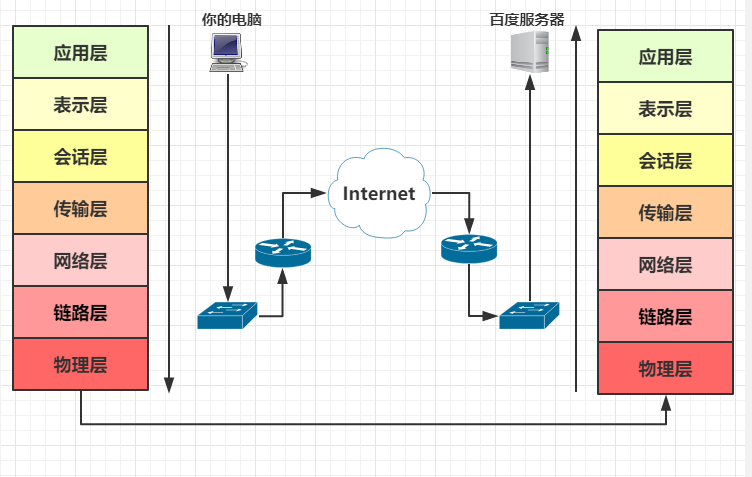

得先了解 TCP/IP 網絡七層級及各級的作用和數據封裝。

• 應用層
• 表示層
• 會話層
• 傳輸層
• 網絡層（本節需要了解）
• 數據鏈路層（本節需要了解）
• 物理層

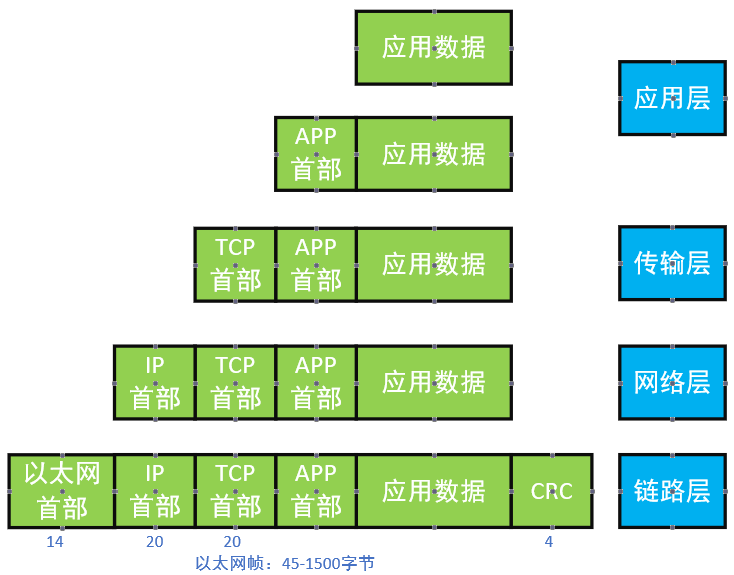

應用層的數據一層一層通過包裝下來，通過物理層的物理設備發出去，到最終目的主機后，又像扒洋蔥一樣，一層一層扒開，最終到達應用層后的數據和源主機應用層的數據一樣。如圖：

名詞說明：

IP：主機地址。屬于網絡層地址。

一般用于源主機和最終目標主機中。

MAC：設備地址。屬于數據鏈路層地址。

一般用于當前設備和下一設備中（不一定是最終設備）。

子網掩碼：用于判斷 IP 處于哪個網段。

一般用于比較兩個 IP 是否處于同一個子網中。

默認網關：

若發送的數據不在本子網，就丟給默認網關處理。

一般用于與外網通信。

默認網關IP一般都設為路由器IP，因為一般都是通過路由器與外網通信。

ARP：

是一種地址解析協議。根據IP地址來獲取MAC地址的。

源主機攜帶IP數據廣播給通過支持ARP設備連接起來的多主機，若目標IP對于，則該主機返回攜帶MAC數據給源主機。

集線器：

字面理解即可，如何一臺主機數據發到集線器，都廣播到所有出口。

作用在物理層（第一層），不對MAC操作。

交換機：

比集線器高級，不再是廣播到所有出口，而是只轉發到目標MAC的出口。

作用在數據鏈路層（第二層），參考MAC，只轉發到目標MAC的出口。

工作在局域網內。

路由器：

比交換機高級。

具有路由功能。

作用在網絡層（第三層），參考IP。

連接局域網和外網。

MAC

MAC：設備地址。屬于數據鏈路層地址。
一般用于當前設備和下一設備中（不一定是最終設備）。

IP

IP：主機地址。屬于網絡層地址。

一般用于源主機和最終目標主機中。

子網

子網掩碼 判斷是否在同一子網：
IP 與 子網掩碼 做 按位與 ，就可以得出該 IP 的子網網段。
如：

子網掩碼：255.255.255.0

IP-1: 192.168.1.2 255.255.255.0 = 192.168.1.0

IP-2: 192.168.1.123 255.255.255.0 = 192.168.1.0

IP-3: 192.168.2.123 255.255.255.0 = 192.168.2.0

因為 192.168.1.0 = 192.168.1.0，所以IP-1與IP-2處于同一子網。

因為 192.168.1.0 != 192.168.2.0，所以IP-1與IP-3不在同一子網。

在發數據包時，子網的作用：

• 若源IP和目標IP在同一子網：直接獲取目標IP主機的MAC，然后把數據包丟出去。
• 若源IP和目標IP不在同一子網：獲取默認網關的 MAC ，然后把數據包丟給默認網關那邊。

ARP

ARP：

• 是一種地址解析協議。根據IP地址來獲取MAC地址的。
• 源主機攜帶IP數據廣播給通過支持ARP設備連接起來的多主機，若目標IP對于，則該主機返回攜帶MAC數據給源主機。如圖：

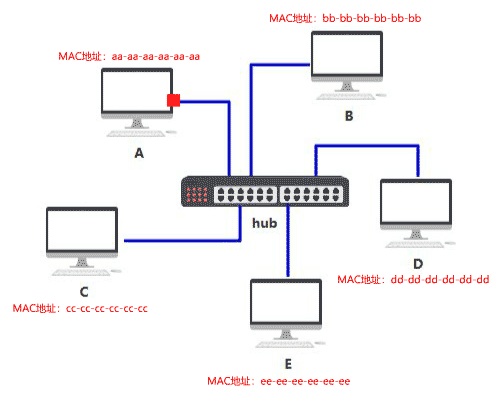

集線器

字面理解即可，如何一臺主機數據發到集線器，都廣播到所有出口。
作用在物理層（第一層），不對MAC操作。
如圖：

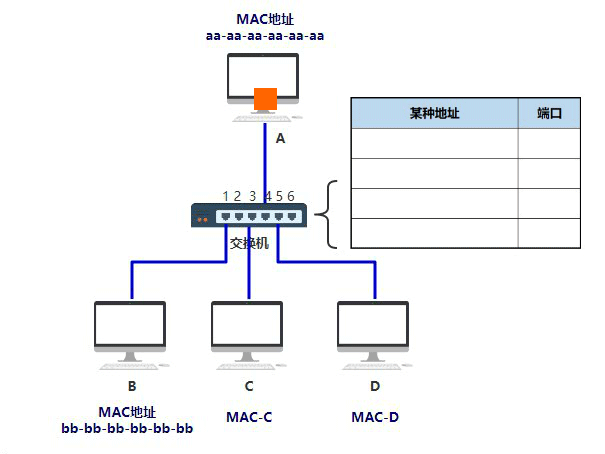

交換機

比集線器高級，不再是廣播到所有出口，而是只轉發到目標MAC的出口。
作用在數據鏈路層（第二層），參考MAC，只轉發到目標MAC的出口。
工作在局域網內。

交換機連接：
左邊交換機的地址表：
