【OpenCV】⚠️高手勿入!⚠️ 半小時學會基本操作 ⚠️ 直方圖
概述
OpenCV 是一個跨平臺的計算機視覺庫, 支持多語言, 功能強大. 今天小白就帶大家一起攜手走進 OpenCV 的世界. (第 20 課)
直方圖
原圖:
cv2.calcHist()可以幫助我們統計像素并得到直方圖.
格式:
calcHist(images, channels, mask, histSize, ranges, hist=None, accumulate=None)
參數:
- images: 輸入圖像
- channels: 顏色通道
- mask: 掩模
- histSize: bin 的數目, 用中括號括起來
- ranges: 像素范圍 [0, 256]

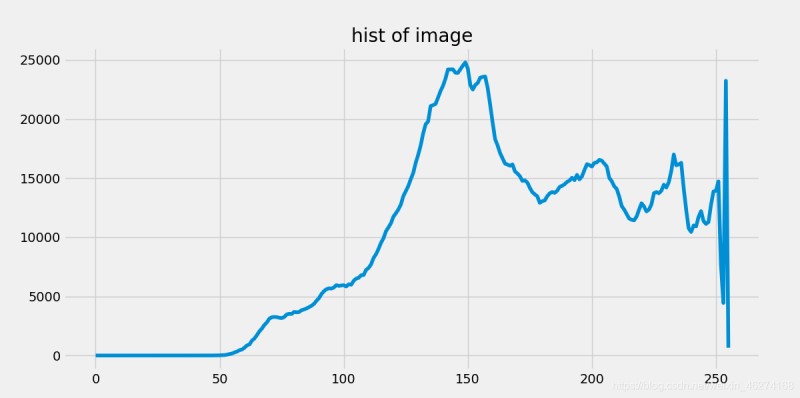

例 1 (灰度圖統計直方圖):
import cv2
from matplotlib import pyplot as plt
plt.style.use("fivethirtyeight")
# 讀取圖片, 并轉換成灰度圖
img = cv2.imread("girl.jpg", 0)
# 獲取直方圖
hist = cv2.calcHist([img], [0], None, [256], [0, 256])
print(hist)
# 直方圖展示
plt.figure(figsize=(12, 6))
plt.plot(hist)
plt.title("hist of image")
plt.show()
輸出結果:

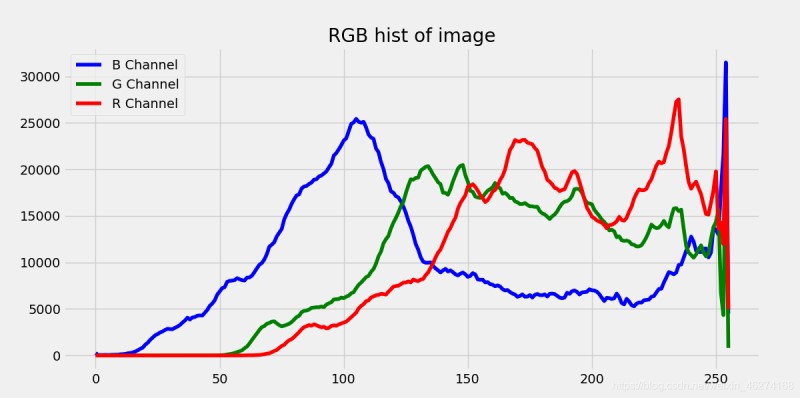

例 2 (RGB 三通道直方圖):
import cv2
from matplotlib import pyplot as plt
plt.style.use("fivethirtyeight")
plt.figure(figsize=(12, 6))
# 讀取圖片
img = cv2.imread("girl.jpg")
# 顏色通道
color = ["b", "g", "r"]
# 獲取直方圖
for i, c in enumerate(color):
hist = cv2.calcHist([img], [i], None, [256], [0, 256])
plt.plot(hist, color=c)
# 直方圖展示
plt.legend(["B Channel", "G Channel", "R Channel"])
plt.title("RGB hist of image")
plt.show()
輸出結果:

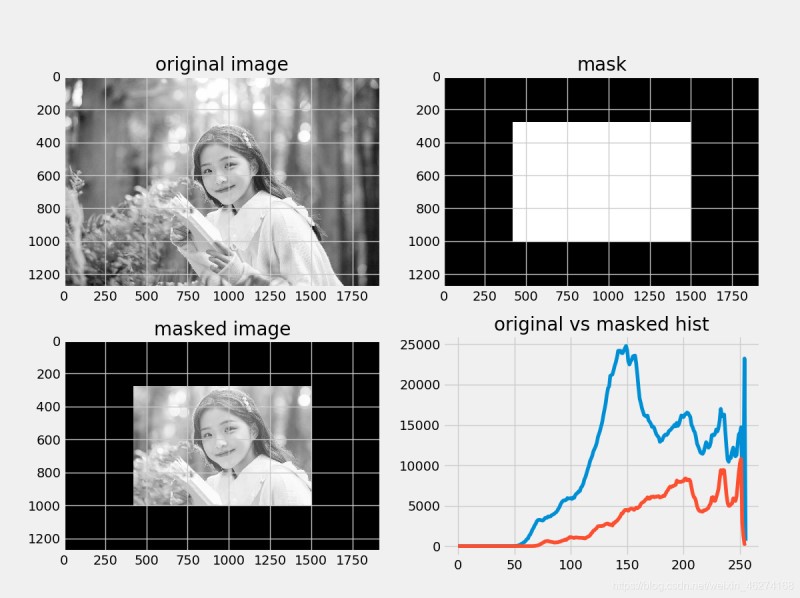

直方圖 + mask
例子:
import numpy as np
import cv2
from matplotlib import pyplot as plt
plt.style.use("fivethirtyeight")
# 讀取圖片, 并轉換成灰度圖
img = cv2.imread("girl.jpg", 0)
# 創建mask
mask = np.zeros(img.shape, np.uint8)
mask[280:1000, 420:1500] = 255
# 獲取mask后的圖像
masked_img = cv2.bitwise_and(img, img, mask=mask)
# 直方圖
hist_full = cv2.calcHist([img], [0], None, [256], [0, 256])
hist_mask = cv2.calcHist([img], [0], mask, [256], [0, 256])
# 圖片展示
f, ax = plt.subplots(2, 2, figsize=(12, 9))
ax[0, 0].imshow(img, 'gray')
ax[0, 0].set_title("original image")
ax[0, 1].imshow(mask, 'gray')
ax[0, 1].set_title("mask")
ax[1, 0].imshow(masked_img, 'gray')
ax[1, 0].set_title("masked image")
ax[1, 1].plot(hist_full)
ax[1, 1].plot(hist_mask)
ax[1, 1].set_title("original vs masked hist")
plt.show()
輸出結果:

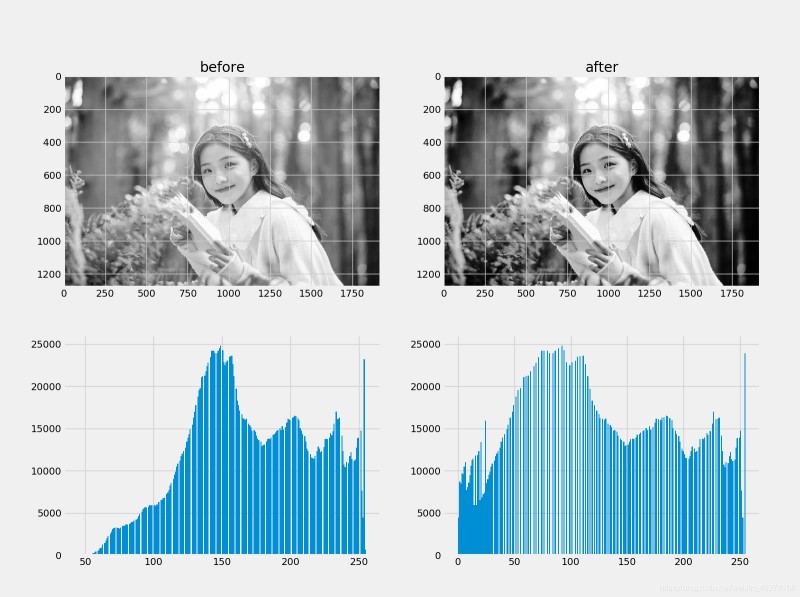

直方圖均衡化
直方圖均衡化 (Histogram Equalization) 是一種增強圖片對比度的方法. 將一副圖像的直方圖分布變成近似均勻分布.
格式:
cv2.equalizeHist(src, dst=None)
例子:
import cv2
from matplotlib import pyplot as plt
plt.style.use("fivethirtyeight")
# 讀取圖片, 并轉換成灰度圖
img = cv2.imread("girl.jpg", 0)
# 均衡化
img_equ = cv2.equalizeHist(img)
# 直方圖
f, ax = plt.subplots(2, 2, figsize=(16, 16))
ax[0, 0].imshow(img, "gray")
ax[0, 0].set_title("before")
ax[0, 1].imshow(img_equ, "gray")
ax[0, 1].set_title("after")
ax[1, 0].hist(img.ravel(), 256)
ax[1, 1].hist(img_equ.ravel(), 256)
plt.show()
輸出結果:
