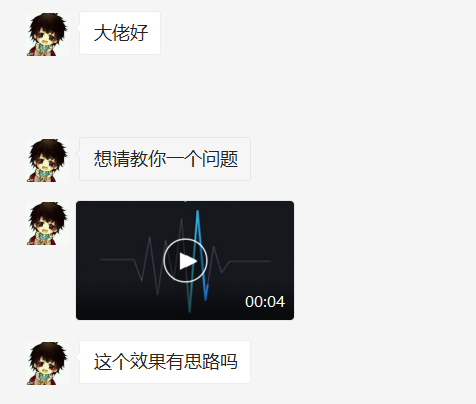

最近有讀者加我微信咨詢這個問題：

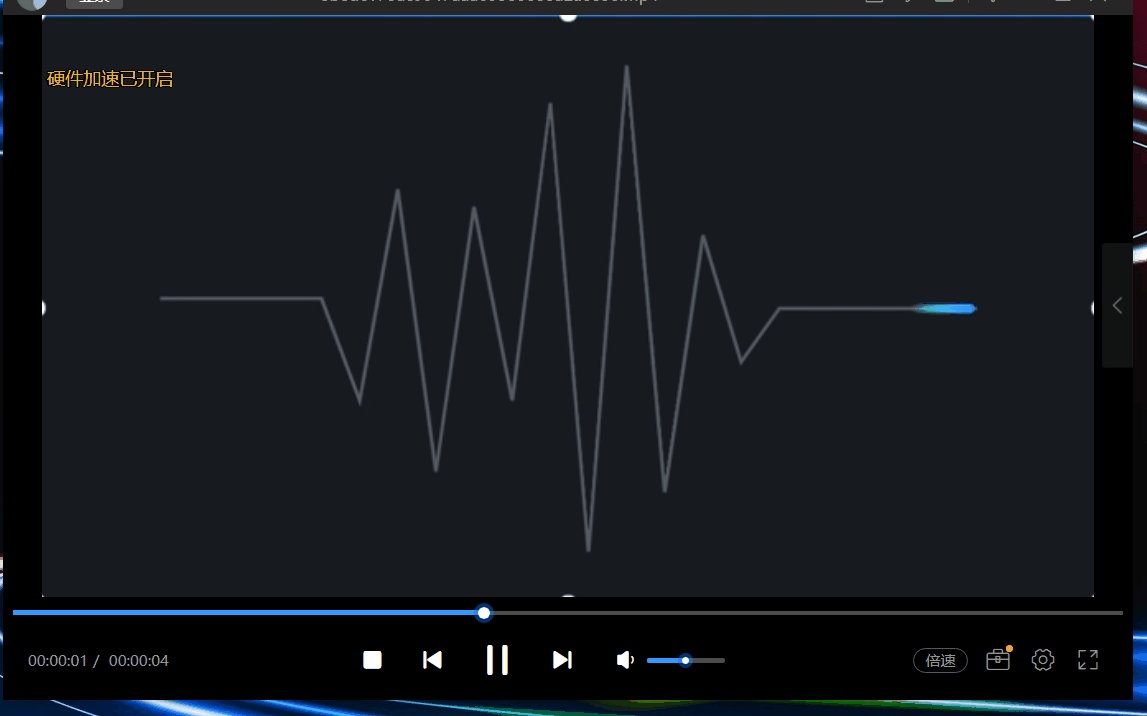

其中的效果是一個折線路徑動畫效果，如下圖所示：
要實現以上路徑動畫，一般可以使用svg的動畫功能。或者使用canvas繪制，結合路徑數學計算來實現。
如果用canvas來繪制，其中的難點在于：
- 需要計算子路徑，這塊計算比較復雜。（當然是可以實現的）
- 漸變的計算， 從圖中可以看出，動畫的子路徑是有漸變效果的，如果要分段計算漸變也很復雜。
本文介紹一種思路，使用clip方法，動態移動clip的區域，來達到近似的效果。具體怎么做。
繪制灰色路徑
繪制路徑的代碼比較簡單，此處就不詳細說明，下面代碼就模擬了了一個折線路徑的繪制：
ctx.beginPath();
ctx.moveTo(100,100);
ctx.lineTo(200,100);
ctx.lineTo(230,200);
ctx.lineTo(250,50);
ctx.lineTo(270,180);
ctx.lineTo(300,60);
ctx.lineTo(330,160);
ctx.lineTo(350,60);
ctx.lineTo(380,100);
ctx.lineTo(480,100);
ctx.strokeStyle = "gray";
ctx.lineJoin = "round";
ctx.stroke();

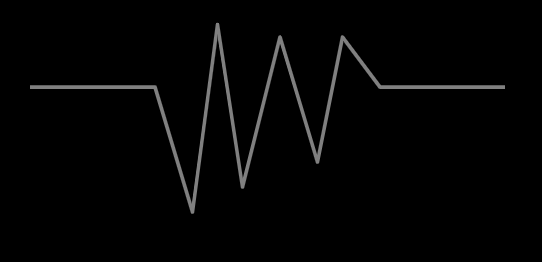

效果如下:
繪制亮色路徑
繪制亮色路徑的代碼和繪制灰色路徑的代碼一樣，只是樣式是一個亮的顏色：
ctx.save();
ctx.beginPath();
ctx.moveTo(100,100);
ctx.lineTo(200,100);
ctx.lineTo(230,200);
ctx.lineTo(250,50);
ctx.lineTo(270,180);
ctx.lineTo(300,60);
ctx.lineTo(330,160);
ctx.lineTo(350,60);
ctx.lineTo(380,100);
ctx.lineTo(480,100);
ctx.strokeStyle = "gray";
ctx.lineJoin = "round";
ctx.stroke();

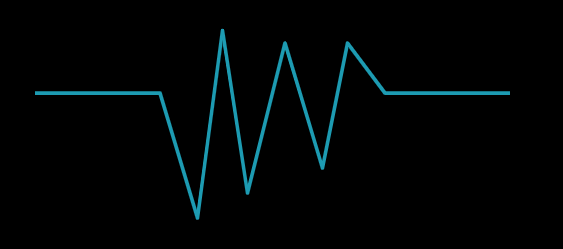

效果如下：
clip控制亮色路徑的繪制區域
canvas的clip方法可以控制繪制的區域，通過該方法，可以控制智繪制路徑的一部分：
ctx.beginPath();
ctx.rect(offset,0,100,500); // offset 等于0
ctx.clip();
...
ctx.stroke();

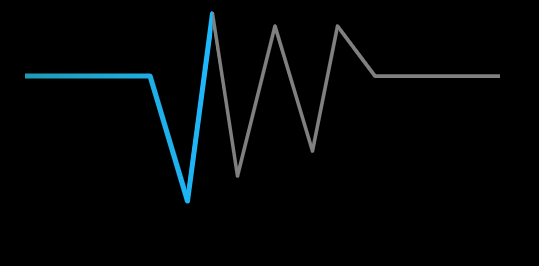

clip之后，亮色路徑就只會繪制一部分,如下圖：
動畫效果
通過不斷變化offset的值，就可以大道亮色路徑移動的效果，代碼如下：
offset += 2;
if(offset > 600){
offset = 100;
}
requestAnimationFrame(animate);

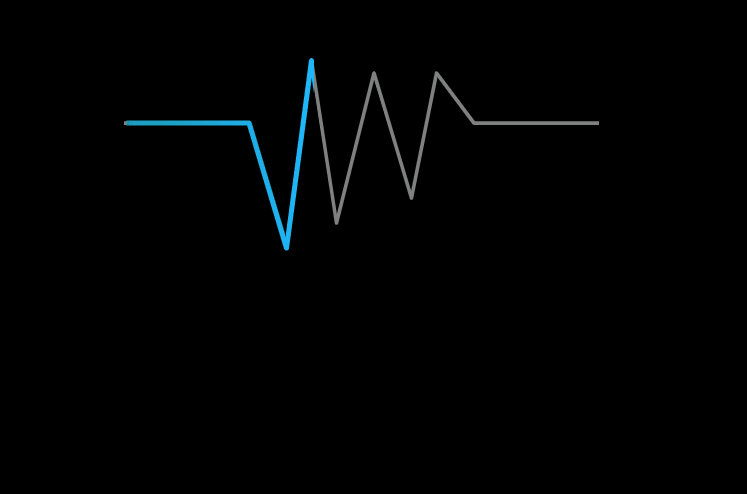

最終效果如下：
漸變
我們知道漸變沒法沿著任意路徑，如果計算折線，分段計算漸變又很麻煩。 其實在本案例中，雖然是折線，但是整體的運動方向總是從左往右的，所以可以用從左往右的漸變來近似模擬既可以：
function createGradient(ctx,x0,y0,x1,y1){
var grd = ctx.createLinearGradient(x0,y0,x1,y1);
grd.addColorStop(0,'#129ab3');
grd.addColorStop(1,"#19b5fe");
return grd;
}
ctx.strokeStyle = createGradient(ctx,offset,0,offset + 100,0);

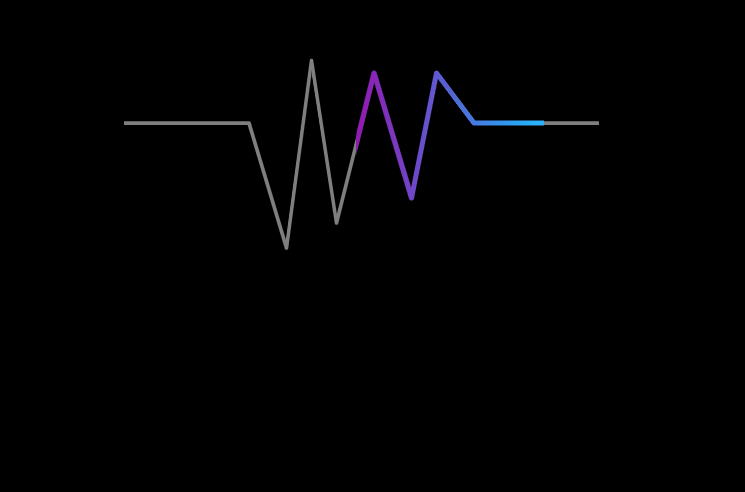

最終效果如下所示：
全部代碼
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<title>line animate</title>
<style>
canvas {
border: 1px solid #000;
}
</style>
</head>
<body>
<canvas id="canvas" width="600" height="400"></canvas>
<script>
var ctx = document.getElementById( 'canvas' ).getContext( '2d' );
var w = canvas.width,
h = canvas.height;
var x = w / 2,y = h / 2;
function setupCanvas(canvas) {
let width = canvas.width,
height = canvas.height,
dpr = window.devicePixelRatio || 1.0;
if (dpr != 1.0 ) {
canvas.style.width = width + "px";
canvas.style.height = height + "px";
canvas.height = height * dpr;
canvas.width = width * dpr;
ctx.scale(dpr, dpr);
}
}
setupCanvas(canvas);
var offset = 100;
function createGradient(ctx,x0,y0,x1,y1){
var grd = ctx.createLinearGradient(x0,y0,x1,y1);
grd.addColorStop(0,'#9a12b3');
grd.addColorStop(1,"#19b5fe");
return grd;
}
function animate(){
ctx.fillStyle = "black";
ctx.fillRect(0,0,canvas.width,canvas.height);
ctx.lineWidth = 3;
ctx.save();
ctx.beginPath();
ctx.moveTo(100,100);
ctx.lineTo(200,100);
ctx.lineTo(230,200);
ctx.lineTo(250,50);
ctx.lineTo(270,180);
ctx.lineTo(300,60);
ctx.lineTo(330,160);
ctx.lineTo(350,60);
ctx.lineTo(380,100);
ctx.lineTo(480,100);
ctx.strokeStyle = "gray";
ctx.lineJoin = "round";
ctx.stroke();
ctx.beginPath();
ctx.rect(offset,0,150,500);
ctx.clip();
ctx.beginPath();
ctx.moveTo(100,100);
ctx.lineTo(200,100);
ctx.lineTo(230,200);
ctx.lineTo(250,50);
ctx.lineTo(270,180);
ctx.lineTo(300,60);
ctx.lineTo(330,160);
ctx.lineTo(350,60);
ctx.lineTo(380,100);
ctx.lineTo(480,100);
ctx.lineWidth = 4;
ctx.strokeStyle = createGradient(ctx,offset,0,offset + 150,0);
ctx.lineCap = "round";
// ctx.globalCompositeOperation = 'lighter';
ctx.lineJoin = "round";
ctx.stroke();
ctx.restore();
offset += 2;
if(offset > 600){
offset = 100;
}
requestAnimationFrame(animate);
}
animate();
</script>
</body>
</html>
總結
其實整體思路是用了近似，而不是嚴格的控制路徑長度和漸變效果，這樣可以更方便實現以上功能。 其實人眼有時候是分辨不出來一些細節，可視化，有的時候只有能夠達到讓人“覺得”是那么回事，其實目的也就達到了。
以上方案只能適用于，折線路徑的整體方向是一致的。如果整體方向是先水平向右，然后在垂直向下，或者甚至出現往回拐的情況，就不適合了。
