突然有個想法，如果能把一些用到不同的知識點放到同一個界面上，并且放到一個盒子里，這樣我如果要看什么東西就可以很直接顯示出來，而且這個盒子一定要能打開。我用HT實現了我的想法，代碼一百多行，這么少的代碼能實現這種效果我覺得還是牛的。

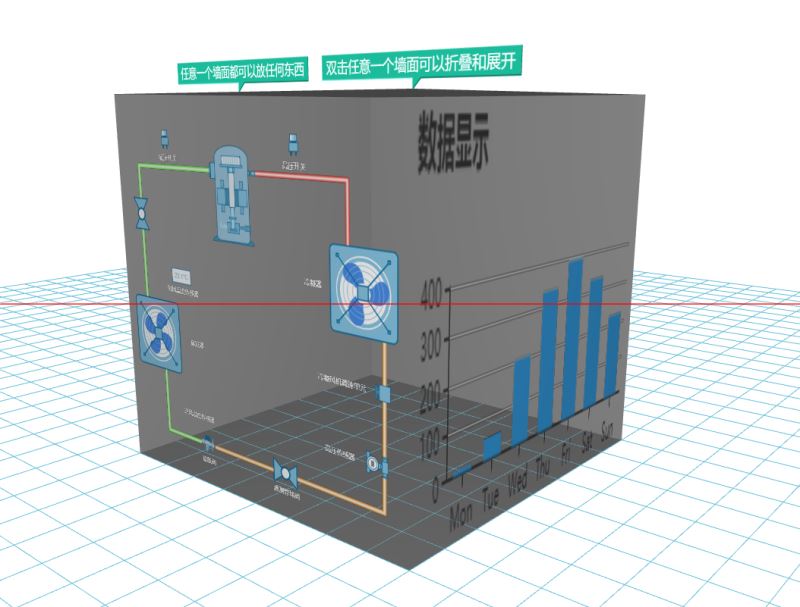

先來看看效果圖：
這個例子最基礎的就是最外層的盒子了，所以我們先來看看如何實現它：
var box = new ht.CSGBox();
dataModel.add(box);
用HT可以很輕易地實現這個盒子，在HT中封裝了很多基礎圖元類型，我們經常用到的ht.Node也是其中一個，這樣我們可以不用反復地寫相同的代碼來完成基礎的實現。
這個例子中用的封裝好的基礎圖元是ht.CSGBox，一個盒子模型，可以參考HT for Web 建模手冊，我們?cè)谑謨?cè)中可以看到，在CSGBox中我們只能操作這個盒子的各個面，如果你想要自己設置一些特殊的功能，只需要操作ht.Style（HT for Web 風格手冊）即可。
要想實現在盒子上的一個面上添加貼圖，我能想到的只有HT封裝的ht.Default.setImage函數了。
這邊我實現的方法是參考HT的editor來運作的，重新聲明一個graphview組件和一個datamodel數據模型，然后通過ht.Default.xhrLoad方法調用json，在方法中用ht.Default.parse將text轉成json格式，然后反序列化將json里面的內容展現成可視化的界面，再設置動畫，再立即刷新用到這個json的界面，否則就算設置了動畫，畫面也不會改變。
ht.Default.xhrLoad('displays/demo/pump.json', function(text){
const json = ht.Default.parse(text);
pumpDM.deserialize(json);
var currentRotation = 0;
var lastTime = new Date().getTime();
setInterval(function(){
var time = new Date().getTime();
var deltaTime = time - lastTime;
currentRotation += deltaTime * Math.PI / 180 * 0.3;
lastTime = time;
pumpDM.getDataByTag('fan1').setRotation(currentRotation);
pumpDM.getDataByTag('fan2').setRotation(currentRotation);
box.iv();
// g3d.iv();這邊也可以刷新g3d，但是局部刷新更省
pumpGV.validateImpl();
}, 10);
}, 10);
這個時候我不能把pumpGV和g3d都加到底層div上，并且我的意圖是把pumpGV加到g3d中的CSGBox中的一面上，所以為了讓pumpGV顯示出來 必須設置pumpGV的寬高，而這個寬高必須比我json畫出來的圖占的面積要大，不然顯示不完整。如果想看這個寬高對顯示的影響，可以自己改改看來玩玩。
pumpGV.getWidth = function() { return 600;}
pumpGV.getHeight = function(){ return 600;}
pumpGV.getCanvas().dynamic = true;//設置這個是為了讓canvas能動態顯示
echarts圖表的顯示也是很基礎的，只要再加上 canvas.dynamic = true，并且實時刷新gv即可。
最后，只需要將這兩個回傳的canvas傳入ht.Default.setImage中即可：
ht.Default.setImage('echart', charts(option));
ht.Default.setImage('pump', pumpGV.getCanvas());
ht.Default.drawImage函數生成新的圖實際上就是在canvas上畫圖，所以我們只要把我們已經畫好的canvas傳到ht.Default.setImage就可以生成圖片了。
有一點需要改進的，我們可以看到盒子上的線段，圖形，文字周邊都有一圈的鋸齒，因?yàn)槲覀冊谠O(shè)置字體時，同時設置了半透明，在處于半透明的情況下“blend”樣式會被關閉，這個時候我們就沒法控制樣式了，一般有透明度的時候需要將“all.transparent”設置為true，

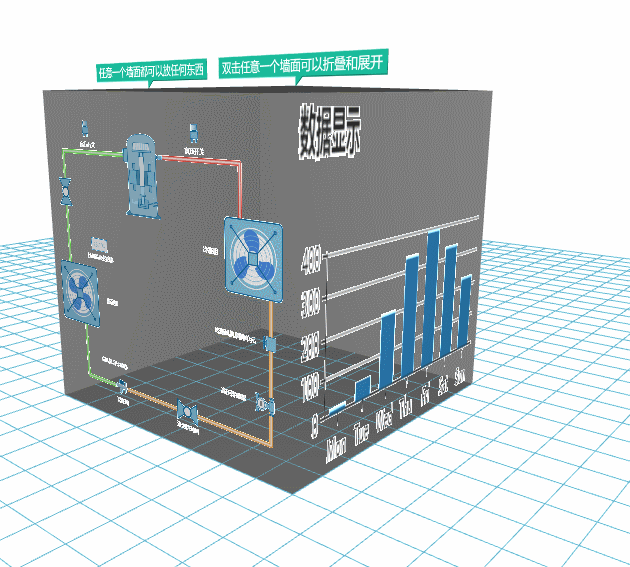

我們可以設置需要顯示的面的transparent: true即可。看下完成后的效果圖：
總結
