本文將結合實例代碼，介紹 OpenCV 如何查找輪廓、獲取邊界框。
代碼: contours.py

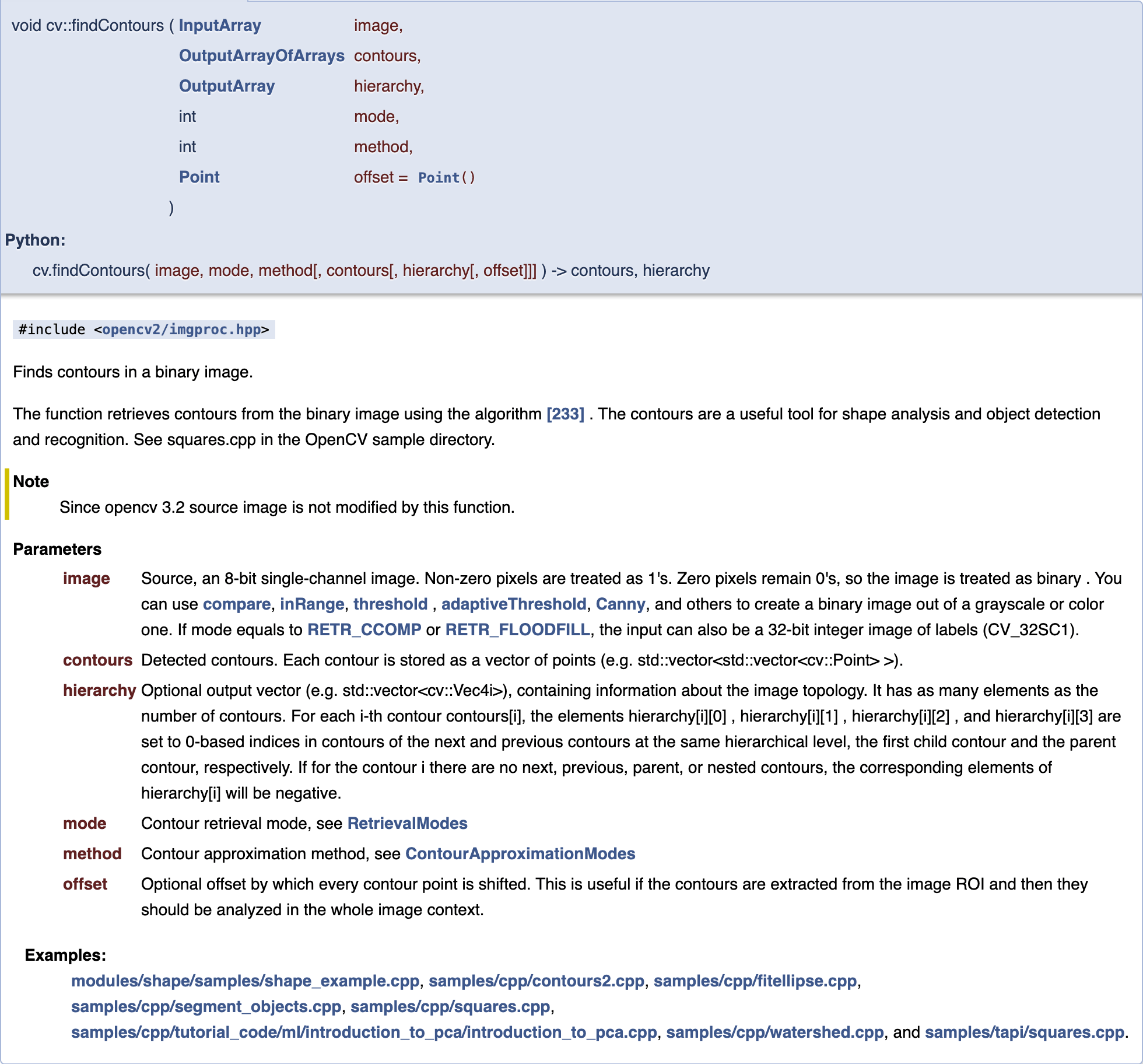

OpenCV 提供了 findContours 函數查找輪廓，需要以二值化圖像作為輸入、并指定些選項調用即可。
我們以下圖作為示例：
二值化圖像
代碼工程 data/ 提供了小狗和紅球的二值化掩膜圖像：

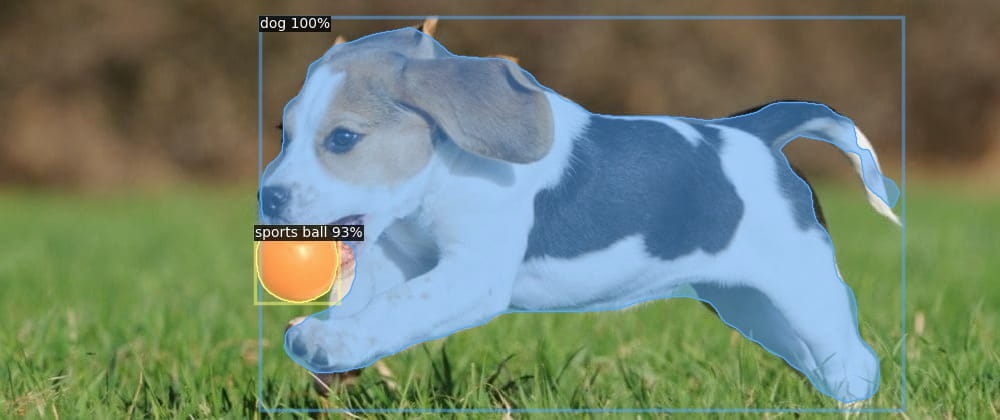

其使用預訓練好的實例分割模型來生成的，腳本可見 detectron2_seg_threshold.py。模型檢出結果，如下：
模型用的 Mask R-CNN 已有預測邊框。但其他模型會有只出預測掩膜的，此時想要邊框就可以使用 OpenCV 來提取。
本文代碼也提供了根據色域來獲取紅球掩膜的辦法：
import cv2 as cv
import numpy as np
# 讀取圖像
img = cv.imread(args.image, cv.IMREAD_COLOR)
# HSV 閾值，獲取掩膜
def _threshold_hsv(image, lower, upper):
hsv = cv.cvtColor(image, cv.COLOR_BGR2HSV)
mask = cv.inRange(hsv, lower, upper)
result = cv.bitwise_and(image, image, mask=mask)
return result, mask
_, thres = _threshold_hsv(img, np.array([0,110,190]), np.array([7,255,255]))
# 清除小點（可選）
kernel = cv.getStructuringElement(cv.MORPH_RECT, (3, 3), (1, 1))
thres = cv.morphologyEx(thres, cv.MORPH_OPEN, kernel)
查找輪廓
# 查找輪廓
# cv.RETR_EXTERNAL: 只查找外部輪廓
contours, hierarchy = cv.findContours(
threshold, cv.RETR_EXTERNAL, cv.CHAIN_APPROX_SIMPLE)
# 近似輪廓，減點（可選）
contours_poly = [cv.approxPolyDP(c, 3, True) for c in contours]
# 繪制輪廓
h, w = threshold.shape[:2]
drawing = np.zeros((h, w, 3), dtype=np.uint8)
for i in range(len(contours)):
cv.drawContours(drawing, contours_poly, i, (0, 255, 0), 1, cv.LINE_8, hierarchy)
獲取邊界框

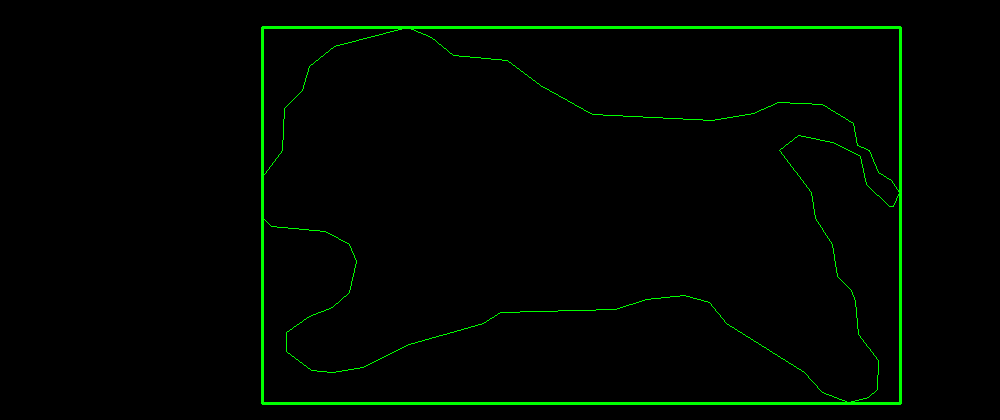

boundingRect 獲取邊界框，并繪制：
for contour in contours_poly:
rect = cv.boundingRect(contour)
cv.rectangle(drawing,
(int(rect[0]), int(rect[1])),
(int(rect[0]+rect[2]), int(rect[1]+rect[3])),
(0, 255, 0), 2, cv.LINE_8)

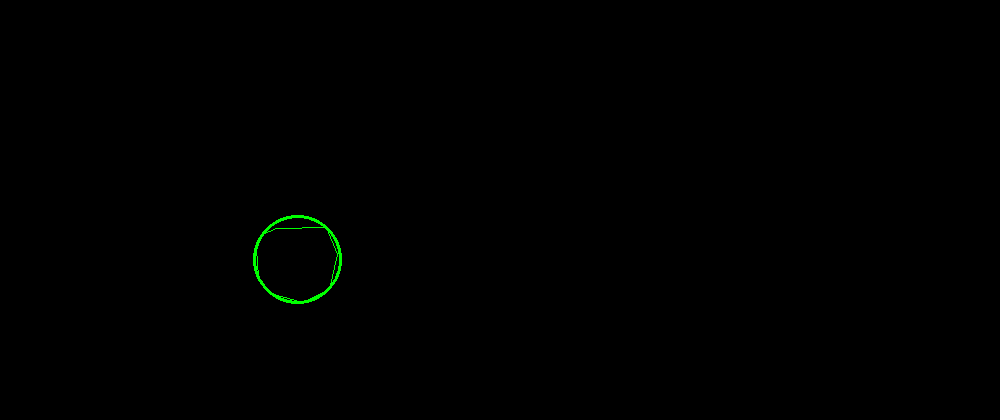

minEnclosingCircle 獲取邊界圈，并繪制：
for contour in contours_poly:
center, radius = cv.minEnclosingCircle(contour)
cv.circle(drawing, (int(center[0]), int(center[1])), int(radius),
(0, 255, 0), 2, cv.LINE_8)
參考
OpenCV Tutorials / Image Processing
