稀疏矩陣格式 coo_matrix

coo_matrix

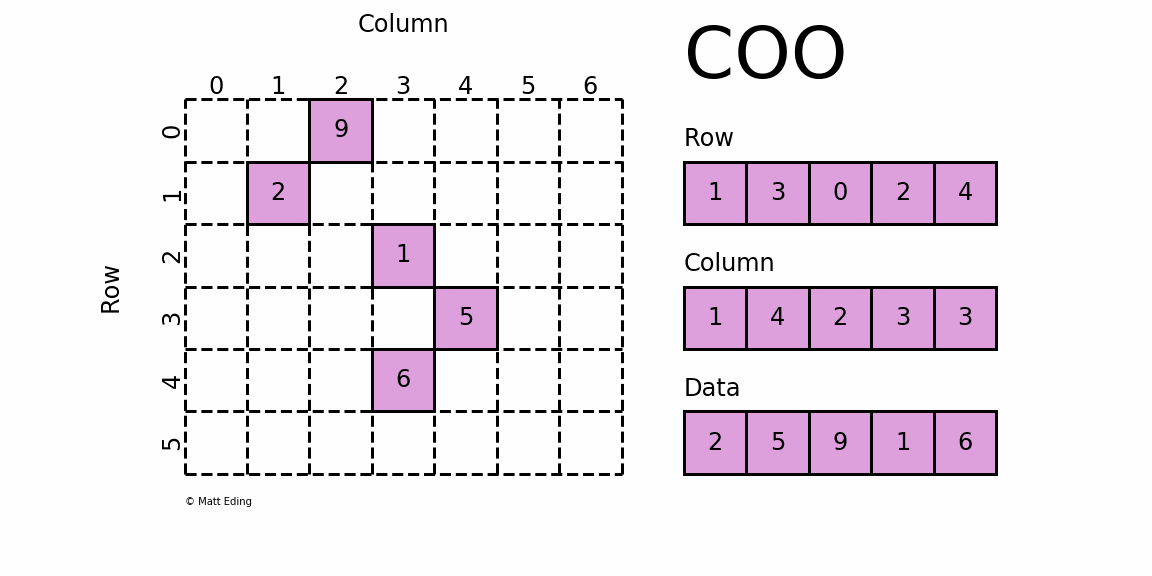

是最簡單的稀疏矩陣存儲方式，采用三元組(row, col, data)(或稱為ijv format)的形式來存儲矩陣中非零元素的信息。

在實際使用中，一般coo_matrix用來創建矩陣，因為coo_matrix無法對矩陣的元素進行增刪改操作；創建成功之后可以轉化成其他格式的稀疏矩陣（如csr_matrix、csc_matrix）進行轉置、矩陣乘法等操作。

coo_matrix可以通過四種方式實例化，除了可以通過coo_matrix(D), D代表密集矩陣；coo_matrix(S), S代表其他類型稀疏矩陣或者coo_matrix((M, N), [dtype])構建一個shape為M*N的空矩陣，默認數據類型是d，還可以通過(row, col, data)三元組初始化：

>>> import numpy as np
>>> from scipy.sparse import coo_matrix
>>> _row  = np.array([0, 3, 1, 0])
>>> _col  = np.array([0, 3, 1, 2])
>>> _data = np.array([4, 5, 7, 9])
>>> coo = coo_matrix((_data, (_row, _col)), shape=(4, 4), dtype=np.int)
>>> coo.todense()  # 通過toarray方法轉化成密集矩陣(numpy.matrix)
>>> coo.toarray()  # 通過toarray方法轉化成密集矩陣(numpy.ndarray)
array([[4, 0, 9, 0],
       [0, 7, 0, 0],
       [0, 0, 0, 0],
       [0, 0, 0, 5]])

上面通過triplet format的形式構建了一個coo_matrix對象，我們可以看到坐標點(0,0)對應值為4，坐標點(1,1)對應值為7等等，這就是coo_matrix。coo_matrix對象有很多方法，大多數是elementwise的操作函數；coo_matrix對象有以下屬性：

dtype dtype

矩陣中元素的數據類型

shape 2-tuple

獲取矩陣的shape

ndim int

獲取矩陣的維度，當然值是2咯

nnz

存儲值的個數，包括顯示聲明的零元素(注意)

data

稀疏矩陣存儲的值，是一個一維數組，即上面例子中的_data

row

與data同等長度的一維數組，表征data中每個元素的行號

col

與data同等長度的一維數組，表征data中每個元素的列號

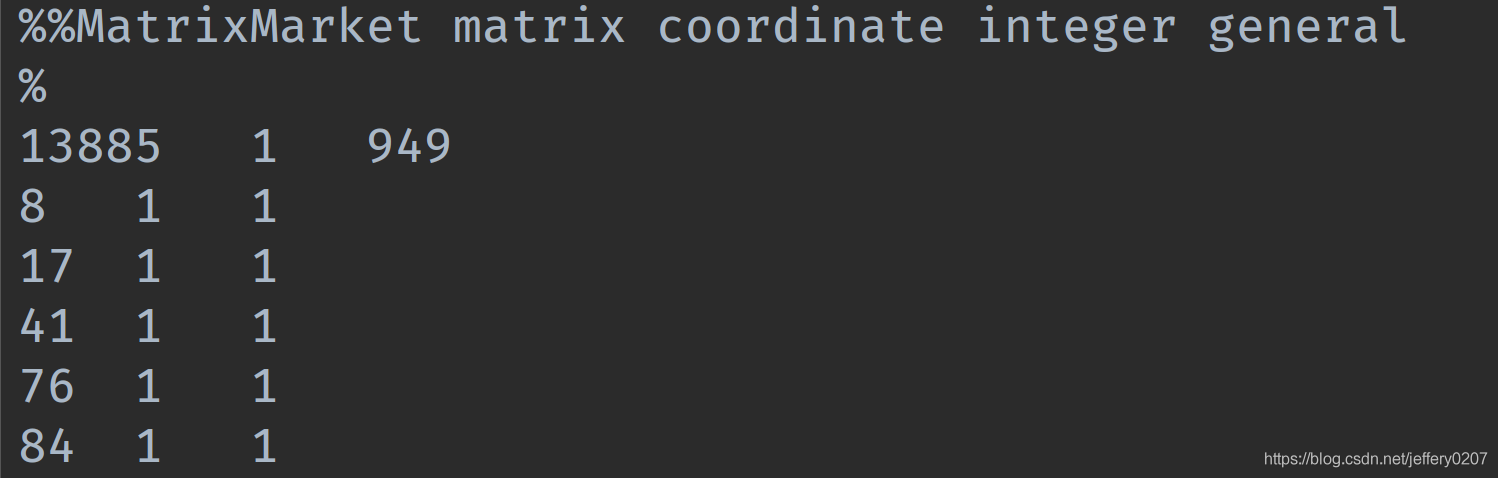

在實際應用中，coo_matrix矩陣文件通常存成以下形式，表示稀疏矩陣是coo_matrix(coordinate)，由13885行1列組成，共有949個元素值為非零，數據類型為整形。

​ 下面給出coo_matrix矩陣文件讀寫示例代碼，mmread()用于讀取稀疏矩陣，mmwrite()用于寫入稀疏矩陣，mminfo()用于查看稀疏矩陣文件元信息。(這三個函數的操作不僅僅限于coo_matrix)

from scipy.io import mmread, mmwrite, mminfo
HERE = dirname(__file__)
coo_mtx_path = join(HERE, 'data/matrix.mtx')
coo_mtx = mmread(coo_mtx_path)
print(mminfo(coo_mtx_path))
# (13885, 1, 949, 'coordinate', 'integer', 'general')
# (rows, cols, entries, format, field, symmetry)
mmwrite(join(HERE, 'data/saved_mtx.mtx'), coo_mtx)

coo_matrix的優點：

有利于稀疏格式之間的快速轉換（tobsr()、tocsr()、to_csc()、to_dia()、to_dok()、to_lil()）

允許又重復項（格式轉換的時候自動相加）

能與CSR / CSC格式的快速轉換

coo_matrix的缺點：

不能直接進行算術運算

csr_matrix ​

csr_matrix，全稱Compressed Sparse Row matrix，即按行壓縮的稀疏矩陣存儲方式，由三個一維數組indptr, indices, data組成。

這種格式要求矩陣元按行順序存儲，每一行中的元素可以亂序存儲。

那么對于每一行就只需要用一個指針表示該行元素的起始位置即可。

indptr存儲每一行數據元素的起始位置，indices這是存儲每行中數據的列號，與data中的元素一一對應。

​

csr_matrix可用于各種算術運算：它支持加法，減法，乘法，除法和矩陣冪等操作。

其有五種實例化方法，其中前四種初始化方法類似coo_matrix，即通過密集矩陣構建、通過其他類型稀疏矩陣轉化、構建一定shape的空矩陣、通過(row, col, data)構建矩陣。

其第五種初始化方式這是直接體現csr_matrix的存儲特征：csr_matrix((data, indices, indptr), [shape=(M, N)])，意思是，矩陣中第i行非零元素的列號為indices[indptr[i]:indptr[i+1]]，相應的值為data[indptr[i]:indptr[i+1]]

舉個例子：

>>> import numpy as np
>>> from scipy.sparse import csr_matrix
>>> indptr = np.array([0, 2, 3, 6])
>>> indices = np.array([0, 2, 2, 0, 1, 2])
>>> data = np.array([1, 2, 3, 4, 5, 6])
>>> csr = csr_matrix((data, indices, indptr), shape=(3, 3)).toarray()
array([[1, 0, 2],
       [0, 0, 3],
       [4, 5, 6]])

csr_matrix同樣有很多方法，其中tobytes()，tolist(), tofile()，tostring()值得注意，其他具體參考官方文檔，csr_matrix對象屬性前五個同coo_matrix，另外還有屬性如下：

indices

與屬性data一一對應，元素值代表在某一行的列號

indptr

csr_matrix各行的起始值，length(csr_object.indptr) == csr_object.shape[0] + 1

has_sorted_indices

判斷每一行的indices是否是有序的，返回bool值

csr_matrix的優點：

高效的算術運算CSR + CSR，CSR * CSR等高效的行切片快速矩陣運算

csr_matrix的缺點：

列切片操作比較慢（考慮csc_matrix）稀疏結構的轉換比較慢（考慮lil_matrix或doc_matrix）

csc_matrix

​ csc_matrix和csr_matrix正好相反，即按列壓縮的稀疏矩陣存儲方式，同樣由三個一維數組indptr, indices, data組成，如下圖所示：

其實例化方式、屬性、方法、優缺點和csr_matrix基本一致，這里不再贅述，它們之間唯一的區別就是按行或按列壓縮進行存儲。

而這一區別決定了csr_matrix擅長行操作；csc_matrix擅長列操作，進行運算時需要進行合理存儲結構的選擇。

lil_matrix

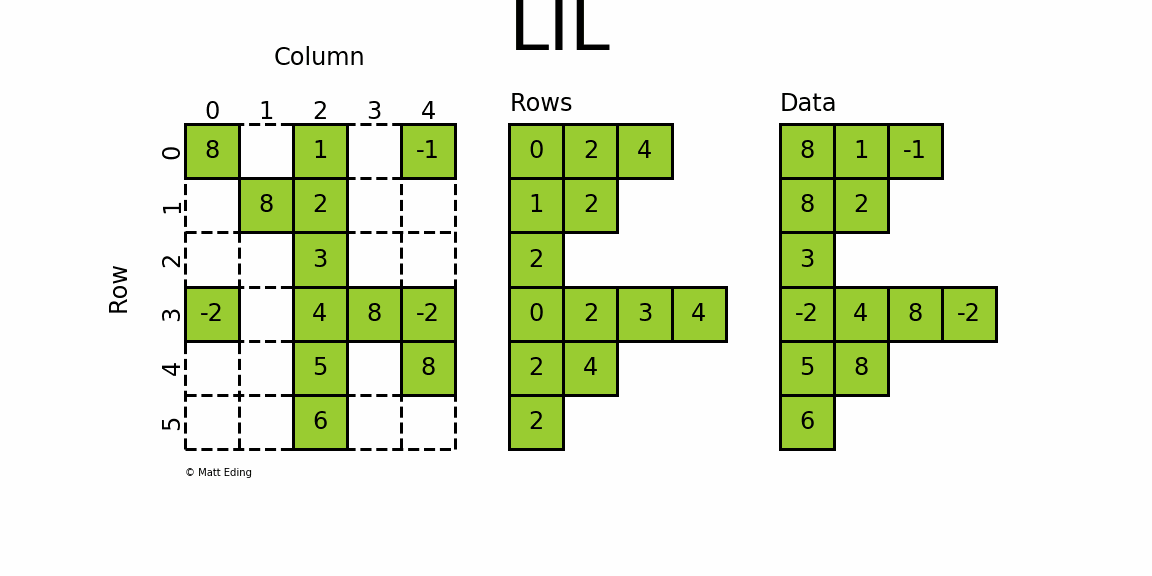

​ lil_matrix，即List of Lists format，又稱為Row-based linked list sparse matrix。它使用兩個嵌套列表存儲稀疏矩陣：data保存每行中的非零元素的值，rows保存每行非零元素所在的列號(列號是順序排序的)。

這種格式很適合逐個添加元素，并且能快速獲取行相關的數據。

其初始化方式同coo_matrix初始化的前三種方式：通過密集矩陣構建、通過其他矩陣轉化以及構建一個一定shape的空矩陣。

lil_matrix可用于算術運算：支持加法，減法，乘法，除法和矩陣冪。其屬性前五個同coo_matrix，另外還有rows屬性，是一個嵌套List，表示矩陣每行中非零元素的列號。

LIL matrix本身的設計是用來方便快捷構建稀疏矩陣實例，而算術運算、矩陣運算則轉化成CSC、CSR格式再進行，構建大型的稀疏矩陣還是推薦使用COO格式。

LIL format優點

支持靈活的切片操作行切片操作效率高，列切片效率低

稀疏矩陣格式之間的轉化很高效（tobsr()、tocsr()、to_csc()、to_dia()、to_dok()、to_lil()）

LIL format缺點

加法操作效率低 (consider CSR or CSC)

列切片效率低(consider CSC)

矩陣乘法效率低 (consider CSR or CSC)

dok_matrix ​

dok_matrix，即Dictionary Of Keys based sparse matrix，是一種類似于coo matrix但又基于字典的稀疏矩陣存儲方式，key由非零元素的的坐標值tuple(row, column)組成，value則代表數據值。

dok matrix非常適合于增量構建稀疏矩陣，并一旦構建，就可以快速地轉換為coo_matrix。

其屬性和coo_matrix前四項同；其初始化方式同coo_matrix初始化的前三種：通過密集矩陣構建、通過其他矩陣轉化以及構建一個一定shape的空矩陣。

對于dok matrix，可用于算術運算：它支持加法，減法，乘法，除法和矩陣冪；允許對單個元素進行快速訪問（ O(1) ）; 不允許重復。

>>> import numpy as np
>>> from scipy.sparse import dok_matrix
>>> np.random.seed(10)
>>> matrix = random(3, 3, format='dok', density=0.4)
>>> matrix[1, 1] = 33
>>> matrix[2, 1] = 10
>>> matrix.toarray()
array([[ 0.        ,  0.        ,  0.        ],
       [ 0.        , 33.        ,  0.        ],
       [ 0.19806286, 10.        ,  0.22479665]])
>>> dict(matrix)
{(2, 0): 0.19806286475962398, (2, 1): 10.0, (2, 2): 0.22479664553084766, (1, 1): 33.0}
>>> isinstance(matrix, dict)
True

在上面代碼最后可以看到，實際上dok_matrix實例也是dict實例，在實現上繼承了dict類。

dia_matrix

​ dia_matrix，全稱Sparse matrix with DIAgonal storage，是一種對角線的存儲方式。

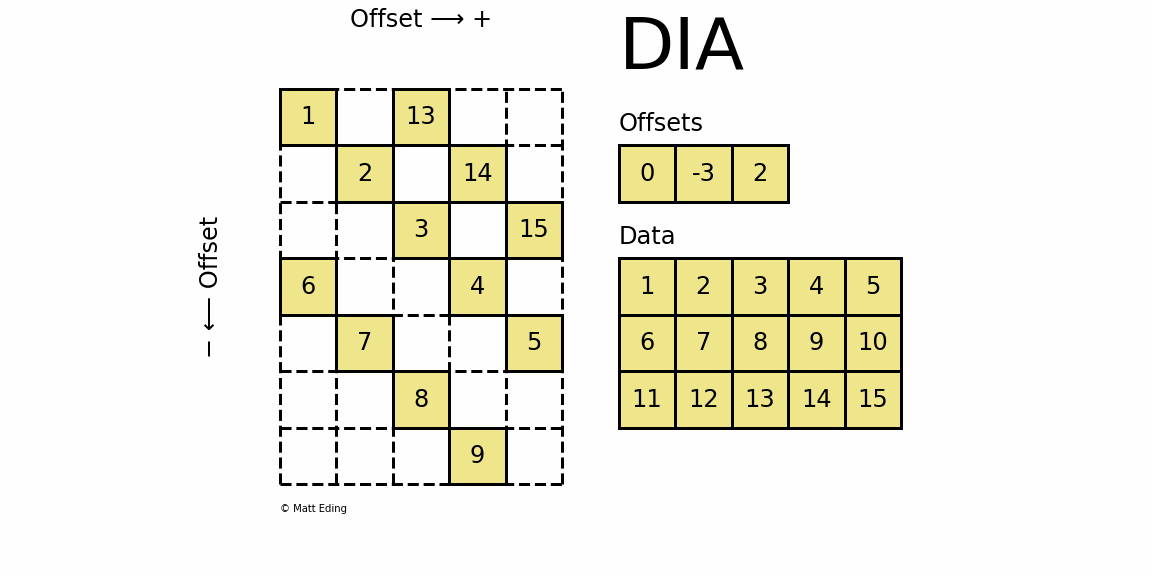

如下圖中，將稀疏矩陣使用offsets和data兩個矩陣來表示。offsets表示data中每一行數據在原始稀疏矩陣中的對角線位置k（k>0, 對角線往右上角移動；k0, 對角線往左下方移動；k=0，主對角線）。

該格式的稀疏矩陣可用于算術運算：它們支持加法，減法，乘法，除法和矩陣冪。

​dia_matrix五個屬性同coo matrix, 另外還有屬性offsets；dia_matrix有四種初始化方式，其中前三種初始化方式同coo_matrix前三種初始化方式，即：通過密集矩陣構建、通過其他矩陣轉化以及構建一個一定shape的空矩陣。

第四種初始化方式如下：

dia_matrix((data, offsets), shape=(M, N)) ,

​ 其中，data[k,:]存儲著稀疏矩陣offsets[k]對角線上的值

>>> data = np.arange(15).reshape(3, -1) + 1
>>> offsets = np.array([0, -3, 2])
>>> dia = sparse.dia_matrix((data, offsets), shape=(7, 5))
>>> dia.toarray()
array([[ 1,  0, 13,  0,  0],
       [ 0,  2,  0, 14,  0],
       [ 0,  0,  3,  0, 15],
       [ 6,  0,  0,  4,  0],
       [ 0,  7,  0,  0,  5],
       [ 0,  0,  8,  0,  0],
       [ 0,  0,  0,  9,  0]])

不是很常用,了解即可

bsr_matrix

​ bsr_matrix，全稱Block Sparse Row matrix，這種壓縮方式極其類似CSR格式，但使用分塊的思想對稀疏矩陣進行按行壓縮。所以，BSR適用于具有dense子矩陣的稀疏矩陣。該種矩陣有五種初始化方式，分別如下：

bsr_matrix(D, [blocksize=(R,C)])

D是一個M*N的二維dense矩陣；blocksize需要滿足條件：M % R = 0和N % C = 0，若不給定該參數，內部將會應用啟發式的算法自動決定一個合適的blocksize.

bsr_matrix(S, [blocksize=(R,C)])

S是指其他類型的稀疏矩陣

bsr_matrix((M, N), [blocksize=(R,C), dtype])

構建一個shape為M*N的空矩陣

bsr_matrix((data, ij), [blocksize=(R,C), shape=(M, N)])

data 和ij 滿足條件： a[ij[0, k], ij[1, k]] = data[k]

bsr_matrix((data, indices, indptr), [shape=(M, N)])

data.shape一般是k*R*C，其中R、C分別代表block的行和列長，k代表有幾個小block矩陣；第i行的塊列索引存儲在indices[indptr[i]:indptr[i+1]]，其值是data[ indptr[i]: indptr[i+1] ]。

bsr_matrix可用于算術運算：支持加法，減法，乘法，除法和矩陣冪。如下面的例子，對于許多稀疏算術運算，BSR比CSR和CSC更有效：

>>> from scipy.sparse import bsr_matrix
>>> import numpy
>>> indptr = np.array([0, 2, 3, 6])
>>> indices = np.array([0, 2, 2, 0, 1, 2])
>>> data = np.array([1, 2, 3, 4, 5, 6]).repeat(4).reshape(6, 2, 2)
>>> bsr_matrix((data,indices,indptr), shape=(6, 6)).toarray()
array([[1, 1, 0, 0, 2, 2],
       [1, 1, 0, 0, 2, 2],
       [0, 0, 0, 0, 3, 3],
       [0, 0, 0, 0, 3, 3],
       [4, 4, 5, 5, 6, 6],
       [4, 4, 5, 5, 6, 6]])

可以通過熱圖觀察矩陣有沒有明顯分塊模式再決定使不使用該方式

bsr matrix對象擁有9個屬性，前四個屬性與coo matrix相同，另外還有以下屬性(注意csr matrix和bsr matrix之間的區別與聯系)：

data

即稀疏矩陣的數組，data.shape一般是k*R*C

indices

與屬性data中的k個二維矩陣一一對應，元素值代表在某一行的列號

indptr

bsr各行起始起始值

blocksize

即tuple(R,C)

has_sorted_indices

判斷每一行的indices是否是有序的，返回bool值

實用函數

構造特殊稀疏矩陣

scipy.sparse模塊還包含一些便捷函數，用于快速構建單位矩陣、對角矩陣等，下面做一個簡單的匯總：
