有時候想要把幾張圖放在一起plot，比較好對比，subplot和subplots都可以實現，具體對比可以查看參考博文。這里用matplotlib庫的subplot來舉個栗子。
有兩個數據段，第一個數據是DataFrame類型，第二個是ndarray類型。每個數據都有3列，我想畫1*3的折線子圖，第一個數據的第n列和第二個數據的第n列畫在一張子圖上。先來看一下兩個數據長什么樣兒（為顯示方便，只看前5行）。
In [1]: testing_set.head() # DataFrame類型
Out [1]: Open High Low
0 778.81 789.63 775.80
1 788.36 791.34 783.16
2 786.08 794.48 785.02
3 795.26 807.90 792.20
4 806.40 809.97 802.83 # ndarray類型
In [2]: predicted_stock_price #這里就只看前5行
Out [2]: [[790.6911 796.39215 779.3191 ]
[790.24524 796.0866 778.9673 ]
[789.5737 795.52606 778.3751 ]
[790.1047 796.10864 778.92395]
[790.8686 796.94104 779.7281 ]]

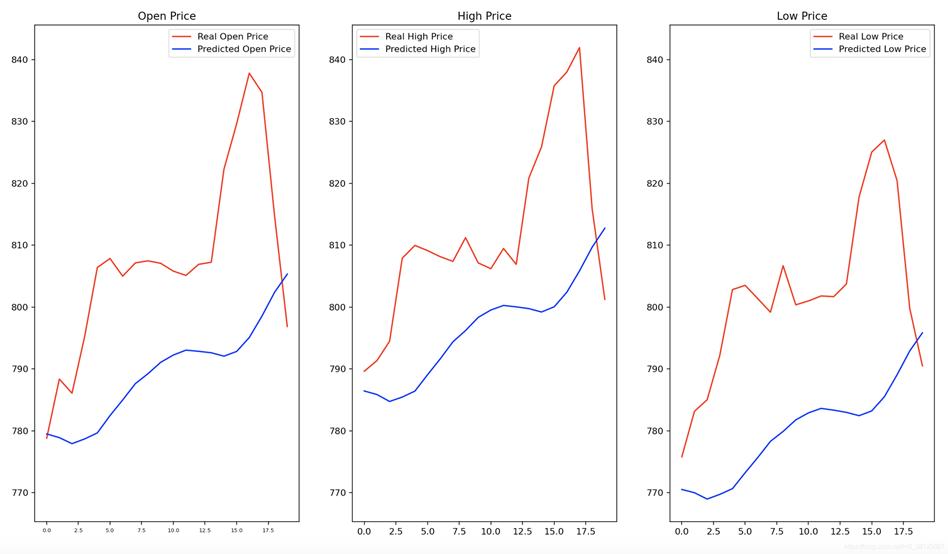

# 創建畫布
fig = plt.figure(figsize = (30,10), dpi = 80)
# 子圖1
ax1 = plt.subplot(131)
ax1.set_title('Open Price')
ax1.plot(testing_set.values[:,0], color = 'red', label = 'Real Open Price')
ax1.plot(predicted_stock_price[:,0], color = 'blue', label = 'Predicted Open Price')
plt.setp(ax1.get_xticklabels(), fontsize=6)
ax1.legend()
# 子圖2
ax2 = plt.subplot(132,sharey=ax1)
ax2.set_title('High Price')
ax2.plot(testing_set.values[:,1], color = 'red', label = 'Real High Price')
ax2.plot(predicted_stock_price[:,1], color = 'blue', label = 'Predicted High Price')
ax2.legend()
# 子圖3
ax3 = plt.subplot(133,sharey=ax1)
ax3.set_title('Low Price')
ax3.plot(testing_set.values[:,2], color = 'red', label = 'Real Low Price')
ax3.plot(predicted_stock_price[:,2], color = 'blue', label = 'Predicted Low Price')
ax3.legend()
plt.show()
