step函數概述
step函數用于繪制階梯圖。
根據源碼可知，step函數是對plot函數的輕量級封裝，很多概念和用法與plot函數非常相似。
def step(self, x, y, *args, where='pre', data=None, **kwargs):
cbook._check_in_list(('pre', 'post', 'mid'), where=where)
kwargs['drawstyle'] = 'steps-' + where
return self.plot(x, y, *args, data=data, **kwargs)
step函數簽名：
matplotlib.pyplot.step(x, y, *args, where='pre', data=None, **kwargs)
step函數調用簽名：
step(x, y, [fmt], *, data=None, where='pre', **kwargs)
step(x, y, [fmt], x2, y2, [fmt2], ..., *, where='pre', **kwargs)
其中：
- x：類數組結構，一維x軸坐標序列。一般假設x軸坐標均勻遞增。必備參數。
- y：類數組結構，一維y軸坐標序列。必備參數。
- fmt：格式字符串，與plot函數的fmt參數類似?？蛇x參數。官方建議只設置顏色格式。
- data：可索引數據，類似于plot函數。可選參數。
- **kwargs：類似于plot函數。
- where ：設置階梯所在位置，取值范圍為{'pre', 'post', 'mid'}，默認值為'pre'。

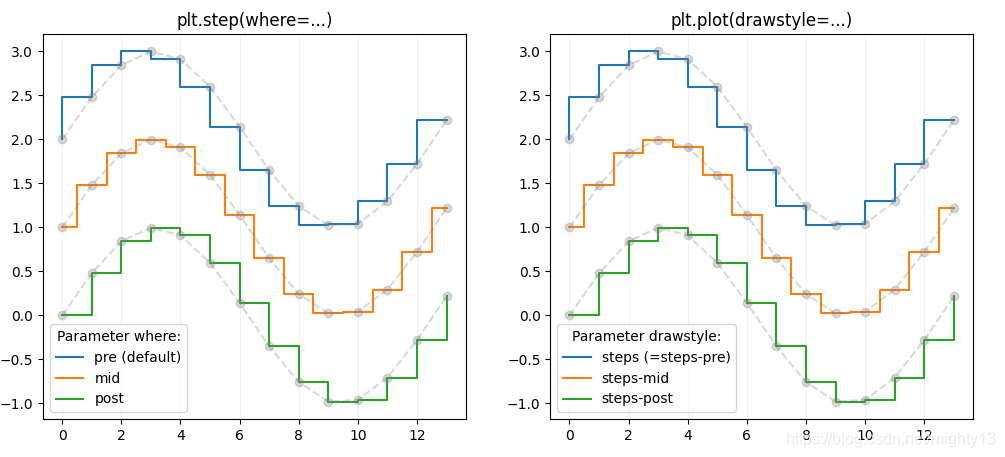

案例：使用step函數和plot函數演示不同where參數的效果
通過案例可知，step函數可以認為是plot函數繪制階梯圖的一個特例。
import numpy as np
import matplotlib.pyplot as plt
x = np.arange(14)
y = np.sin(x / 2)
plt.figure(figsize=(12,5))
plt.subplot(121)
plt.step(x, y + 2, label='pre (default)')
plt.plot(x, y + 2, 'o--', color='grey', alpha=0.3)
plt.step(x, y + 1, where='mid', label='mid')
plt.plot(x, y + 1, 'o--', color='grey', alpha=0.3)
plt.step(x, y, where='post', label='post')
plt.plot(x, y, 'o--', color='grey', alpha=0.3)
plt.grid(axis='x', color='0.95')
plt.legend(title='Parameter where:')
plt.title('plt.step(where=...)')
plt.subplot(122)
plt.plot(x, y + 2, drawstyle='steps', label='steps (=steps-pre)')
plt.plot(x, y + 2, 'o--', color='grey', alpha=0.3)
plt.plot(x, y + 1, drawstyle='steps-mid', label='steps-mid')
plt.plot(x, y + 1, 'o--', color='grey', alpha=0.3)
plt.plot(x, y, drawstyle='steps-post', label='steps-post')
plt.plot(x, y, 'o--', color='grey', alpha=0.3)
plt.grid(axis='x', color='0.95')
plt.legend(title='Parameter drawstyle:')
plt.title('plt.plot(drawstyle=...)')
plt.show()
到此這篇關于matplotlib階梯圖的實現(step())的文章就介紹到這了,更多相關matplotlib 階梯圖內容請搜索腳本之家以前的文章或繼續瀏覽下面的相關文章希望大家以后多多支持腳本之家！
