說明：此文章中所有圖片均為網絡搜集，所以不一定為DELL R720服務器安裝界面，但可保證界面內容接近DELL R720安裝界面

一、  安裝前準備物品

DELL R720服務器及其相關硬件

DELL Systems Management Tools and Documentation 光盤

Windows Server 2008 R2正版安裝盤

二、  配置服務器RAID

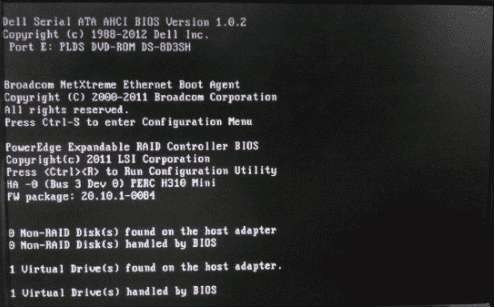

1.  開機自檢界面按照屏幕提示，按Ctrl+R進入RAID配置界面，如圖2-1所示：

圖2-1 開機自檢界面

2.  等待一小會兒，系統自動進入虛擬磁盤管理器(Virtual Disk Management)，準備開始配置RAID，如圖2-2所示：

注：此界面中按Ctrl+N和Ctrl+P可進行界面切換。

圖2-2 虛擬磁盤管理器界面

3.  此時虛擬磁盤為空，按上下鍵使光標停留在陣列卡型號所在行(圖中的PERC H310 Mini)，按F2彈出菜單，選擇Create New VD創建新的虛擬磁盤，如圖2-3所示：

圖2-3 創建虛擬磁盤菜單項

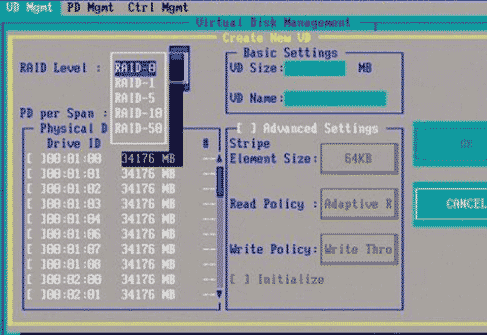

4.  在RAID Level選項按回車會出現支持的RAID級別，RAID卡能夠支持的級別有RAID0/1/5/10/50，根據硬盤數量不同，此處出現的選項可能也會有所區別。選擇不同的級別，選項會有所差別。此處我們選擇RAID1，按回車確認。如圖2-4所示：

圖2-4 RAID Level菜單

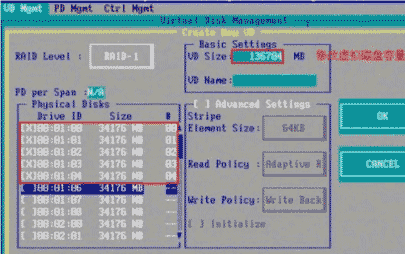

5.  確認RAID級別后，按向下方向鍵，將光標移至Physical Disks列表中，上下移動至需要選擇的硬盤位置，按空格鍵來選擇列表中的硬盤，當選擇的硬盤數量達到上一步設置的RAID級別所需的要求時，Basic Settings的VD Size中可以顯示這個RAID的默認容量信息。有X標志為選中的硬盤。

選擇完硬盤后按Tab鍵，可以將光標移至VD Size欄，VD Size可以手動設定大小，也就是說可以不將所有的容量配置在一個虛擬磁盤中。如果這個虛擬磁盤沒有使用我們所配置的RAID陣列所有的容量，剩余的空間可以配置為另外的一個虛擬磁盤，但是配置下一個虛擬磁盤時必須返回VD Mgmt創建。VD Name根據需要設置，也可為空。如圖2-5所示：

注：各RAID級別最少需要的硬盤數量，RAID0=1  RAID1=2  RAID5=3  RAID10=4  RAID50=6

圖2-5 配置RAID

6.  關于高級設置（Advanced Settings），如果沒有特殊要求，不建議更改。

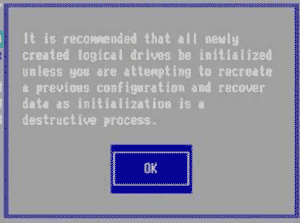

7.  上述的配置確認完成后，按Tab鍵，將光標移至OK處，按回車，會出現如下的提示，如果是一個全新的陣列，建議進行初始化操作，如果配置陣列的目的是為了恢復之前的數據，則不要進行初始化。按回車確認即可繼續。

圖2-6 配置確認界面

8.  配置完成后，會返回至虛擬磁盤管理器頁面，如圖2-7所示：

圖2-7 配置完成后的虛擬磁盤管理器界面

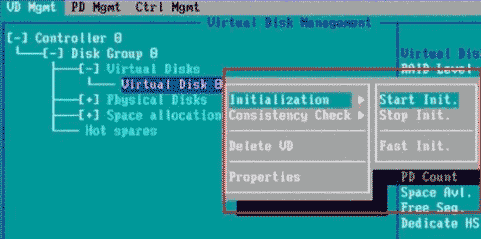

9.  使用上下方向鍵將光標調至新建的虛擬磁盤上，按F2彈出菜單，可以對剛才配置成功的虛擬磁盤（Virtual Disk 0）進行初始化（Initialization），一致性校驗（Consistency Check），刪除，查看屬性等操作。此處我們執行初始化操作。如圖2-8所示：

圖2-8 初始化虛擬磁盤

10.  選擇初始化操作之后會彈出確認提示框，如果確認初始化操作，在OK處按回車?yán)^續，如圖2-9所示：

圖 2-10 確認初始化

11.  等待磁盤初始化，完成后即可完成對虛擬磁盤的配置。

三、  配置服務器熱備

配置熱備（Hot Spare）有兩種模式，一種是全局熱備，也就是指這個熱備硬盤可以做為這個通道上所有陣列的熱備；另一種是獨立熱備，配置硬盤為某個指定的磁盤組中的所有虛擬磁盤做熱備，也就是說這個磁盤組以外的其他陣列即使硬盤掉線，這個熱備也不會去自動做數據重建。

1.  配置全局熱備

假設我們已經為硬盤做好如圖3-1的RAID.

             圖3-1 已經完成的RAID

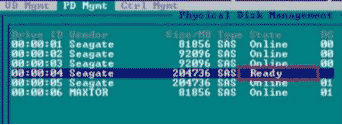

1)  按Ctrl+N切換到PD Mgnt界面，可以看到硬盤的狀態，如圖3-2所示：

            圖3-2 硬盤狀態

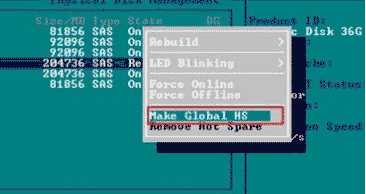

2)  可看到已配置RAID的硬盤狀態為Online，而未配置的硬盤狀態為Ready，將光標移動至想要配置為熱備盤的物理盤(硬盤狀態必須為Ready)，按F2彈出菜單，選擇Make Global HS。

              圖3-3 選擇熱備項

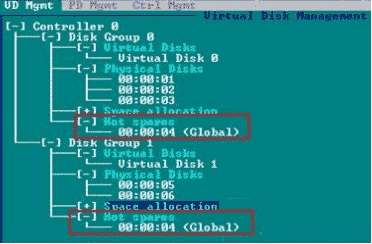

3)  確認選擇后，剛剛選擇的硬盤的狀態變?yōu)镠otspare，熱備盤配置完成，返回VD Mgnt，可以看到兩個RAID的熱備盤是同一個硬盤。全局熱備配置完成。

           圖3-4 全局熱備盤配置完成

2.  配置獨立熱備

1)  假設我們已經做好兩個RAID陣列，RAID1 和RAID10。我們希望將空閑硬盤ID=06設置成RAID10陣列專享的熱備硬盤。這樣，在RAID10陣列里出現硬盤故障的時候，該熱備硬盤自動進行數據重建，并加入到RAID10陣列里。如圖3-5所示：

                 圖3-5 RAID配置圖

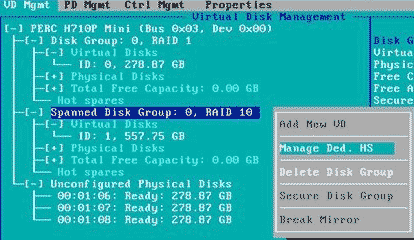

2)  按上下方向鍵高亮選中RAID10組（Spanned Disk Group:0），按F2，在彈出菜單里選擇Mange Ded. HS。如圖3-6所示：

                 圖3-6 選擇獨立硬盤

3)  在彈出的菜單中選擇想要作為熱備盤的硬盤，按空格鍵選中，如圖3-7所示：

              圖3-7 選擇獨立熱備盤

4)  確認點擊OK后，返回VD Mgnt界面，即可看到RAID10的獨立熱備盤設置完畢，如圖3-8所示：

               圖3-8 獨立熱備盤設置完畢

四、  使用系統引導盤進行引導

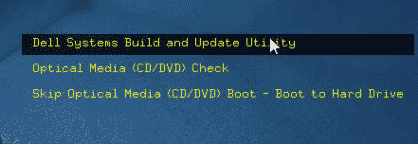

1.  將隨機配送的Systems Management Tools and Documentation光盤放入服務器光驅，將服務器設置為光驅引導，然后進去引導光盤，如圖4-1所示：。

圖4-1 引導光盤界面

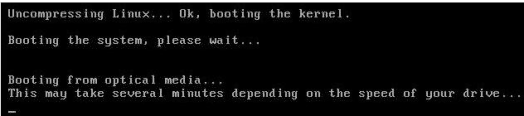

2.  等待引導盤檢測服務器硬件，時間5分鐘左右，請耐心等待，如圖4-2所示：

圖4-2 等待檢測硬件

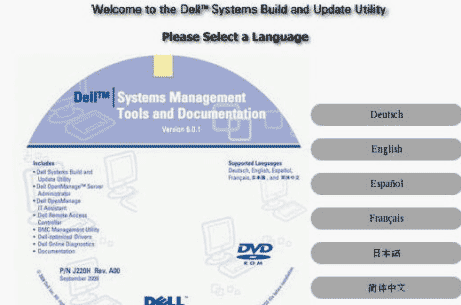

3.  選擇語言，這個不用介紹了吧。。。。。。。。

圖4-3 選擇語言

4.  接受協議，不接受無法進行下一步，選擇接受。

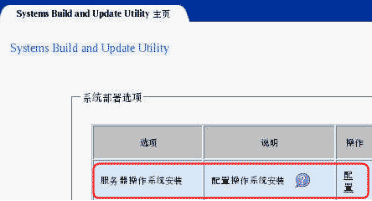

5.  出現安裝畫面，單擊“服務器操作系統安裝”

圖4-4 服務器操作系統安裝

6.  點擊配置后，屏幕左側邊欄顯示如圖4-5，此處視情況而定，不一定是七項。

圖4-5 左側邊欄

7.  第一步：請將時區設置為：北京，香港，重慶，烏魯木齊

8.  第二步：選擇你要安裝的操作系統，注意屏幕下側的提示。

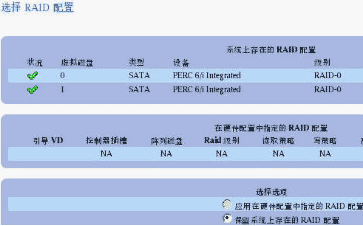

9.  第三步：確認RAID配置，選擇保留系統RAID配置。

圖 4-6 配置RAID

10.  而后幾步不一定會出現，如果未出現則保存配置，當光驅彈出，屏幕提示放入系統盤時放入系統盤，如果出現則按照系統提示配置,一般情況下保持默認配置即可。至此，系統引導結束，之后進行服務器操作系統的安裝即可。
