路徑方向與非零環繞原則

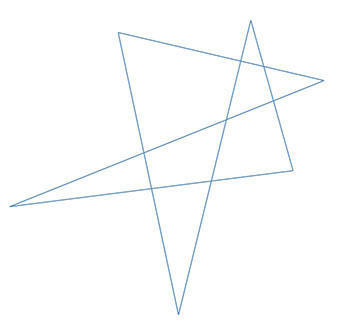

平時我們畫的圖形都是規規矩矩的，那么如果我們用線條畫了個抽象派作品，就像下面這圖一樣，童鞋們知道怎么用fill()染色呢？
這里就要用到數學上的一個方法——非零環繞原則，來判斷哪塊區域是里面，哪塊區域是外面。接下來，我們具體來看下什么是非零環繞原則。
首先，我們得給圖形確定一條路徑，只要“一筆畫”并且“不走重復路線”就可以了。如圖，標出的是其中的一種路徑方向。我們先假定路徑的正方向為1（其實為-1啥的也都可以，正負方向互為相反數，不是0就行），那么反方向就是其相反數-1。
然后，我們在子路徑切割的幾塊區域內的任意一點各取一條方向任意的射線，這里我只取了三個區域的射線為例，來判斷這三塊區域是“里面”還是“外面”。
接下來，我們就來判斷了。S1中引出的射線L1，與S1的子路徑的正方向相交，那么我們就給計數器+1，結果為+1，在外面。
S2中引出的射線L2，與兩條子路徑的正方向相交，計數器+2，結果為+2，在外面。
S3中引出的射線L3，與兩條子路徑相交，但是其中有一條的反方向，計數器+1-1，結果為0，在里面。沒錯，只要結果不為0，該射線所在的區域就在外面。
繪制圓環

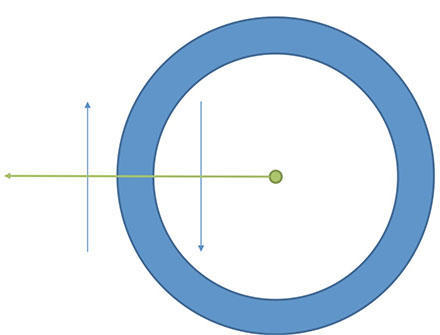

記得arc方法嗎？它的最后一個參數就是判斷是路徑方向的，如果是路徑相反的兩個同心圓在一起，圖上色會有什么神奇的效果呢？
下面我們通過代碼來實現它。
JavaScript Code復制內容到剪貼板
- <!DOCTYPE html>
- <html lang="zh">
- <head>
- <meta charset="UTF-8">
- <title>圓環</title>
- <style>
- body { background: url("./images/bg3.jpg") repeat; }
- #canvas { border: 1px solid #aaaaaa; display: block; margin: 50px auto; }
- </style>
- </head>
- <body>
- <div id="canvas-warp">
- <canvas id="canvas">
- 你的瀏覽器居然不支持Canvas？！趕快換一個吧！！
- </canvas>
- </div>
-
- <script>
- window.onload = function(){
- var canvas = document.getElementById("canvas");
- canvas.width = 800;
- canvas.height = 600;
- var context = canvas.getContext("2d");
- context.fillStyle = "#FFF";
- context.fillRect(0,0,800,600);
-
- context.shadowColor = "#545454";
- context.shadowOffsetX = 5;
- context.shadowOffsetY = 5;
- context.shadowBlur = 2;
-
- context.arc(400, 300, 200, 0, Math.PI * 2 ,false);
- context.arc(400, 300, 230, 0, Math.PI * 2 ,true);
- context.fillStyle = "#00AAAA";
- context.fill();
- };
- </script>
- </body>
- </html>
運行結果：
鏤空剪紙效果
接下來，我們利用非零環繞原則和陰影來繪制一個鏤空的剪紙效果。
JavaScript Code復制內容到剪貼板
- <!DOCTYPE html>
- <html lang="zh">
- <head>
- <meta charset="UTF-8">
- <title>鏤空剪紙效果</title>
- <style>
- body { background: url("./images/bg3.jpg") repeat; }
- #canvas { border: 1px solid #aaaaaa; display: block; margin: 50px auto; }
- </style>
- </head>
- <body>
- <div id="canvas-warp">
- <canvas id="canvas">
- 你的瀏覽器居然不支持Canvas？！趕快換一個吧！！
- </canvas>
- </div>
-
- <script>
- window.onload = function(){
- var canvas = document.getElementById("canvas");
- canvas.width = 800;
- canvas.height = 600;
- var context = canvas.getContext("2d");
- context.fillStyle = "#FFF";
- context.fillRect(0,0,800,600);
-
- context.beginPath();
- context.rect(200,100,400,400);
- drawPathRect(context, 250, 150, 300, 150);
- drawPathTriangle(context, 345, 350, 420, 450, 270, 450);
- context.arc(500, 400, 50, 0, Math.PI * 2, true);
- context.closePath();
-
- context.fillStyle = "#058";
- context.shadowColor = "gray";
- context.shadowOffsetX = 10;
- context.shadowOffsetY = 10;
- context.shadowBlur = 10;
- context.fill();
-
- };
-
-
- function drawPathRect(cxt, x, y, w, h){
-
-
-
-
-
- cxt.moveTo(x, y);
- cxt.lineTo(x, y + h);
- cxt.lineTo(x + w, y + h);
- cxt.lineTo(x + w, y);
- cxt.lineTo(x, y);
-
- }
-
-
- function drawPathTriangle(cxt, x1, y1, x2, y2, x3, y3){
- cxt.moveTo(x1,y1);
- cxt.lineTo(x3,y3);
- cxt.lineTo(x2,y2);
- cxt.lineTo(x1,y1);
- }
-
- </script>
- </body>
- </html>
運行結果：
這里手動繪制矩形的原因是我們想要得到逆時針路徑的矩形，而且API提供的rect()方法繪制是順時針矩形。另外，需要注意的是，這個剪紙是一個圖形，一個路徑。不能在繪制鏤空三角形和繪制鏤空矩形的方法里使用beginPath()和closePath()，不然它們就會是新的路徑、新的圖形，而不是剪紙的子路徑、子圖形，就無法使用非零環繞原則。
