很久以前就知道微軟的Petshop的很經典，昨天抽出時間去學習，一開始還真的不適應，什么成員資格，還真的看不太懂，運行petshop想從登陸學起，但是用戶名和密碼都不知道，后來發現有更注冊的頁面，自己注冊了一個頁面，才發現還得從數據庫出發?；诉@么多時間最終還是回到了數據庫，但是數據庫中一張一張的表格找不到腳本，也不是自己設計的數據庫，完全沒有一點頭緒，后來突然想起來sql有個數據庫關系圖，可以很快的適合數據庫程序員很快的掌握數據庫表之間的關系。于是開始了我的百度之旅，關于數據庫的關系圖的文章還真的很少，于是我開始根據petshop，然后建立數據庫關系圖，開始掌握數據庫關系圖。我點擊MSPetShop4Services這個數據庫，存放著用戶的信息。但是原版的是沒有數據庫關系圖。

　　首先我們自己動手來新建一張數據庫關系圖吧，找到相應的數據庫（圖1），在第一行中有個數據庫關系圖，我們右擊選擇新建數據庫關系圖(N),如圖2：

　　　　　　(圖1)　　　　　　　　　　　　　?。▓D2）

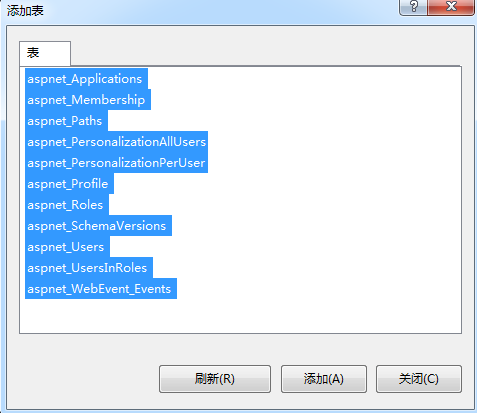

　　這個時候會跳出一個添加表對話框，這里我們可以選擇我們想要的表，如果想要全部選中，則這樣操作，先鼠標點重第一個然后按住shift+鼠標點重最后一個，來完成操作。最后表格位子整理一下，然后ctrl+s保存一下，數據關系圖的名字，那么數據庫關系圖基本建立好了。接下來就是分析了。

　　　　　　　　　?。ㄌ砑颖韺υ捒驁D）　　　　　　　　　　　　　　　　　　　　　　　　　?。ㄟx中表對話框圖）

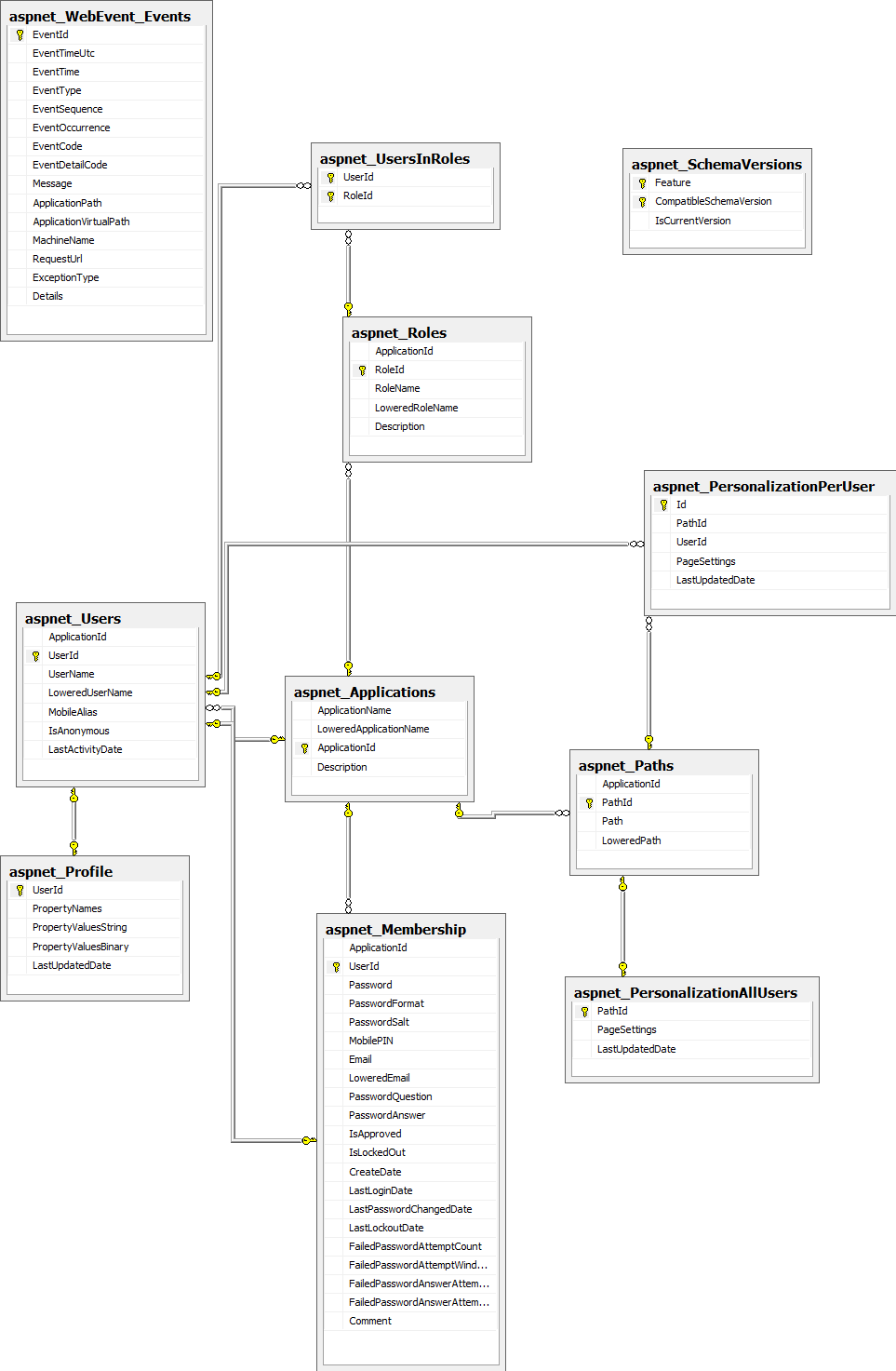

　　整個MSPetShop4Services數據庫的關系圖。整個這幅圖，是不是看著一張一張的表格了解表之間的關系舒服多了，當然我們還是要看懂整個表的意思，首先最上面的是表名，下面的都是字段，有些字段左邊有個鑰匙，那是主鍵的意思。在表之間有個線連著就說明這兩個表之間存在主鍵和外鍵的關系，其中一半都有鑰匙的指的是主鍵，一個無窮大的符號表示的外鍵。但是不知道細心的朋友有沒有發現一個問題，比如說aspnet_Paths和aspnet_PersonalizationAllUsers表之間的線的兩端都是鑰匙的，我也找了很久資料沒有找到，于是自己寫代碼測試了，到底是什么意思。

通過自己的代碼了解圖中線的含義：

我自己定義是一個學生選課的關系圖：

sql腳本代碼如下：

　　這個數據圖是我們知道的主鍵外鍵的關系，也是符合我們思維的。

　　接著我在代碼里面改了一行代碼，圖就變調了，代碼如下：

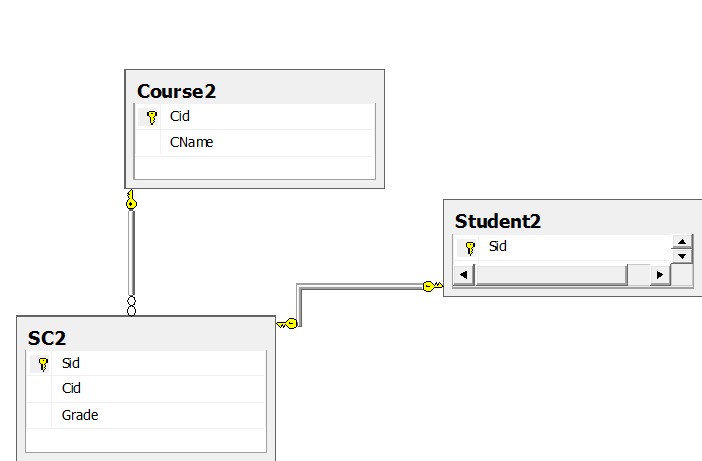

　　對應的關系圖如下：

　　我相信你們看到了吧，兩個鑰匙的線段。好了那我們應該了解了吧，我們可以得出這樣的結論，如果一個表中是主鍵，而另一個表中卻是普通的字段，那顯示的效果是一個鑰匙一個無窮大，鑰匙指向主鍵，無窮大指向外鍵，但是當外鍵在另一張表中也作為主鍵，那此時無窮大也變為了鑰匙。此時我們不能看線了。那要怎么分析主鍵和外鍵呢？別急往下看。這里介紹兩個方法，第一個比較簡答，我們把鼠標放到這個線上面，他會跳出一行提示，在前面的表名是主鍵，后面的是外鍵，最后的是關系的名字（這個是我自己看表得出的結論），還有一個方法，但是我們事先也要用這個方法，知道這個關系的名字，然后點擊兩個表中隨便的哪一張表，右擊選擇關系，找到相應的關系名，然后選擇右邊的表和列規范，里面就寫明了主外鍵的關系了。好了就寫到這里了。

　　總結：
　　遇到難的我們先不要怕，從最基本的做起，也可以自己建立測試數據來驗證遇到的新的知識。
