1.1.1 摘要
如果說要對數據庫進行優化，我們主要可以通過以下五種方法，對數據庫系統進行優化。
1. 計算機硬件調優
2. 應用程序調優
3. 數據庫索引優化
4. SQL語句優化
5. 事務處理調優
在本篇博文中，我們將想大家講述數據庫中索引類型和使用場合，本文以SQL Server為例，對于其他技術平臺的朋友也是有參考價值的，只要替換相對應的代碼就行了！
索引使數據庫引擎執行速度更快，有針對性的數據檢索，而不是簡單地整表掃描（Full table scan）。
為了使用有效的索引，我們必須對索引的構成有所了解，而且我們知道在數據表中添加索引必然需要創建和維護索引表，所以我們要全局地衡量添加索引是否能提高數據庫系統的查詢性能。
在物理層面上，數據庫有數據文件組成，而這些數據文件可以組成文件組，然后存儲在磁盤上。每個文件包含許多區，每個區的大小為64K由八個物理上連續的頁組成（一個頁8K），我們知道頁是SQL Server數據庫中的數據存儲的基本單位。為數據庫中的數據文件（.mdf 或 .ndf）分配的磁盤空間可以從邏輯上劃分成頁（從0到n連續編號）。
頁中存儲的類型有：數據，索引和溢出。
文件和文件組
在SQL Server中，通過文件組這個邏輯對象對存放數據的文件進行管理。
1.1.2 正文
在物理層面上，數據庫有數據文件組成，而這些數據文件可以組成文件組，然后存儲在磁盤上。每個文件包含許多區，每個區的大小為64K由八個物理上連續的頁組成（一個頁8K），我們知道頁是SQL Server數據庫中的數據存儲的基本單位。為數據庫中的數據文件（.mdf 或 .ndf）分配的磁盤空間可以從邏輯上劃分成頁（從0到n連續編號）。
頁中存儲的類型有：數據，索引和溢出。
文件和文件組
在SQL Server中，通過文件組這個邏輯對象對存放數據的文件進行管理。

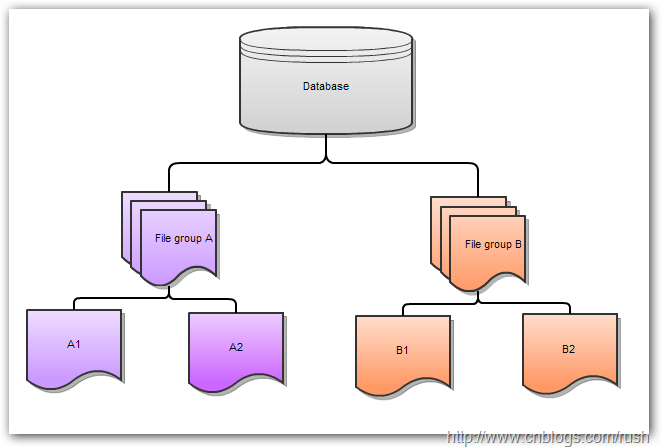

圖1數據庫文件組織
在頂層是我們的數據庫，由于數據庫是由一個或多個文件組組成，而文件組是由一個或多個文件組成的邏輯組，所以我們可以把文件組分散到不同的磁盤中，使用戶數據盡可能跨越多個設備，多個I/O 運轉，避免 I/O 競爭，從而均衡I/O負載，克服訪問瓶頸。
區和頁

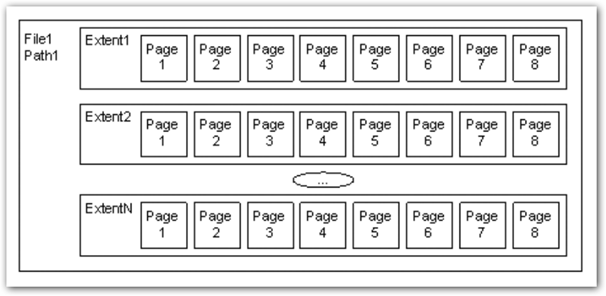

如圖2所示，文件是由區組成的，而區由八個物理上連續的頁組成，由于區的大小為64K，所以每當增加一個區文件就增加64K。
圖2文件組成
頁中保存的數據類型有：表數據、索引數據、溢出數據、分配映射、頁空閑空間、索引分配等，具體如下圖所示：
|
頁類型 |
內容 |
|
Data |
當 text in row 設置為 ON 時，包含除 text、 ntext、image、nvarchar(max)、varchar(max)、varbinary(max) 和 xml 數據之外的所有數據的數據行。 |
|
Index |
索引條目。 |
|
Text/Image |
大型對象數據類型：text 、 ntext、image、nvarchar(max)、varchar(max)、varbinary(max) 和 xml 數據。數據行超過 8 KB 時為可變長度數據類型列：varchar 、nvarchar、varbinary 和 sql_variant |
|
Global Allocation Map、Shared Global Allocation Map |
有關區是否分配的信息。 |
|
Page Free Space |
有關頁分配和頁的可用空間的信息。 |
|
Index Allocation Map |
有關每個分配單元中表或索引所使用的區的信息。 |
|
Bulk Changed Map |
有關每個分配單元中自最后一條 BACKUP LOG 語句之后的大容量操作所修改的區的信息。 |
|
Differential Changed Map |
有關每個分配單元中自最后一條 BACKUP DATABASE 語句之后更改的區的信息。 |
表1頁中保存的數據類型
在數據頁上，數據行緊接著頁頭（標頭）按順序放置；頁頭包含標識值，如頁碼或對象數據的對象ID；數據行持有實際的數據；最后，頁的末尾是行偏移表，對于頁中的每一行，每個行偏移表都包含一個條目，每個條目記錄對應行的第一個字節與頁頭的距離，行偏移表中的條目的順序與頁中行的順序相反。
圖3數據頁
索引的基本結構
“索引（Index）提供查詢的速度”這是對索引的最基本的解釋，接下來我們將通過介紹索引的組成，讓大家對索引有更深入的理解。
索引是數據庫中的一個獨特的結構，由于它保存數據庫信息，那么我們就需要給它分配磁盤空間和維護索引表。創建索引并不會改變表中的數據，它只是創建了一個新的數據結構指向數據表；打個比方，平時我們使用字典查字時，首先我們要知道查詢單詞起始字母，然后翻到目錄頁，接著查找單詞具體在哪一頁，這時我們目錄就是索引表，而目錄項就是索引了。
當然，索引比字典目錄更為復雜，因為數據庫必須處理插入，刪除和更新等操作，這些操作將導致索引發生變化。
葉節點
假設我們磁盤上的數據是物理有序的，那么數據庫在進行插入，刪除和更新操作時，必然會導致數據發生變化，如果我們要保存數據的連續和有序，那么我們就需要移動數據的物理位置，這將增大磁盤的I/O，使得整個數據庫運行非常緩慢；使用索引的主要目的是使數據邏輯有序，使數據獨立于物理有序存儲。
為了實現數據邏輯有序，索引使用雙向鏈表的數據結構來保持數據邏輯順序，如果要在兩個節點中插入一個新的節點只需修改節點的前驅和后繼，而且無需修改新節點的物理位置。
雙向鏈表（Doubly linked list）也叫雙鏈表，是鏈表的一種，它的每個數據結點中都有兩個指針，分別指向直接后繼和直接前驅。所以，從雙向鏈表中的任意一個結點開始，都可以很方便地訪問它的前驅結點和后繼結點。
理論上說，從雙向鏈表中刪除一個元素操作的時間復雜度是O(1)，如果希望刪除一個具體有給定關鍵字的元素，那么最壞的情況下的時間復雜度為O(n)。
在刪除的過程中，我們只需要將要刪除的節點的前節點和后節點相連，然后將要刪除的節點的前節點和后節點置為null即可。
復制代碼 代碼如下:
//偽代碼
node.prev.next=node.next;
node.next.prev=node.prev;
node.prev=node.next=null;

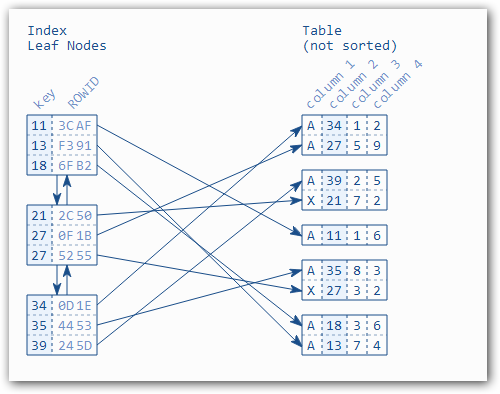

圖4索引的葉節點和相應的表數據
如上圖4所示，索引葉節點包含索引值和相應的RID（ROWID），而且葉節點通過雙向鏈表有序地連接起來；同時我們主要到數據表不同于索引葉節點，表中的數據無序存儲，它們不全是存儲在同一表塊中，而且塊之間不存在連接。
總的來說，索引保存著具體數據的物理地址值。
索引的類型
我們知道索引的類型有兩種：聚集索引和非聚集索引。
聚集索引：物理存儲按照索引排序。
非聚集索引：物理存儲不按照索引排序。
聚集索引
聚集索引的數據頁是物理有序地存儲，數據頁是聚集索引的葉節點，數據頁之間通過雙向鏈表的形式連接起來，而且實際的數據都存儲在數據頁中。當我們給表添加索引后，表中的數據將根據索引進行排序。
假設我們有一個表T_Pet，它包含四個字段分別是：animal，name，sex和age，而且使用animal作為索引列，具體SQL代碼如下：
復制代碼 代碼如下:
-----------------------------------------------------------
---- Create T_Pet table in tempdb.
-----------------------------------------------------------
USE tempdb
CREATE TABLE T_Pet
(
animal VARCHAR(20),
[name] VARCHAR(20),
sex CHAR(1),
age INT
)
CREATE UNIQUE CLUSTERED INDEX T_PetonAnimal1_ClterIdx ON T_Pet (animal)
-----------------------------------------------------------
---- Insert data into data table.
-----------------------------------------------------------
復制代碼 代碼如下:
DECLARE @i int
SET @i=0
WHILE(@i1000000)
BEGIN
INSERT INTO T_Pet (
animal,
[name],
sex,
age
)
SELECT [dbo].random_string(11) animal,
[dbo].random_string(11) [name],
'F' sex,
cast(floor(rand()*5) as int) age
SET @i=@i+1
END
INSERT INTO T_Pet VALUES('Aardark', 'Hello', 'F', 1)
INSERT INTO T_Pet VALUES('Cat', 'Kitty', 'F', 2)
INSERT INTO T_Pet VALUES('Horse', 'Ma', 'F', 1)
INSERT INTO T_Pet VALUES('Turtles', 'SiSi', 'F', 4)
INSERT INTO T_Pet VALUES('Dog', 'Tomma', 'F', 2)
INSERT INTO T_Pet VALUES('Donkey', 'YoYo', 'F', 3)

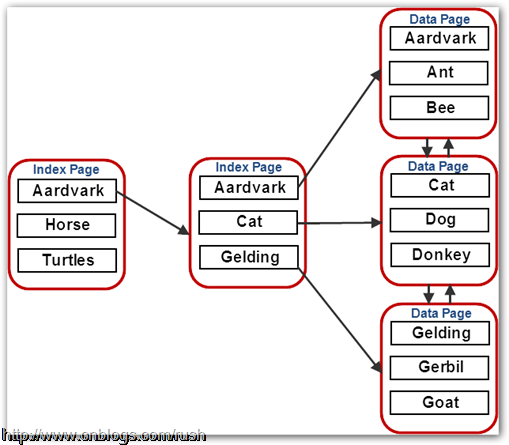

圖5聚集索引
如上圖5所示，從左往右的第一和第二層是索引頁，第三層是數據頁（葉節點），數據頁之間通過雙向鏈表連接起來，而且數據頁中的數據根據索引排序；假設，我們要查找名字（name）為Xnnbqba的動物Ifcey，這里我們以animal作為表的索引，所以數據庫首先根據索引查找，當找到索引值animal = ‘Ifcey時，接著查找該索引的數據頁（葉節點）獲取具體數據。具體的查詢語句如下：
復制代碼 代碼如下:
SET STATISTICS PROFILE ON
SET STATISTICS TIME ON
SELECT animal, [name], sex, age
FROM T_Pet
WHERE animal = 'Ifcey'
SET STATISTICS PROFILE OFF
SET STATISTICS TIME OFF

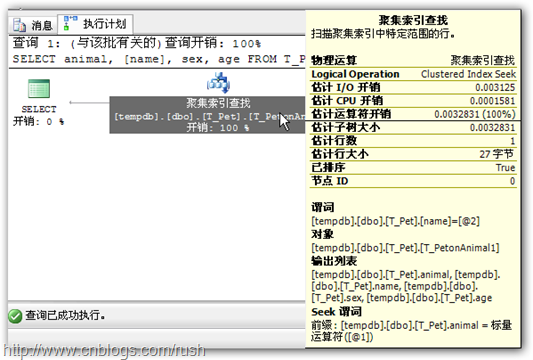

當我們執行完SQL查詢計劃時，把鼠標指針放到“聚集索引查找”上，這時會出現如下圖信息，我們可以查看到一個重要的信息Logical Operation——Clustered Index Seek，SQL查詢是直接根據聚集索引獲取記錄，查詢速度最快。
圖6查詢計劃

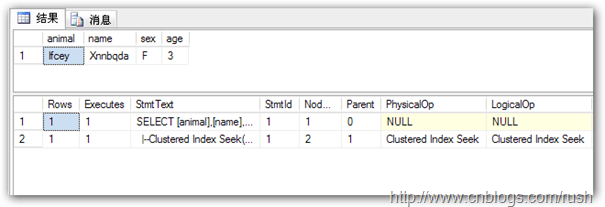

從下圖查詢結果，我們發現查詢步驟只有2步，首先通過Clustered Index Seek快速地找到索引Ifcey，接著查詢索引的葉節點（數據頁）獲取數據。
查詢執行時間：CPU 時間= 0 毫秒，占用時間= 1 毫秒。
圖7查詢結果
現在我們把表中的索引刪除，重新執行查詢計劃，這時我們可以發現Logical Operation已經變為Table Scan，由于表中有100萬行數據，這時查詢速度就相當緩慢。
圖8查詢計劃
從下圖查詢結果，我們發現查詢步驟變成3步了，首先通過Table Scan查找animal = ‘Ifcey'，在執行查詢的時候，SQL Server會自動分析SQL語句，而且它估計我們這次查詢比較耗時，所以數據庫進行并發操作加快查詢的速度。
查詢執行時間：CPU 時間= 329 毫秒，占用時間= 182 毫秒。
圖9查詢結果
通過上面的有聚集索引和沒有的對比，我們發現了查詢性能的差異，如果使用索引數據庫首先查找索引，而不是漫無目的的全表遍歷。
非聚集索引
在沒有聚集索引的情況下，表中的數據頁是通過堆(Heap)形式進行存儲，堆是不含聚集索引的表；SQL Server中的堆存儲是把新的數據行存儲到最后一個頁中。
非聚集索引是物理存儲不按照索引排序，非聚集索引的葉節點（Index leaf pages）包含著指向具體數據行的指針或聚集索引，數據頁之間沒有連接是相對獨立的頁。
假設我們有一個表T_Pet，它包含四個字段分別是：animal，name，sex和age，而且使用animal作為非索引列，具體SQL代碼如下：
復制代碼 代碼如下:
-----------------------------------------------------------
---- Create T_Pet table in tempdb with NONCLUSTERED INDEX.
-----------------------------------------------------------
USE tempdb
CREATE TABLE T_Pet
(
animal VARCHAR(20),
[name] VARCHAR(20),
sex CHAR(1),
age INT
)
CREATE UNIQUE NONCLUSTERED INDEX T_PetonAnimal1_NonClterIdx ON T_Pet (animal)

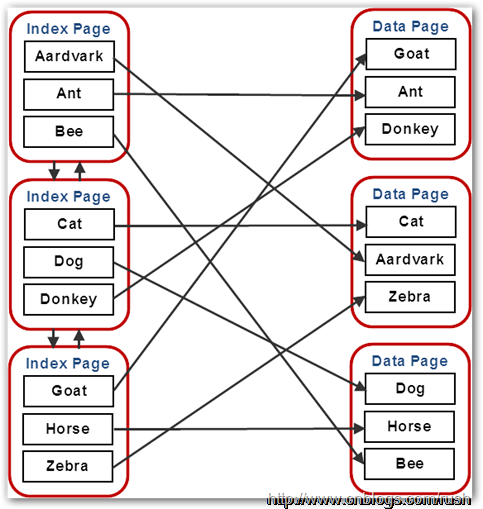

圖10非聚集索引
接著我們要查詢表中animal = ‘Cat'的寵物信息，具體的SQL代碼如下：
復制代碼 代碼如下:
SET STATISTICS PROFILE ON
SET STATISTICS TIME ON
SELECT animal, [name], sex, age
FROM T_Pet
WHERE animal = 'Cat'
SET STATISTICS PROFILE OFF
SET STATISTICS TIME OFF

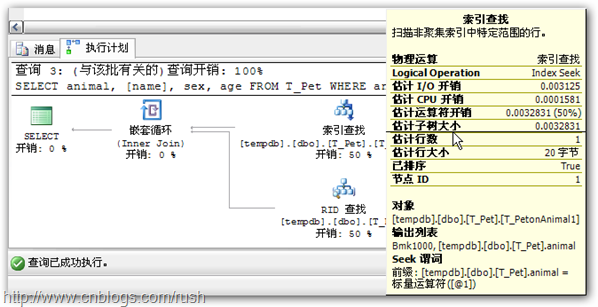

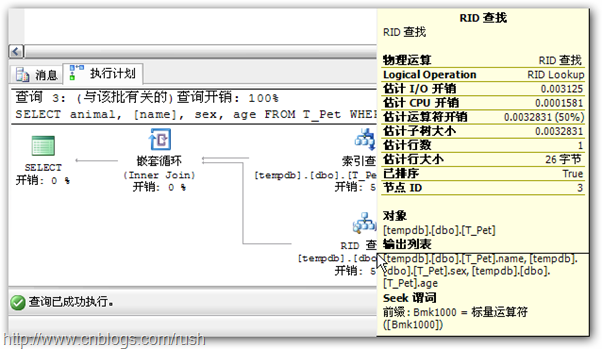

如下圖所示，我們發現查詢計劃的最右邊有兩個步驟：RID和索引查找。由于這兩種查找方式相對于聚集索引查找要慢（Clustered Index Seek）。
圖11查詢計劃
首先SQL Server查找索引值，然后根據RID查找數據行，直到找到符合查詢條件的結果。
查詢執行時間：CPU 時間= 0 毫秒，占用時間= 1 毫秒

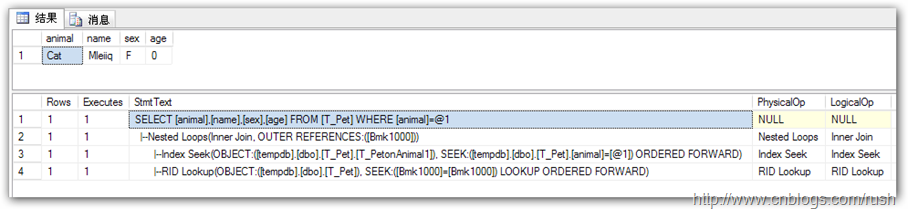

圖12查詢結果
堆表非聚集索引
由于堆是不含聚集索引的表，所以非聚集索引的葉節點將包含指向具體數據行的指針。
以前面的T_Pet表為例，假設T_Pet使用animal列作為非聚集索引，那么它的堆表非聚集索引結構如下圖所示：

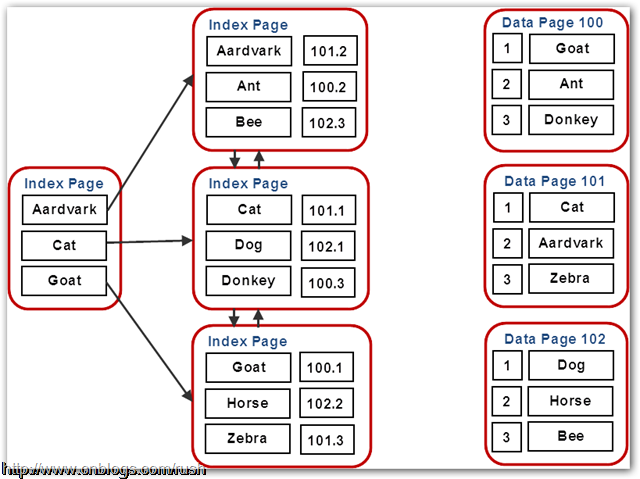

圖13堆表非聚集索引
通過上圖，我們發現非聚集索引通過雙向鏈表連接，而且葉節點包含指向具體數據行的指針。
如果我們要查找animal = ‘Dog'的信息，首先我們遍歷第一層索引，然后數據庫判斷Dog屬于Cat范圍的索引，接著遍歷第二層索引，然后找到Dog索引獲取其中的保存的指針信息，根據指針信息獲取相應數據頁中的數據，接下來我們將通過具體的例子說明。
現在我們創建表employees，然后給該表添加堆表非聚集索引，具體SQL代碼如下：
復制代碼 代碼如下:
USE tempdb
---- Creates a sample table.
CREATE TABLE employees (
employee_id NUMERIC NOT NULL,
first_name VARCHAR(1000) NOT NULL,
last_name VARCHAR(900) NOT NULL,
date_of_birth DATETIME ,
phone_number VARCHAR(1000) NOT NULL,
junk CHAR(1000) ,
CONSTRAINT employees_pk PRIMARY KEY NONCLUSTERED (employee_id)
);
GO現在我們查找employee_id = 29976的員工信息。
復制代碼 代碼如下:
SELECT *
FROM employees
WHERE employee_id = 29976
查詢計劃如下圖所示：

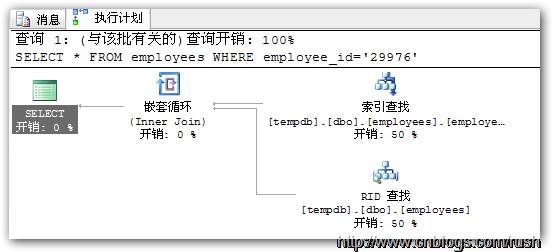

圖14查詢計劃
首先，查找索引值employee_id = ‘29976'的索引，然后根據RID查找符合條件的數據行；所以說，堆表索引的查詢效率不如聚集表，接下來我們將介紹聚集表的非聚集索引。
聚集表非聚集索引
當表上存在聚集索引時，任何非聚集索引的葉節點不再是包含指針值，而是包含聚集索引的索引值。
以前面的T_Pet表為例，假設T_Pet使用animal列作為非聚集索引，那么它的索引表非聚集索引結構如下圖所示：
圖15索引表非聚集索引
通過上圖，我們發現非聚集索引通過雙向鏈表連接，而且葉節點包含索引表的索引值。
如果我們要查找animal = ‘Dog'的信息，首先我們遍歷第一層索引，然后數據庫判斷Dog屬于Cat范圍的索引，接著遍歷第二層索引，然后找到Dog索引獲取其中的保存的索引值，然后根據索引值獲取相應數據頁中的數據。
接下來我們修改之前的employees表，首先我們刪除之前的堆表非聚集索引，然后增加索引表的非聚集索引，具體SQL代碼如下：
復制代碼 代碼如下:
ALTER TABLE employees
DROP CONSTRAINT employees_pk
ALTER TABLE employees
ADD CONSTRAINT employees_pk PRIMARY KEY CLUSTERED (employee_id)
GO
SELECT * FROM employees
WHERE employee_id=29976
圖16查詢計劃
索引的有效性
SQL Server每執行一個查詢，首先要檢查該查詢是否存在執行計劃，如果沒有，則要生成一個執行計劃，那么什么是執行計劃呢？簡單來說，它能幫助SQL Server制定一個最優的查詢計劃。（關于查詢計劃請參考這里）
下面我們將通過具體的例子說明SQL Server中索引的使用，首先我們定義一個表testIndex，它包含三個字段testIndex，bitValue和filler，具體的SQL代碼如下：
復制代碼 代碼如下:
-----------------------------------------------------------
---- Index Usefulness sample
-----------------------------------------------------------
CREATE TABLE testIndex
(
testIndex int identity(1,1) constraint PKtestIndex primary key,
bitValue bit,
filler char(2000) not null default (replicate('A',2000))
)
CREATE INDEX XtestIndex_bitValue on testIndex(bitValue)
GO
INSERT INTO testIndex(bitValue)
VALUES (0)
GO 20000 --runs current batch 20000 times.
INSERT INTO testIndex(bitValue)
VALUES (1)
GO 10 --puts 10 rows into table with value 1
接著我們查詢表中bitValue = 0的數據行，而且表中bitValue = 0的數據有2000行。
復制代碼 代碼如下:
SELECT *
FROM testIndex
WHERE bitValue = 0

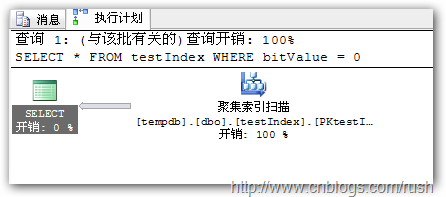

圖17查詢計劃
現在我們查詢bitValue = 1的數據行。
SELECT *FROM testIndexWHERE bitValue = 1

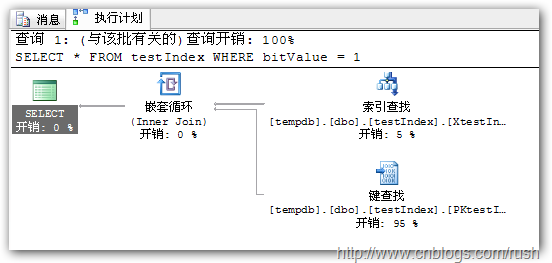

圖18查詢計劃
現在我們注意到對同一個表不同數據查詢，居然執行截然不同的查詢計劃，這究竟是什么原因導致的呢？
我們可以通過使用DBCC SHOW_STATISTICS查看到表中索引的詳細使用情況，具體SQL代碼如下：
復制代碼 代碼如下:
UPDATE STATISTICS dbo.testIndex
DBCC SHOW_STATISTICS('dbo.testIndex', 'XtestIndex_bitValue')
WITH HISTOGRAM

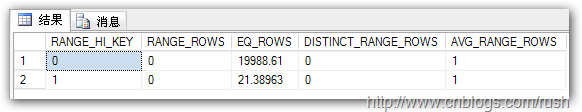

圖19直方圖
通過上面的直方圖，我們知道SQL Server估計bitValue = 0數據行行有約19989行，而bitValue = 1估計約21；SQL Server優化器根據數據量估算值，采取不同的執行計劃，從而到達最優的查詢性能，由于bitValue = 0數據量大，SQL Server只能提供掃描聚集索引獲取相應數據行，而bitValue = 1實際數據行只有10行，SQL Server首先通過鍵查找bitValue = 1的數據行，然后嵌套循環聯接到聚集索引獲得余下數據行。
總結 完整實例代碼：
復制代碼 代碼如下:
-- =============================================
-- Author: JKhuang
-- Create date: 04/20/2012
-- Description: Create sample for Clustered and
-- Nonclustered index.
-- =============================================
-----------------------------------------------------------
---- Create T_Pet table in tempdb with NONCLUSTERED INDEX.
-----------------------------------------------------------
USE tempdb
CREATE TABLE T_Pet
(
animal VARCHAR(20),
[name] VARCHAR(20),
sex CHAR(1),
age INT
)
CREATE UNIQUE NONCLUSTERED INDEX T_PetonAnimal1_NonClterIdx ON T_Pet (animal)
CREATE UNIQUE CLUSTERED INDEX T_PetonAnimal1_ClterIdx ON T_Pet (animal)
-----------------------------------------------------------
---- Insert data into data table.
-----------------------------------------------------------
DECLARE @i int
SET @i=0
WHILE(@i1000000)
BEGIN
INSERT INTO T_Pet (
animal,
[name],
sex,
age
)
SELECT [dbo].random_string(11) animal,
[dbo].random_string(11) [name],
'F' sex,
cast(floor(rand()*5) as int) age
SET @i=@i+1
END
INSERT INTO T_Pet VALUES('Aardark', 'Hello', 'F', 1)
INSERT INTO T_Pet VALUES('Cat', 'Kitty', 'F', 2)
INSERT INTO T_Pet VALUES('Horse', 'Ma', 'F', 1)
INSERT INTO T_Pet VALUES('Turtles', 'SiSi', 'F', 4)
INSERT INTO T_Pet VALUES('Dog', 'Tomma', 'F', 2)
INSERT INTO T_Pet VALUES('Donkey', 'YoYo', 'F', 3)
SET STATISTICS PROFILE ON
SET STATISTICS TIME ON
SELECT animal, [name], sex, age
FROM T_Pet
WHERE animal = 'Cat'
SET STATISTICS PROFILE OFF
SET STATISTICS TIME OFF
-----------------------------------------------------------
---- Create employees table in tempdb.
-----------------------------------------------------------
CREATE TABLE employees (
employee_id NUMERIC NOT NULL,
first_name VARCHAR(1000) NOT NULL,
last_name VARCHAR(900) NOT NULL,
date_of_birth DATETIME ,
phone_number VARCHAR(1000) NOT NULL,
junk CHAR(1000) ,
--PK constraint defaults to clustered
CONSTRAINT employees_pk PRIMARY KEY (employee_id)
);
GO
-----------------------------------------------------------
---- Insert data into data table.
-----------------------------------------------------------
CREATE VIEW rand_helper AS SELECT RND=RAND();
GO
---- Generates random string function.
CREATE FUNCTION random_string (@maxlen int) RETURNS VARCHAR(255)
AS BEGIN
DECLARE @rv VARCHAR(255)
DECLARE @loop int
DECLARE @len int
SET @len = (SELECT CAST(rnd * (@maxlen-3) AS INT) +3
FROM rand_helper)
SET @rv = ''
SET @loop = 0
WHILE @loop @len BEGIN
SET @rv = @rv
+ CHAR(CAST((SELECT rnd
FROM rand_helper) * 26 AS INT )+97)
IF @loop = 0 BEGIN
SET @rv = UPPER(@rv)
END
SET @loop = @loop +1;
END
RETURN @rv
END
GO
---- Generates random date function.
CREATE FUNCTION random_date (@mindaysago int, @maxdaysago int)
RETURNS VARCHAR(255)
AS BEGIN
DECLARE @rv datetime
SET @rv = (SELECT GetDate()
- rnd * (@maxdaysago-@mindaysago)
- @mindaysago
FROM rand_helper)
RETURN @rv
END
GO
---- Generates random int function.
CREATE FUNCTION random_int (@min int, @max int) RETURNS INT
AS BEGIN
DECLARE @rv INT
SET @rv = (SELECT rnd * (@max) + @min
FROM rand_helper)
RETURN @rv
END
GO
---- Inserts data into employees table.
WITH generator (n) as
(
select 1
union all
select n + 1 from generator
where N 30000
)
INSERT INTO employees (employee_id
, first_name, last_name
, date_of_birth, phone_number, junk)
select n employee_id
, [dbo].random_string(11) first_name
, [dbo].random_string(11) last_name
, [dbo].random_date(20*365, 60*365) dob
, 'N/A' phone
, 'junk' junk
from generator
OPTION (MAXRECURSION 30000)
-----------------------------------------------------------
---- Index Usefulness sample
-----------------------------------------------------------
CREATE TABLE testIndex
(
testIndex int identity(1,1) constraint PKtestIndex primary key,
bitValue bit,
filler char(2000) not null default (replicate('A',2000))
)
CREATE INDEX XtestIndex_bitValue on testIndex(bitValue)
GO
INSERT INTO testIndex(bitValue)
VALUES (0)
GO 20000 --runs current batch 20000 times.
INSERT INTO testIndex(bitValue)
VALUES (1)
GO 10 --puts 10 rows into table with value 1
SELECT filler
FROM testIndex
WHERE bitValue = 1
UPDATE STATISTICS dbo.testIndex
DBCC SHOW_STATISTICS('dbo.testIndex', 'XtestIndex_bitValue')
WITH HISTOGRAM
您可能感興趣的文章:- sqlserver索引的原理及索引建立的注意事項小結
- SQL Server2014 哈希索引原理詳解
- SqlServer索引的原理與應用詳解
- SQL Server 索引介紹
- SQLSERVER全文目錄全文索引的使用方法和區別講解
- SQL Server 聚集索引和非聚集索引的區別分析
- SQLSERVER 創建索引實現代碼
- SQLSERVER聚集索引和主鍵(Primary Key)的誤區認識
- SQL Server全文索引服務
- SQL Server索引的原理深入解析
