NGN中的會話控制協議包括SIP、H.323等，而在IMS網絡中，會話控制協議則統一為SIP。SIP是由IETF提出的IP電話信令協議[5]。SIP通信協議定義了如何在通信設備（計算機、電話、手機、PDA等）之間相互連接和信息交換；SIP可以設置和管理任何類型的點對點通信會話，但并不關心媒體類型（電話、短信、游戲、視頻等）。SIP網絡的4種功能實體分別如下。
（1）用戶代理
在SIP中，用戶代理（User Agent，UA）是端點實體，用戶代理通過交換請求和響應初始和終止會話。UA作為一應用程序，它包含用戶代理客戶機和用戶代理服務器。用戶代理客戶機（User Agent Client，UAC）：客戶機應用程序，初始SIP請求。用戶代理服務器（User Agent Server，UAS）：當接收到SIP請求時，服務器應用程序聯系用戶并代表用戶返回響應。在SIP網絡中具有UA功能的設備是工作站、IP電話、電話網關、呼叫代理、自動應答服務。
（2）代理服務器
作為服務器和客戶機的中間實體，其目的是代表其他客戶機生成請求，請求被內部處理或可能在翻譯后將其傳遞到其他服務器，如果需要，代理在轉發前可解釋和重寫請求消息。
（3）重定向服務器
接受SIP請求，并將被呼叫方的SIP地址映射成零個（如果沒有可知地址）或更多的新地址，并將它們返回客戶機，與代理服務器不同，重定向服務器不傳遞請求到其他服務器。
（4）注冊服務器
接受REGISTER請求的服務器，其目的是根據用戶在請求中規定的聯系信息更新位置數據庫。

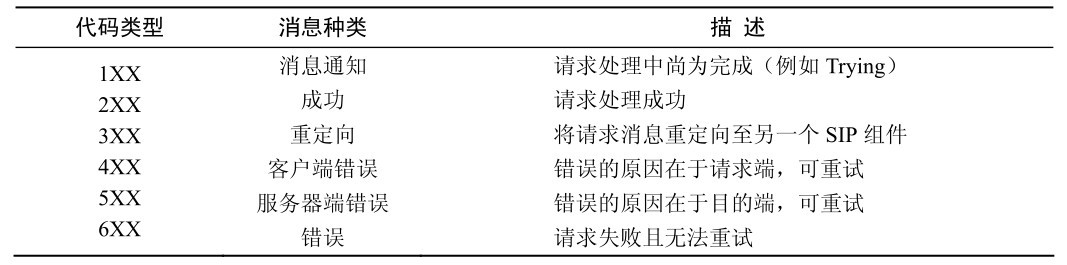

SIP有兩種類型的消息：①請求，從客戶機發送到服務器的消息；②響應，從服務器發送到客戶機的消息。響應消息包含數字響應代碼，SIP響應代碼集部分基于HTTP響應代碼，有兩種類型的響應：①臨時響應（1XX），臨時響應被服務器用來指示進程，但是并不終結SIP會話；②最終響應（2XX、3XX、4XX、5XX、6XX），最終響應終止SIP會話。SIP請求消息方法見表1。SIP響應消息類型見表2：
響應消息類型

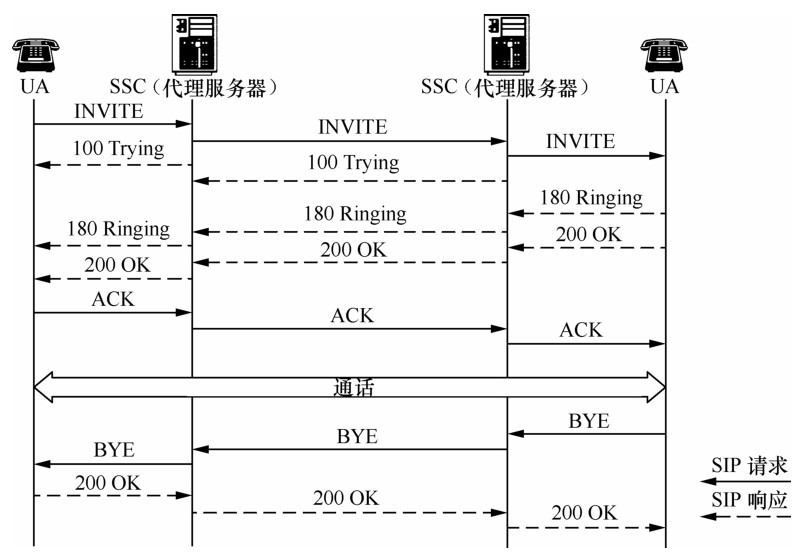

SIP主要提供了與會話建立和終結相關的5個方面功能：①用戶定位，用于通信的終端系統決定；②用戶可用性，被呼叫方參與通信的意愿決定；③用戶能力，使用的媒體和媒體參數的決定；④會話建立、振鈴，呼叫和被呼叫方會話參數的建立；⑤會話管理，包括轉移和終結會話、修改會話參數以及調用業務等。軟交換中基于SIP的典型呼叫控制流程如圖：
軟交換中基于SIP的典型呼叫控制流程
①用戶A向軟交換1發起請求。
②軟交換1接收到請求后向用戶A發送確認信號，表示正在對收到的請求進行處理。
③軟交換1經過路由分析，將請求轉發到軟交換2。
④軟交換2向軟交換1發送確認消息（表示已經接收到請求消息），同時將請求轉發到用戶C。
⑤用戶C振鈴（回鈴音由主叫方本地放送）。
⑥軟交換2向軟交換1轉發此信號。
⑦軟交換1向用戶A轉發此信號。
⑧ 用戶C摘機。
⑨用戶A接收到200消息后發送確認信號。
⑩軟交換1、軟交換2將此信號轉發到用戶C。
11、主叫用戶掛機，軟交換將拆線信號轉發到被叫用戶C處。
12、被叫用戶發送確認信號表示收到拆線信號。
