有了床頭電話，就寢后，接打電話就不用起床開燈了。筆者提供的電路，把這種床頭電話和床頭燈巧妙地連接起來，使后者可以兼做電話自控?zé)簦归g電話機鈴響或打電話摘機時，床頭燈能自動點亮，通話完畢，掛機后延時50s左右又能自動熄滅，而白天接打電話機，床頭燈不會點亮。

一、工作原理

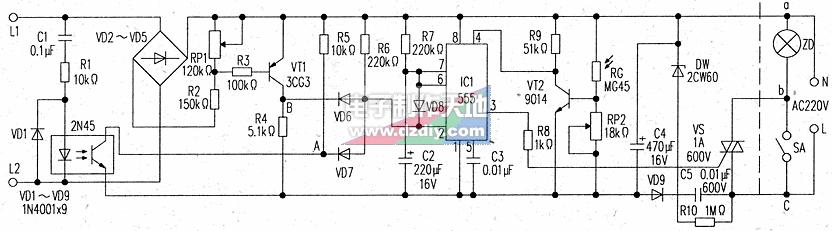

電路見附圖。當有電話打來時，振鈴信號經C1、R1隔直、降壓、限流，使光耦導通，A點電位變低，IC1②腳電位降到1／3VDD(4V)以下，IC1置位，其③腳輸出高電位，VS導通，燈泡點亮，摘機后，電話鈴聲消失，A點恢復高電位，與此同時，由于電話機外線上的直流電壓(一般在48V)因摘機而降到8V左右，使VT1截止，集電極(B點)由高電位變成低電位，使IC1②腳電位仍然保持在置位狀態。另方面，由于IC1⑥、⑦腳和②腳之間有二極管VD8相連，使⑥、⑦腳被鉗位在低電位(比②腳高O.7V)，電容C2不會被充電。掛機后，VT1又恢復導通狀態，VT1集電極，即B點變成高電位，IC1②腳也變成高電位，VD8反偏截止，上述鉗位作用消失，電源通過R7給C2充電，當充到2／3VDD(8V)時，IC1復位，③腳變成低電位，VS截止，ZD熄滅。掛機后，ZD點亮的延時時間長短和R7、C2之值成正比，本電路延時50s。綜上，R6和VD6、VD7構成個負邏輯或門，輸入端是A、B兩點，輸出就是IC1②腳。此腳為高電平，ZD點亮。不難想到，打電話而摘機時，VT1截止，B點為低電位，ZD點亮，掛機延時50s左右熄滅。此過程和接電話時摘機后的過程，是完全一樣的。

IC1④腳受環境光控制。在白天或室內有燈光照射下，光敏電阻RG阻值小，VT2導通，IC1④腳為低點位，強迫IC復位，ZD不會點亮，只有在夜晚，且室內熄燈后，RG的阻值變大，VT2截止，IC1④腳變成高電位，電話才能控制床頭燈。市電AC220V經C5降壓、DW穩壓、VD9整流、C4濾波后，給控制部分提供12V直流電源。

附圖中，虛線右邊是床頭燈原來的電路，控制電路a、b、c三處與床頭燈相連，SA是原來的燈開關，顯然，電話電路絲毫不影響原來的SA對ZD的控制功能，只是給ZD增加了受電話控制的新功能。

二、制作調試

按附圖將電路焊好無誤即可調試。

1.電位器RP2的調試方法(1)RP2暫調到阻值最小一端，(2)接上AC220V電源(注意．火線、零線不可接反，以免控制部分直接接火線)，ZD必然處于點亮狀態(因?yàn)镮C1②腳通過VD6和R4接地)，(3)逐漸增大RP2阻值，當ZD熄滅時，再稍微增加一些即可。這時，只要用手捂上RG，ZD就會點亮，放開手ZD就會熄滅。

2.電位器RP1的調試方法

(1)RG用黑布包好(2)RP1暫調到阻值最大端，(3)使電話機處于摘機狀態．(4)接上Ac220V電源(注意：火線、零線不可接錯)，ZD必然處于點亮狀態，(5)將L1、L2兩端與電話機連上，經過大約50s后，ZD熄滅。(6)使RP1阻值慢慢減小，待ZD點亮?xí)r，再稍微減小一些即可。這時，掛機、ZD經50s左右應自動熄滅，如果電話機鈴響接電話或主動摘機打電話，ZD應自動點亮，掛機后持續亮50s左右自動熄滅。去掉RG上的黑布，RP1調試完畢。

調試完成后，RG需裝在一段約40mm、直徑10mm的黑色塑料管內，其固定端(即開口端)的安裝位置和方向，應使開口端能射進自然光和室內照明燈光，而不能射人床頭燈的光線。

另外，本電路也可以適用于電話機外線上直流48V，摘機后電壓不是8V左右的情況。 作者：揚華
