HTML5之SVG 2D入門4—筆畫與填充

前面我們重點都在總結各類形狀，文本和圖片，接下來，我們還是和討論canvas一樣，總結一下顏色處理，也就是填充和邊框效果；你會發現這里的內容與canvas基本上是一致的。這些屬性既可以以屬性的形式寫在元素中，也可以以CSS的形式保存(這是與canvas不一樣的地方)。
填充色 - fill屬性
這個屬性使用設置的顏色填充圖形內部，使用很簡單，直接把顏色值賦給這個屬性就可以了。看例子：

復制代碼

代碼如下:

上面例子中畫了一個紅色藍邊的矩形。注意幾點：
1. 如果不提供fill屬性，則默認會使用黑色填充,如果要取消填充，需要設置成none。
2. 可以設置填充的透明度，就是fill-opacity，值的范圍是0到1。
3. 稍微復雜一點的是fill-rule屬性。這個屬性定義了判斷點是不是屬于填充范圍的算法；除了inherit這個值外，還有兩個取值：

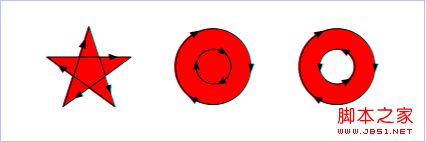

nonzero：這個值采用的算法是：從需要判定的點向任意方向發射線，然后計算圖形與線段交點的處的走向；計算結果從0開始，每有一個交點處的線段是從左到右的，就加1；每有一個交點處的線段是從右到左的，就減1；這樣計算完所有交點后，如果這個計算的結果不等于0，則該點在圖形內，需要填充；如果該值等于0，則在圖形外，不需要填充。看下面的示例：

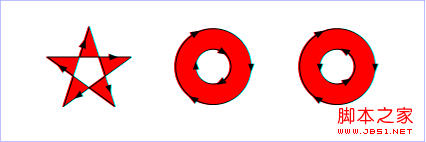

evenodd：這個值采用的算法是：從需要判定的點向任意方向發射線，然后計算圖形與線段交點的個數，個數為奇數則改點在圖形內，需要填充；個數為偶數則點在圖形外，不需要填充。看下圖的示例：

邊框色 - stroke屬性
上面的例子中已經用到了stroke屬性，這個屬性使用設置的值畫圖形的邊框，使用起來也很直接，把顏色值賦給它就可以了。注意：
1. 如果不提供stroke屬性，則默認不繪制圖形邊框。
2. 可以設置邊的透明度，就是stroke-opacity，值的范圍是0到1。
實際上，邊的情況比圖形內部稍微復雜一點，因為邊除了顏色，還有"形狀"需要定義。

線的端點 - stroke-linecap屬性
這個屬性定義了線段端點的風格，這個屬性可以使用butt,square,round三個值。看例子：

復制代碼

代碼如下:

這段代碼繪制了3條使用不同風格線端點的線，

從左面的圖中我們可以很容易看出3中風格的不同。

線的連接 - stroke-linejoin屬性
這個屬性定義了線段連接處的風格，這個屬性可以使用miter,round,bevel三個值。看例子：

復制代碼

代碼如下:

從左面的圖中我們很容易看到3中風格的不同。

線的虛實 - stroke-dasharray屬性
這個屬性可以設置線段采用何種虛實線。看例子：

復制代碼

代碼如下:

這個屬性是設置一些列數字，不過這些數字必須是逗號隔開的。

屬性中當然可以包含空格，但是空格不作為分隔符。每個數字

定義了實線段的長度，分別是按照繪制、不繪制這個順序循環下去。

所以左面的例子中繪制的線是畫5單位的實線，留5單位的空格，

再畫5單位的實線...這樣一直下去。

除了這些常用的屬性，還有下列屬性可以設置：
stroke-miterlimit：這個和canvas中的一樣，它處理什么時候畫和不畫線連接處的miter效果。
stroke-dashoffset：這個屬性設置開始畫虛線的位置。

使用CSS展示數據
HTML5強化了DIV+CSS的思想，所以展示數據的部分還可以交給CSS處理。與普通HTML元素相比，只不過是 background-color和border換成了fill和stroke。其他的大多都差不多。簡單看個例子：

復制代碼

代碼如下:

#MyRect:hover {
stroke: black;
fill: blue;
}

是不是很熟悉，就是這么簡單的。

實用參考：
腳本索引：http://msdn.microsoft.com/zh-cn/library/ff971910(v=vs.85).aspx
開發中心：https://developer.mozilla.org/en/SVG
熱門參考：http://www.chinasvg.com/
官方文檔：http://www.w3.org/TR/SVG11/
