| 參數 | 值 | 說明 |
|---|---|---|
| 參數1 | img | 原圖片 |
| 參數2 | (60, 40） | 線段起點坐標（像素） |
| 參數3 | (90, 90） | 線段終點坐標（像素） |
| 參數4 | (255, 255, 255） | BGR顏色（0 - 255） |
| 參數5 | 2 | 線段寬度 |
在圖片中繪制圓形
# 繪制圓形 # 參數1：圖片 # 參數2：圓心 # 參數3：半徑 # 參數4：BGR顏色 # 參數5：寬度 值為-1時填充 cv2.circle(img, (140, 120), 60, (0, 0, 255), 2);
參數說明
| 參數 | 值 | 說明 |
|---|---|---|
| 參數1 | img | 原圖片 |
| 參數2 | (140, 120） | 圓心的坐標（像素） |
| 參數3 | 60 | 圓的半徑（像素） |
| 參數4 | (0, 0, 255） | BGR顏色（0 - 255） |
| 參數5 | 2 | 線段寬度，為-1時進行填充 |
在圖片中繪制矩形
# 繪制矩形 # 參數1：圖片 # 參數2：左上角 # 參數3：右下角 # 參數4：BGR顏色 # 參數5：寬度 值為-1時填充 cv2.rectangle(img, (220, 50), (380, 220), (0, 255, 0), 2);
參數說明
| 參數 | 值 | 說明 |
|---|---|---|
| 參數1 | img | 原圖片 |
| 參數2 | (220, 50） | 左上角的坐標（像素） |
| 參數3 | (380, 220） | 右下角的坐標（像素） |
| 參數4 | (0, 255, 0） | BGR顏色（0 - 255） |
| 參數5 | 2 | 線段寬度，為-1時進行填充 |
在圖片中繪制橢圓形，這里參數就比較多了…
# 繪制橢圓 # 參數1：圖片 # 參數2：圓心 # 參數3：橫縱軸長 # 參數4：傾斜角度 # 參數5：繪制起點角度 # 參數6：繪制終點角度 # 參數7：BGR顏色 # 參數8：寬度 值為-1時填充 cv2.ellipse(img, (60, 20), (60, 20), 0, 0, 360, (255, 255, 255), 2);
參數說明
| 參數 | 值 | 說明 |
|---|---|---|
| 參數1 | img | 原圖片 |
| 參數2 | (60, 20） | 橢圓中心坐標（像素） |
| 參數3 | (60, 20） | 橢圓橫、縱的距離（像素） |
| 參數4 | 0 | 橢圓傾斜角度（0-360） |
| 參數5 | 0 | 繪制起點角度（0-360） |
| 參數6 | 0 | 繪制終點角度（0-360） |
| 參數7 | (255, 255, 255） | BGR顏色（0 - 255） |
| 參數8 | 2 | 線段寬度，為-1時進行填充 |
給圖片添加文本顯示內容
# 添加文字 # 參數1：圖片 # 參數2：文本內容 # 參數3：文字位置 # 參數4：文字類型 # 參數5：文字大小 # 參數6：BGR顏色 # 參數7：文字粗細 cv2.putText(img, "phone", (15, 30), cv2.FONT_HERSHEY_COMPLEX, 1, (0, 0, 255), 1);
參數說明
| 參數 | 值 | 說明 |
|---|---|---|
| 參數1 | img | 原圖片 |
| 參數2 | “phone” | 文本內容 |
| 參數3 | (15, 30） | 文本左上角坐標位置（像素） |
| 參數4 | cv2.FONT_HERSHEY_COMPLEX | 文字類型 |
| 參數5 | 1 | 文字大小 |
| 參數7 | (255, 255, 255） | BGR顏色（0 - 255） |
| 參數8 | 1 | 字體粗細 |
文字類型主要有下面幾種：
1、cv.FONT_HERSHEY_SIMPLEX 正常尺寸無襯線
2、cv.FONT_HERSHEY_PLAIN 小尺寸無襯線
3、cv.FONT_HERSHEY_DUPLEX 正常尺寸（類型 1 的復制版）
4、cv.FONT_HERSHEY_COMPLEX 正常尺寸有襯線
5、cv.FONT_HERSHEY_TRIPLEX 正常尺寸有襯線（類型 4 的復雜版）
6、cv.FONT_HERSHEY_COMPLEX_SMALL （類型 4 的小尺寸）
7、cv.FONT_HERSHEY_SCRIPT_SIMPLEX 手寫風格
8、cv.FONT_HERSHEY_SCRIPT_COMPLEX （類型 7 的復雜版）
以上字體可以試一下，可以看到不同的效果 (^_ ^)

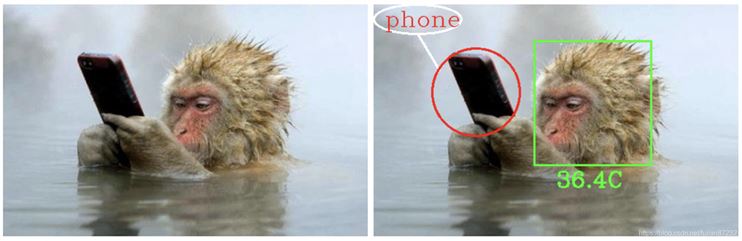

完整代碼
import cv2
# 讀取圖片。
img = cv2.imread("img.jpeg");
# 繪制線段
# 參數1：圖片
# 參數2：起點
# 參數3：終點
# 參數4：BGR顏色
# 參數5：寬度
cv2.line(img, (60, 40), (90, 90), (255, 255, 255), 2);
# 繪制圓形
# 參數1：圖片
# 參數2：圓心
# 參數3：半徑
# 參數4：BGR顏色
# 參數5：寬度 值為-1時填充
cv2.circle(img, (140, 120), 60, (0, 0, 255), 2);
# 繪制橢圓
# 參數1：圖片
# 參數2：圓心
# 參數3：橫縱軸長
# 參數4：傾斜角度
# 參數5：繪制起點角度
# 參數6：繪制終點角度
# 參數7：BGR顏色
# 參數8：寬度 值為-1時填充
cv2.ellipse(img, (60, 20), (60, 20), 0, 0, 360, (255, 255, 255), 2);
# 繪制矩形
# 參數1：圖片
# 參數2：左上角
# 參數3：右下角
# 參數4：BGR顏色
# 參數5：寬度 值為-1時填充
cv2.rectangle(img, (220, 50), (380, 220), (0, 255, 0), 2);
# 添加文字
# 參數1：圖片
# 參數2：文本內容
# 參數3：文字位置
# 參數4：文字類型
# 參數5：文字大小
# 參數6：BGR顏色
# 參數7：文字粗細
cv2.putText(img, "phone", (15, 30), cv2.FONT_HERSHEY_COMPLEX, 1, (0, 0, 255), 1);
cv2.putText(img, "36.4C", (250, 250), cv2.FONT_HERSHEY_COMPLEX, 1, (0, 255, 0), 2);
# 顯示圖像
cv2.imshow("title", img);
# 進程不結束，一直保持顯示狀態
cv2.waitKey(0);
#銷毀所有窗口
cv2.destroyAllWindows();
