對于數字識別這個任務而言，它并不是一個新的研究方向，很久之前就有很多的學者們在關注這個問題，并提出了一些可行的解決方案，本小節我們將對這些方案進行簡單的總結。
在現實生活中，我們經常會看到各種各樣的LCD屏幕，小到我們的MP3，大到廣場中的電視等，隨著各種應用的不斷出現，LCD屏幕頻繁的出現在我們現實生活中的多個場景中，而快速、準確的識別出LCD上面的數字就成為了一個新的剛需，這樣可以極大的節約人力和物力成本，下面將對LCD屏幕數字識別的原理進行說明，知其然不許知其所以然。
# coding=utf-8
# 導入一些python包
from imutils.perspective import four_point_transform
from imutils import contours
import imutils
import cv2
# 定義每一個數字對應的字段
DIGITS_LOOKUP = {
(1, 1, 1, 0, 1, 1, 1): 0,
(0, 0, 1, 0, 0, 1, 0): 1,
(1, 0, 1, 1, 1, 1, 0): 2,
(1, 0, 1, 1, 0, 1, 1): 3,
(0, 1, 1, 1, 0, 1, 0): 4,
(1, 1, 0, 1, 0, 1, 1): 5,
(1, 1, 0, 1, 1, 1, 1): 6,
(1, 0, 1, 0, 0, 1, 0): 7,
(1, 1, 1, 1, 1, 1, 1): 8,
(1, 1, 1, 1, 0, 1, 1): 9
}
# 讀取輸入圖片
image = cv2.imread("example.jpg")
# 將輸入圖片裁剪到固定大小
image = imutils.resize(image, height=500)
# 將輸入轉換為灰度圖片
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
# 進行高斯模糊操作
blurred = cv2.GaussianBlur(gray, (5, 5), 0)
# 執行邊緣檢測
edged = cv2.Canny(blurred, 50, 200, 255)
cv2.imwrite('edge.png', edged)
# 在邊緣檢測map中發現輪廓
cnts = cv2.findContours(edged.copy(), cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
cnts = imutils.grab_contours(cnts)
# 根據大小對這些輪廓進行排序
cnts = sorted(cnts, key=cv2.contourArea, reverse=True)
displayCnt = None
# 循環遍歷所有的輪廓
for c in cnts:
# 對輪廓進行近似
peri = cv2.arcLength(c, True)
approx = cv2.approxPolyDP(c, 0.02 * peri, True)
# 如果當前的輪廓有4個頂點，我們返回這個結果，即LCD所在的位置
if len(approx) == 4:
displayCnt = approx
break
# 應用視角變換到LCD屏幕上
warped = four_point_transform(gray, displayCnt.reshape(4, 2))
cv2.imwrite('warped.png', warped)
output = four_point_transform(image, displayCnt.reshape(4, 2))
# 使用閾值進行二值化
thresh = cv2.threshold(warped, 0, 255, cv2.THRESH_BINARY_INV | cv2.THRESH_OTSU)[1]
cv2.imwrite('thresh1.png', thresh)
kernel = cv2.getStructuringElement(cv2.MORPH_ELLIPSE, (1, 5))
# 使用形態學操作進行處理
thresh = cv2.morphologyEx(thresh, cv2.MORPH_OPEN, kernel)
cv2.imwrite('thresh2.png', thresh)
# 在閾值圖像中查找輪廓，然后初始化數字輪廓列表
cnts = cv2.findContours(thresh.copy(), cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
cnts = imutils.grab_contours(cnts)
digitCnts = []
# 循環遍歷所有的候選區域
for c in cnts:
# 計算輪廓的邊界框
(x, y, w, h) = cv2.boundingRect(c)
# 如果當前的這個輪廓區域足夠大，它一定是一個數字區域
if w >= 15 and (h >= 30 and h = 40):
digitCnts.append(c)
# 從左到右對這些輪廓進行排序
digitCnts = contours.sort_contours(digitCnts, method="left-to-right")[0]
digits = []
# 循環處理每一個數字
i = 0
for c in digitCnts:
# 獲取ROI區域
(x, y, w, h) = cv2.boundingRect(c)
roi = thresh[y:y + h, x:x + w]
# 分別計算每一段的寬度和高度
(roiH, roiW) = roi.shape
(dW, dH) = (int(roiW * 0.25), int(roiH * 0.15))
dHC = int(roiH * 0.05)
# 定義一個7段數碼管的集合
segments = [
((0, 0), (w, dH)), # 上
((0, 0), (dW, h // 2)), # 左上
((w - dW, 0), (w, h // 2)), # 右上
((0, (h // 2) - dHC) , (w, (h // 2) + dHC)), # 中間
((0, h // 2), (dW, h)), # 左下
((w - dW, h // 2), (w, h)), # 右下
((0, h - dH), (w, h)) # 下
]
on = [0] * len(segments)
# 循環遍歷數碼管中的每一段
for (i, ((xA, yA), (xB, yB))) in enumerate(segments): # 檢測分割后的ROI區域，并統計分割圖中的閾值像素點
segROI = roi[yA:yB, xA:xB]
total = cv2.countNonZero(segROI)
area = (xB - xA) * (yB - yA)
# 如果非零區域的個數大于整個區域的一半，則認為該段是亮的
if total / float(area) > 0.5:
on[i]= 1
# 進行數字查詢并顯示結果
digit = DIGITS_LOOKUP[tuple(on)]
digits.append(digit)
cv2.rectangle(output, (x, y), (x + w, y + h), (0, 255, 0), 1)
cv2.putText(output, str(digit), (x - 10, y - 10), cv2.FONT_HERSHEY_SIMPLEX, 0.65, (0, 255, 0), 2)
# 顯示最終的輸出結果
print(u"{}{}.{} \u00b0C".format(*digits))
cv2.imshow("Input", image)
cv2.imshow("Output", output)
cv2.waitKey(0)

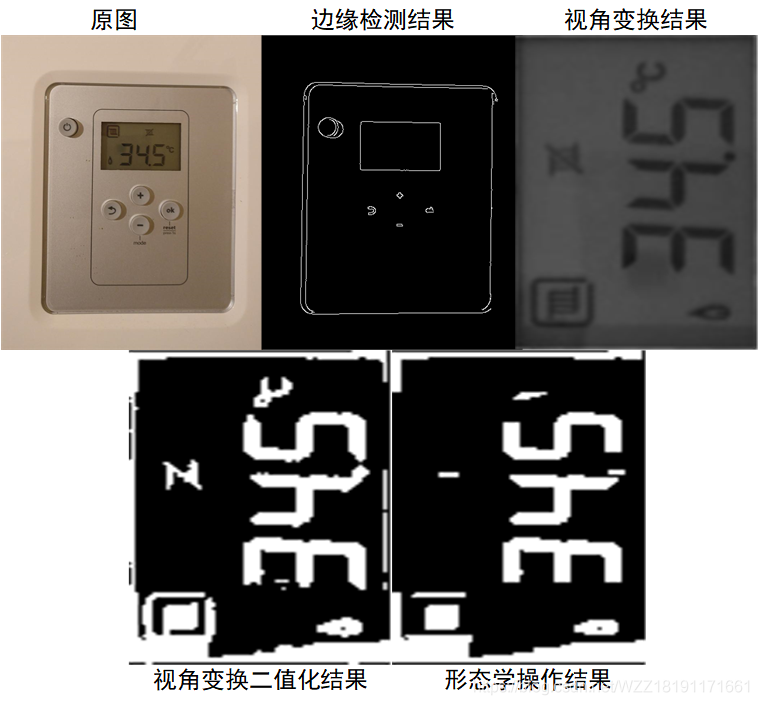

上圖展示了該算法的運行結果和一些中間結果。第1行第1列表示的是原始的輸入圖片，它和代碼中的image對應，我們需要識別的是LCD面板上面的34.5；第1行第2列表示的是Canny邊緣檢測算法的檢測結果，它對應于代碼中的edged，通過該圖我們可以發現Canny邊緣檢測的結果中含有我們感興趣的目標，即中間的LCD；第1行第3列表示的是對輸入的灰度圖片應用視角變換后的結果，即獲得了LCD屏幕所在的位置，它和代碼中的warped相互對應；第2行第1列表示的是對獲取到的LCD屏幕進行二值化后的結果，它和代碼中的thresh 相互對應，由于LCD上面的數字和背景之間具有較大的差異，因而通過簡單的二值化我們就可以獲得我們感興趣的目標-數字；第2行第2列表示的是對二值化結果進行形態學操作之后的結果，它和代碼中的thresh 相互對應，我們可以發現執行了形態學操作之后的結果更多平滑，同時過濾掉很多的噪聲，有利于后續的識別。

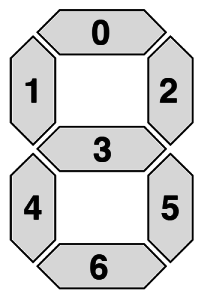

上圖展示了算法進行數字識別的實現細節。即通過遍歷每一個數字中的7個段，并統計該段中非零像素的個數，當其統計值大于整個區域的一半時，認為該段是亮的，當統計完所有的這7個段之后，在預定義的數字詞典中進行查找，并輸出最終的結果即可。
