圖像處理中，"空間域" 指的是圖像平面，因此，空間濾波可定義為：在圖像平面內對像素灰度值進行的濾波
1 空間濾波
1.1 濾波過程

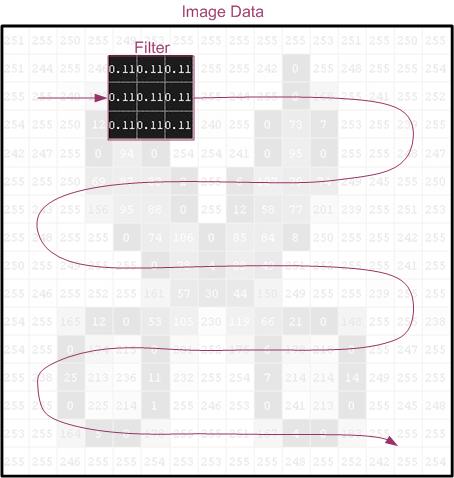

如圖，Filter 是一個 3x3 濾波核，當它從圖像的左上角開始，逐個像素沿水平方向掃描，最后到右下角時，便會產生濾波后的圖像

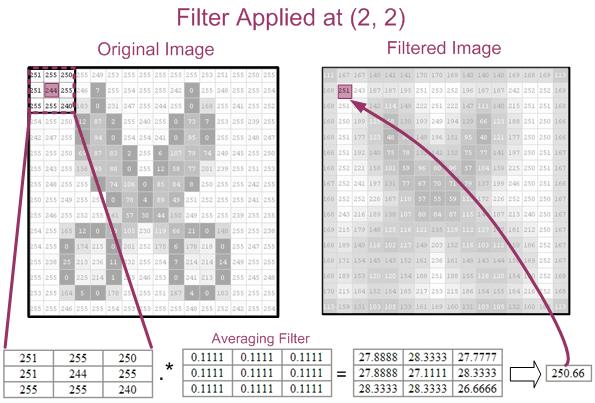

假設輸入圖像 $f(x, y)$，濾波后的圖像為$g(x, y)$，則其中$g(2,2)$ 和 $g(4,4)$ 的計算過程如下：

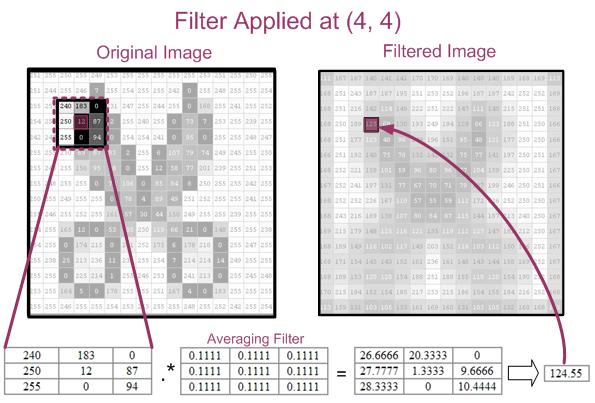

上圖中，以像素 (4,4) 為中心的 3x3 鄰域，和濾波核的向量點乘之積，即為 g(4,4)
g(4,4) = 240*0.1111 + 183*0.1111 + 0*0.1111 + 250*0.1111 + 12*0.1111 + 87*0.1111 + 255*0.1111 + 1*0.1111 + 94*0.1111
= 26.6666 + 20.3333 + 0 + 27.7777 + 1.3333 + 9.6666 + 28.3333 + 0 + 10.4444
= 124.55
1.2 相關和卷積
空間濾波中，相關和卷積，是容易混淆的概念，定義如下：
-相關 (Correlation)，和上述的濾波過程一樣，即 濾波核 逐行掃描圖像，并計算每個位置像素點積的過程
-卷積 (Convolution)，和 "相關" 過程類似，但 濾波核 要先旋轉 180°，然后再執行和 “相關” 一樣的操作
(二維中的旋轉 180°，等于濾波核沿一個坐標軸翻轉，然后再沿另一個坐標軸翻轉）
注意：如果濾波核是對稱的，則對圖像進行相關和卷積的結果是一致的
2 OpenCV 函數
2.1 filter2D 函數
在 OpenCV 中，可自定義濾波核，然后通過 filter2D() 來完成圖像濾波
void filter2D(
InputArray src, // 輸入圖像
OutputArray dst, // 輸出圖像(大小和通道數，同 src)
int ddepth, // 輸出圖像的 depth
InputArray kernel, // 濾波核，準確地說，是相關核
Point anchor = Point(-1,-1), // 錨點位置，濾波核尺寸為奇數時，不用指定，一般取默認值 Point(-1,-1)；濾波核尺寸為偶數時，需指定錨點位置
double delta = 0, // optional value added to the filtered pixels before storing them in dst
int borderType = BORDER_DEFAULT // 邊界處理方法
);
filter2D() 求的是相關，并非卷積，只有當濾波核對稱時，filte2D() 才可視為卷積運算，其公式如下：
假定濾波核 kernel 大小為 3x3，以一個像素點 src(4,4) 為例，則有：
dst(4,4) = kernel(0,0)*src(4+0-1, 4+0-1) + kernel(0,1)*src(4+0-1, 4+1-1) + kernel(0,2)*src(4+0-1, 4+2-1)
+ kernel(1,0)*src(4+1-1, 4+0-1) + kernel(1,1)*src(4+1-1, 4+1-1) + kernel(1,2)*src(4+1-1, 4+2-1)
+ kernel(2,0)*src(4+2-1, 4+0-1) + kernel(2,1)*src(4+2-1, 4+1-1) + kernel(2,2)*src(4+2-1, 4+2-1)

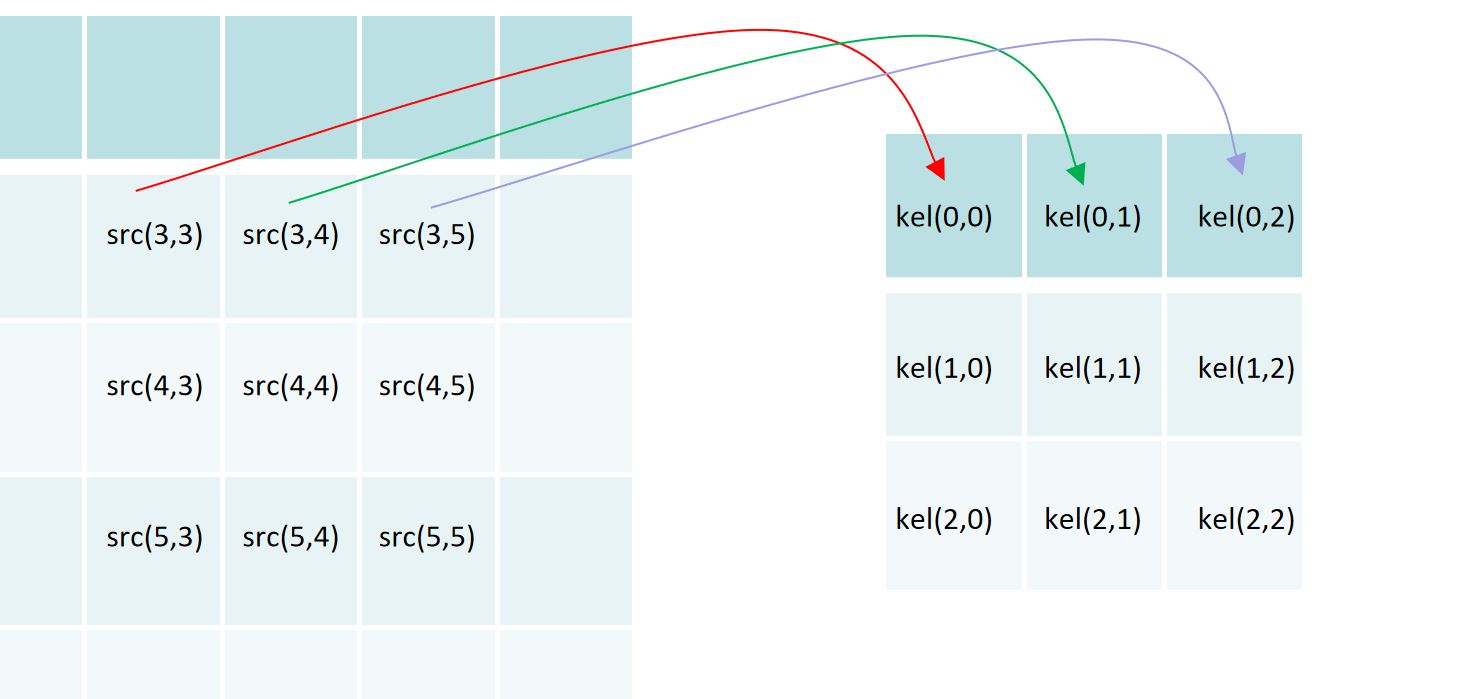

濾波核與輸入圖像的卷積點乘，對應關系如下：
2.2 flip 函數
當濾波核不對稱時，要得到真正的卷積運算，還需 flip() 函數來完成 kernel 的二維翻轉
如果濾波核的大小為奇數，則 filter2D() 中的錨點位置可設為 Point(-1,-1)，此時，默認濾波核的中心為錨點；如果濾波核的大小為偶數，則需要自定義錨點位置
OpenCV 中錨點位置的實現函數normalizeAnchor() 如下：
void flip(
InputArray src, // input array
OutputArray dst, // output array
int flipCode // 0, flip around x-axis; positive value, flip around y-axis; negative value, flip around both axes.
);
3 代碼示例
3.1 偏導數
自定義濾波核，利用 filter2D() 函數，實現圖像的一階和二階偏導運算
1) 一階偏導
圖像在 x 和 y 方向的一階偏導如下：
對應濾波核為
2) 二階偏導
同樣，在 x 和 y 方向的二階偏導如下：
對應濾波核為
3.2 代碼示例
#include "opencv2/imgproc.hpp"
#include "opencv2/highgui.hpp"
using namespace cv;
int main()
{
// 讀取圖像
Mat src = imread("fangtze.jpg", IMREAD_GRAYSCALE);
if (src.empty()) {
return -1;
}
Mat kx = (Mat_float>(1, 2) -1, 1); // 1行2列的 dx 濾波核
Mat ky = (Mat_float>(2, 1) -1, 1); // 2行1列的 dy 濾波核
Mat kxx = (Mat_float>(1, 3) 1, -2, 1); // 1行3列的 dxx 濾波核
Mat kyy = (Mat_float>(3, 1) 1, -2, 1); // 3行1列的 dyy 濾波核
Mat kxy = (Mat_float>(2, 2) 1, -1, -1, 1); // 2行2列的 dxy 濾波核
// 一階偏導
Mat dx, dy;
filter2D(src, dx, CV_32FC1, kx);
filter2D(src, dy, CV_32FC1, ky);
// 二階偏導
Mat dxx, dyy, dxy;
filter2D(src, dxx, CV_32FC1, kxx);
filter2D(src, dyy, CV_32FC1, kyy);
filter2D(src, dxy, CV_32FC1, kxy);
// 顯示圖像
imshow("dx", dx);
waitKey();
}

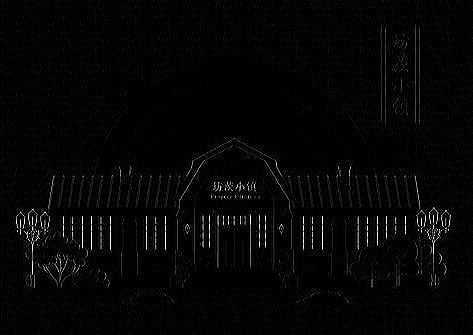

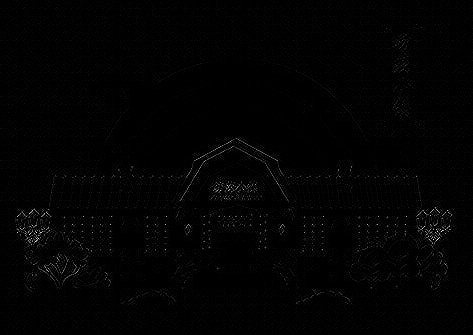

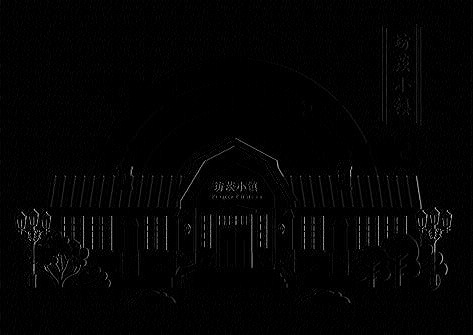

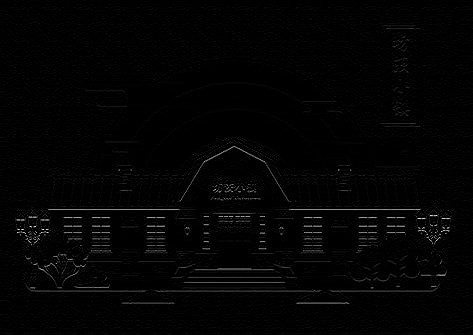

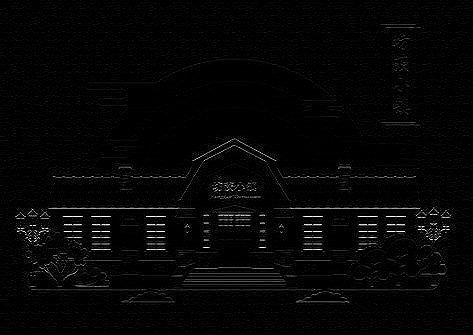

輸出的偏導圖像如下，第一行從左到右：原圖 - dx - dy；第二行從左至右：dxy - dxx -dyy
參考資料
OpenCV Tutorials / imgproc module /Making your own linear filters
Gonzalez,《Digital Image Processing》4th ch3 Intesity Transformations and Spatial Filtering
CS425 Lab: Intensity Transformations and Spatial Filtering
